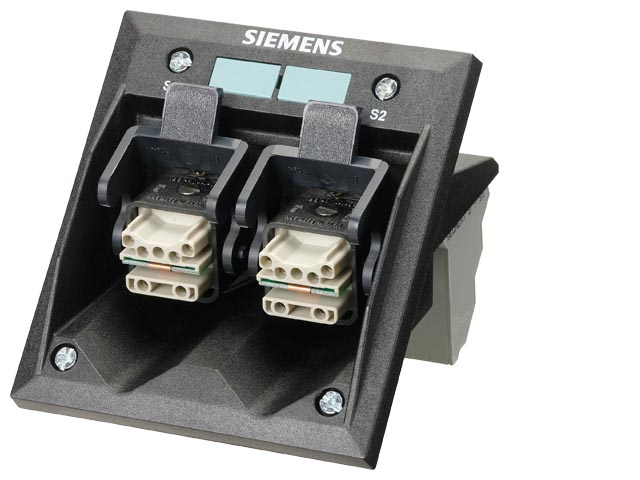

Гибридный интерфейс сети полевого уровня выполнен в виде сальника для ввода кабеля в шкаф коммутационного устройства. Он является интерфейсом между шкафом коммутационного устройства (IP20) и областью (IP65). В кабеле гибридной шины и в этом интерфейсе объединены PROFIBUS-DP и вспомогательное напряжение.
Гибридный интерфейс сети полевого уровня возможен в различных исполнениях (активном/пассивном):
Сторона полевого уровня подключается с использованием кабельных соединителей HanBrid. Двухканальное исполнение (2 HanBrid) позволяет легко интегрировать устройства со степенью защиты IP20 в шкафу местного управления системы ECOFAST.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 91173 | 3RK1911-1AA22 | ecofast гибридный соединитель profibus переход ip20 на ip65 совместная проводка шина и sv 2 канала, cu/cu гнездо/гнездо, входное питание | 0.265 | Заказать |
| 39720 | 3RK1911-1AA32 | ecofast гибридный соединитель profibus переход ip20 на ip65 совместная проводка шина и sv 2 канала, cu/cu шпилька/гнездо, проходной | 0.256 | Заказать |
| 39721 | 3RK1911-1AF22 | ecofast hybrid field bus con. profibus transition ip20 to ip65 assembling bus and supply 2-channel, cu/cu socket/socket, supply | 0.27 | Заказать |
| 91174 | 3RK1911-1AF32 | ecofast hybrid field bus con. profibus transition ip20 to ip65 assembling bus and supply 2-channel, cu/cu pin/socket, further transm. | 0.27 | Заказать |
| 91176 | 3RK1911-1AJ22 | ecofast гибридный fieldbus conn. profibus cu/cu repeater cu socket/socket, ip65 at front cu sub-d 9-pin socket, inside activ,e (signalrefrescher) | 0.27 | Заказать |
| 39723 | 3RK1911-1AJ32 | ecofast гибридный fieldbus conn. profibus cu/cu repeater cu pin/socket, ip65 at front cu sub-d 9-pin socket, inside activ,e (repeater) | 0.27 | Заказать |
| 91177 | 3RK1911-1AK22 | ecofast гибридный fieldbus conn. profibus cu/cu repeater cu socket/socket, ip65 at front cu sub-d 9-pin socket, inside activ,e (signalrefrescher) | 0.27 | Заказать |
