FastConnect (FC) plug-in connectors that can be assembled in the field for transmission of data (up to 1000 Mbit/s) between Industrial Ethernet nodes with IP65/IP67 degree of protection

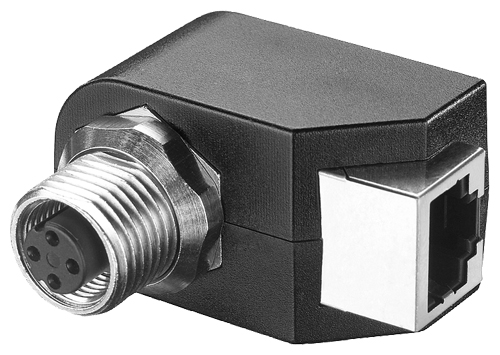

Control cabinet feedthrough IE Panel feedthrough for adaptation from the M12 to RJ45 connection method
Order No. | 6GK1 901-0DB20-6AA0 |
Product type designation | IE FC M12 Plug PRO (PROFINET) |
Product description | M12 connector with high degree of protection, 4-pin, D-coded |
Suitability for use | For connection of electrical cables to SCALANCE X208PRO, ET200 PRO PN or ET200 eco PN, suitable for fast assembly using the FastConnect system |
Transmission rate |
|
Transmission rate |
|
| 10 Mbit/s |
| 100 Mbit/s |
| - |
Interfaces |
|
Number of electrical/optical connections for Industrial Ethernet FC TP cables | 4 |
Design of electrical connection |
|
| integrated insulation piercing contacts for 4-core TP FC installation cables |
| M12 connector (D-coded) |
| Yes |
Mechanical data |
|
Casing material | Metal |
Design, dimensions and weights |
|
Type of cable outlet | 180 degree cable outlet |
Width | 19 mm |
Height | 19 mm |
Depth | 73 mm |
Net weight | 40 g |
Permitted ambient conditions |
|
Ambient temperature |
|
| -40 … +85 °C |
| -40 … +85 °C |
| -40 … +85 °C |
Relative humidity at 25 °C without condensation during operation, maximum | 95 % |
IP degree of protection | IP65/67 |
Chemical resistance to water | Resistant |
Product properties, functions, components General |
|
Product property silicon-free | Yes |
Product component strain relief | Yes |
Standards, specifications, approvals |
|
Certificate of suitability |
|
| Yes |
| Yes |
Standard for structured cabling | Cat5 |
Note:
You can order components supplementary to the SIMATIC NET cabling range from your local contact.
Technical advice on this subject is available from:
J. Hertlein
I IA SC IC PRM 4
Tel.: 0911/750 44 65
E-mail: juergen.hertlein@siemens.com
