В тех случаях, когда аварии на производстве могут повлечь за собой гибель или увечья людей, загрязнение окружающей природной среды, вызвать другие тяжелые последствия, для автоматизации необходимо использовать F/FH-системы. Такие системы способны своевременно выявлять появляющиеся ошибки, останавливать производственный процесс и переводить все технологическое оборудование в безопасные состояния.
Основой для построения F/FH-систем служит аппаратура систем автоматизации AS 414H/AS 417H. Системы автоматизации AS 414F/FH и AS 417F/FH сертифицированы TÜV и могут использоваться для построения систем противоаварийной автоматики, отвечающей требованиям уровней безопасности SIL1 … SIL3 по IEC 61508, классов AK1 … AK6 по DIN V 19250/DIN V VDE 0801, категорий 2 … 4 по EN 954-1.
Функции автоматики безопасности программируются на языке CFC с использованием специальной библиотеки F-блоков. Для выявления ошибок в работе оборудования используются специальные алгоритмы, сигнал аварийного отключения формируется на основе многократных проверок одних и тех же условий.
Системы противоаварийной автоматики могут создаваться на базе F- или FH-систем автоматизации. В системах AS 414F/AS 417F используется аппаратура систем автоматизации AS 414-4-1H/ AS 417-4-1H, в системах AS 414FH/ AS 417FH - аппаратура AS 414-4-2H/AS 417-4-2H. Резервированные FH-системы повышают надежности функционирования системы управления. Основным их назначением является гарантированный перевод технологического оборудования в безопасные состояния в случае возникновения аварийной ситуации.

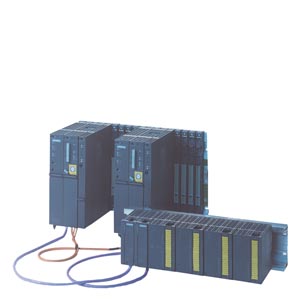

Пример построения системы повышенной безопасности. Следует отметить, что все показанные варианты обеспечивают уровень безопасности SIL 3 по IEC 61508 и класса AK6 по DIN V 19250/DIN V VDE 0801.
Функции автоматики безопасности F/FH-систем поддерживаются F-программой центрального процессора или двух центральных процессоров, а также F-модулями станций распределенного ввода-вывода ET 200M. Обмен данными между компонентами распределенных F-систем осуществляется через стандартную сеть PROFIBUS-DP с использованием специальных телеграмм, известных как профиль PROFIsafe. F-системы автоматизации и F-сигнальные модули способны распознавать в этих телеграммах полезные данные, и при выявлении ошибок, немедленно запускать защитный механизм F-систем. Для всех компонентов распределенной F-системы может устанавливаться контрольное время ожидания телеграммы.
Разработка стандартных программ управления и программ автоматики безопасности (F-программ) выполняется с использованием одних и тех же инструментальных средств. Для разработки F-приложений используются только сертифицированные TÜV программные CFC блоки. F-программы могут защищаться паролем.
Программа центрального процессора (процессоров) F/FH-систем может содержать секции программы реализации стандартных функций управления (S-функций) и секции программы автоматики безопасности (F-функции). Выявление ошибок F-программой не влечет за собой остановки центрального процессора. Такая ситуация сопровождается переводом в безопасные состояния либо отдельных устройств, либо группы устройств, управляемых F-программой. На выполнение стандартной программы управления эти действия не оказывают никакого влияния. После устранения неполадок F-программа возобновляет свою работу, не влияя на выполнение S-функций управления.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 62321 | 6ES7400-1JA01-0AA0 | simatic s7-400, ur2, универсальная монтажная стойка для базовых блоков или стоек расширения: до 9 модулей на стойку, поддержка функций резервированного питания с применением 2 блоков питания | 2.436 | Заказать |
| 110784 | 6ES7400-1JA11-0AA0 | simatic s7-400, алюминиевая универсальная стойка ur2, централизованного и распределенного применения с 9 слотами, возможно применение 2 резервированных источников питания | 1.818 | Заказать |
| 110785 | 6ES7400-1TA01-0AA0 | simatic s7-400, ur1, универсальная монтажная стойка для базовых блоков или стоек расширения: до 18 модулей на стойку, поддержка функций резервированного питания с применением 2 блоков питания | 4.53 | Заказать |
| 110786 | 6ES7400-1TA11-0AA0 | simatic s7-400, универсальная стойка ur1 alu (материал алюминий), для использования в качестве центральной стойки и стойки расширения, 18 слотов, возможно использование резервированных модулей питания | 4 | Заказать |
| 110787 | 6ES7400-2JA00-0AA0 | simatic s7-400h, ur2-h, универс. монт. стойка для базовых блоков или стоек расширения резервированных систем автоматизации s7-400h/fh: 2 секции шин, до 9 модулей на секцию, поддержка функций резервированного питания с применением 2 блоков питания на каждо | 4.557 | Заказать |
| 110788 | 6ES7400-2JA10-0AA0 | simatic s7-400, алюминиевая универсальная стойка ur2, централизованного и распределенного применения с 9 слотами | 3.283 | Заказать |
| 110793 | 6ES7405-0KA02-0AA0 | simatic s7-400, ps 405 блок питания, расширенный диапазон 10a, =24/48/60в, =5в/10a, аппробация atex | 1.279 | Заказать |
| 110794 | 6ES7405-0KR02-0AA0 | simatic s7-400, блок питания ps405, 20a, широкодиапазонный, =24/48/60в, =5в/10a, для резервированного использования, аппробация atex | 1.353 | Заказать |
| 62325 | 6ES7405-0RA02-0AA0 | simatic s7-400, блок питания ps 405: 20a, многодиапазонный, =24/48/60в, =5в/20a, маркировка об аппробации atex | 1.383 | Заказать |
| 62327 | 6ES7407-0KA02-0AA0 | simatic s7-400, блок питания ps407: 10a, широкий диапазон, ~120/230в, =5в/10a | 1.271 | Заказать |
| 62328 | 6ES7407-0KR02-0AA0 | simatic s7-400, блок питания ps407: 10a, широкий диапазон, ~120/230в, =5в/10a, поддержка резервирования | 1.283 | Заказать |
| 62329 | 6ES7407-0RA02-0AA0 | simatic s7-400, блок питания ps407, 20a, широкодиапазонный, ~120/230в, =5в/20a | 1.36 | Заказать |
| 62333 | 6ES7412-3HJ14-0AB0 | simatic s7-400h, модуль цпу cpu 412-3h для s7-400h и s7-400f/fh, 3 интерфейса: 1 mpi/dp и 2 для синхромодулей, 768 kб памяти (256 кб данных/512 кб кода программы) | 1.151 | Заказать |
| 62337 | 6ES7414-4HM14-0AB0 | simatic s7-400h, модуль цпу cpu 414h для s7-400h и s7-400f/fh, 4 интерфейса: 1 mpi/dp, 1dp и 2 для синхромодулей, 2,8 мб памяти (1,4 мб данных/1,4 мб кода программы) | 1.147 | Заказать |
| 62340 | 6ES7417-4HT14-0AB0 | simatic s7-400h, модуль цпу cpu 4147h для s7-400h и s7-400f/fh, 4 интерфейса: 1 mpi/dp, 1dp и 2 для синхромодулей, 30 мб памяти (15 мб данных/15 мб кода программы) | 1.156 | Заказать |
| 62458 | 6ES7653-2BA00-0XB5 | simatic pcs 7, прогр. об., runtime-лицензия as (po 100), плавающая лицензия для 1 пользователя, исполняемое по, без по и док., ключ лицензии на fd, class a, 3 языка (g, e, f), работа под ос xpprof, целевое апп. обесп.: pcs 7 547b: es/os pcs 7 box 416, box rtx | 0.1 | Заказать |
| 62459 | 6ES7653-2BB00-0XB5 | simatic pcs 7, прогр. об., runtime-лицензия as (po 1000), плавающая лицензия для 1 пользователя, исполняемое по, без по и док., ключ лицензии на fd, class a, 3 языка (g, e, f), работа под ос xpprof, целевое апп. обесп.: pcs 7 547b: es/os pcs 7 box 416, box rtx | 0.1 | Заказать |
| 62460 | 6ES7653-2BC00-0XB5 | simatic pcs 7, прогр. об., runtime-лицензия as (po 10000), плавающая лицензия для 1 пользователя, исполняемое по, без по и док., ключ лицензии на fd, class a, 3 языка (g, e, f), работа под ос xpprof, целевое апп. обесп.: pcs 7 547b: es/os pcs 7 box 416, box rtx | 0.1 | Заказать |
| 110928 | 6ES7654-8....-.... | simatic pcs7 одиночная станция автоматизации as | 0 | Заказать |
| 62466 | 6ES7656-7XX30-0XX0 | simatic pcs7, комплект синхронизации: 4 x 10m синхронизационных модуля (if960) и 2 x 1m оптоволоконных кабеля синхронизации | 2.6 | Заказать |
| 110929 | 6ES7656-7XX40-0XX0 | simatic pcs7, комплект синхронизации: 4 x 10кm синхронизационных модуля (if960) без оптоволоконных кабелей синхронизации | 0.4 | Заказать |
| 110930 | 6ES7656-8....-.... | simatic pcs7 резервированная станция автоматизации as | 0 | Заказать |
| 63141 | 6ES7833-1CC00-6YX0 | simatic s7-400f/fh, f-runtime лицензия на выполнение f-программ.кв устанавливается на каждый центральный процессор cpu 414h/ cpu 416h, используемый в системах simatc s7-400f/fh | 0.047 | Заказать |
| 63251 | 6ES7952-1AK00-0AA0 | simatic s7, карта памяти для s7-400, длинное исполнение, ram, 1 мбайт | 0.052 | Заказать |
| 111236 | 6ES7952-1AL00-0AA0 | simatic s7, карта памяти для s7-400, длинное исполнение, ram, 2 мбайт | 0.051 | Заказать |
| 111237 | 6ES7952-1AM00-0AA0 | simatic s7, карта памяти для s7-400, длинное исполнение, ram, 4 мбайт | 0.055 | Заказать |
| 63252 | 6ES7952-1AP00-0AA0 | simatic s7, карта памяти для s7-400, длинное исполнение, ram, 8 мбайт | 0.052 | Заказать |
| 111238 | 6ES7952-1AS00-0AA0 | simatic s7, карта памяти для s7-400, длинное исполнение, ram, 16 мбайт | 0.051 | Заказать |
| 63253 | 6ES7952-1AY00-0AA0 | simatic s7, карта памяти ram для s7-400, длинная версия, 64 мбайт | 0.053 | Заказать |
| 111240 | 6ES7952-1KP00-0AA0 | simatic s7, карта памяти для s7-400, длинное исполнение, 5в flash-eprom, 8 мбайт | 0.05 | Заказать |
| 111248 | 6ES7960-1AA04-0XA0 | simatic s7-400h, субмодуль синхронизации для оптоволоконных кабелей длиной до 10m | 0.114 | Заказать |
| 63261 | 6ES7960-1AA04-5AA0 | simatic s7-400h, оптоволоконный кабель длиной 1m для субмодуля синхронизации | 0.029 | Заказать |
| 63262 | 6ES7960-1AA04-5BA0 | simatic s7-400h, оптоволоконный кабель длиной 2m для субмодуля синхронизации | 0.042 | Заказать |
| 111249 | 6ES7960-1AA04-5KA0 | simatic s7-400h, оптоволоконный кабель длиной 10m для субмодуля синхронизации | 0.157 | Заказать |
| 63263 | 6ES7960-1AB04-0XA0 | simatic s7-400h, субмодуль синхронизации для оптоволоконных кабелей длиной до 10кm | 0.114 | Заказать |
| 63265 | 6ES7971-0BA00 | simatic s7-400, буферная батарея 3.6в/1.9ачас, для ps 405 4a/10a/20a и ps 407 4a/10a/20a. для 4 а блока питания необходима одна, для 10- и 20 а блоков питания - две буферные батареи | 0.027 | Заказать |
| 66567 | 6GK7443-1EX20-0XE0 | simatic net, коммуникационный процессор cp 443-1 для подключения simatic s7-400 к industrial ethernet через iso, tcp/ip and udp, s7-comm., fetch/write, send/rcv с и без rfc1006, multicast, profinet io- контроллер, dhcp, snmp v2, web-, диагностика | 0.821 | Заказать |
