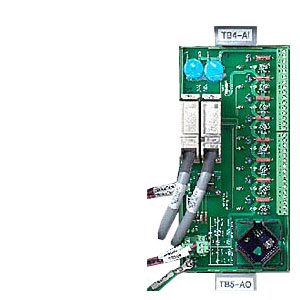

Терминальные модули SIMATIC PCS 7 MTA (маршальные терминальные сборки) позволяют простое, быстрое и надежное соединение полевых устройств, датчиков и позиционеров к модулям распределенной периферии ET 200M. Их можно использовать для сокращения стоимости, уменьшения работ по разводке кабеля и пусконаладке, предотвращение ошибок подключения.
Индивидуальные SIMATIC PCS 7 MTAs предназначены для своих модулей семейства ET 200M (см. таблицы соответствия). MTA версии доступны как для стандартных модулей ввода/вывода так и для резервированных и ошибкоустойчивых.

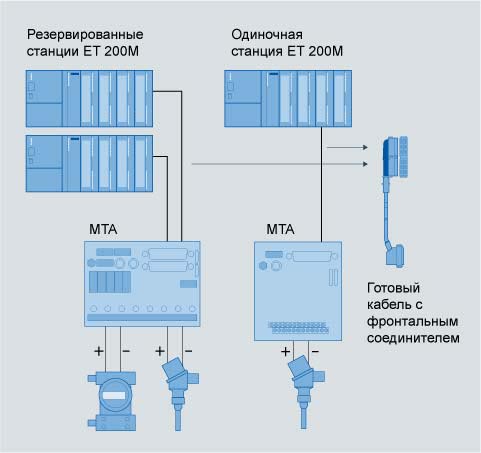

SIMATIC PCS 7 MTAs соединяются с модулями ввода/вывода с использованием 3м или 8м готовых кабелей.
MTA тип | Область ввода/вывода | Заказной номер MTA | Заказной номер 200M | Заказной номер соединительного кабеля | резервирование I/O |
|---|---|---|---|---|---|
8 каналов, AI | 1 - 5 V 0/4 - 20 mA | 6ES7 650-1AA50-2XX0 | 6ES7 331-7NF00-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
8 каналов, AO | 4 to 20 mA | 6ES7 650-1AB50-2XX0 | 6ES7 332-5HF00-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
8 каналов, AI TC | Термопары типов B, C, N, E, R, S, J, L, T, K, U | 6ES7 650-1AF50-2XX0 | 6ES7 331-7PF10-0AB0 6ES7 331-7PF11-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | нет |
8 каналов, AI RTD | Термосопротивления Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10 | 6ES7 650-1AG50-2XX0 | 6ES7 331-7PF00-0AB0 6ES7 331-7PF01-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | нет |
6 каналов F‑AI (safety-related) | 4 to 20 mA | 6ES7 650-1AH50-5XX0 | 6ES7 336-1HE00-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
16 каналов, DI | 24 V DC | 6ES7 650-1AC10-3XX0 | 6ES7 321-7BH01-0AB0 | 6ES7 922-3BD00-0AM0 (3 m) 6ES7 922-3BJ00-0AM0 (8 m) | да |
24 каналов F-DI | 24 V DC | 6ES7 650-1AK10-7XX0 | 6ES7 326-1BK00-0AB0 and 6ES7 326-1BK01-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
10 каналов F‑DO (safety-related) | 24 V DC, 2 A | 6ES7 650-1AL10-6XX0 | 6ES7 326-2BF01-0AB0 | 6ES7 922-3BD00-0AN0 (3 m) 6ES7 922-3BJ00-0AN0 (8 m) | да |
10 каналов DO реле | 110 - 220 V AC, 5 A; 24 V DC, 5 A | 6ES7 650-1AM30-6XX0 | 6ES7 326-2BF01-0AB0 | 6ES7 922-3BD00-0AS0 (3 m) 6ES7 922-3BJ00-0AS0 (8 m) | да |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 62411 | 6ES7650-1AA52-2XX0 | simatic pcs7, red. ai8 mta, резерв. терминальная сборка для резерв. подкл.модулей ai 6es7331-7nf00-0ab0 и 6es7331-7nf10-0ab0 в составе et 200m, 8 каналов, поканальный предохр., резерв. вход питания с предохр. и светодиодной индикацией, диапазон измер.: 0/4-20 | 0.4 | Заказать |
| 62412 | 6ES7650-1AA61-2XX0 | simatic pcs7, резервированнаяя терминальная сборка mta для резервированного подключения модулей ai8 hart (6es7331-7tf01-0ab0) в станциях et200m, 8 каналов, защищённое резервированное питание, светодиодная индикация, диапазон измерения: 0-20ma без hart, 4-20ma с hart | 0.543 | Заказать |
| 62413 | 6ES7650-1AB51-2XX0 | simatic pcs7, red. ao8 mta, скомпонованная терминальная сборка для резервированного подключения к et200m модуля ao 6es7332-5hf00-0ab0, 8 каналов, резервированное питание, с предохранителями и светодиодной индикацией, выходной диапазон: 4-20 ma | 0.563 | Заказать |
| 110869 | 6ES7650-1AB61-2XX0 | simatic pcs7, резервированнаяя терминальная сборка mta для резервированного подключения модулей ao8 hart (6es7332-7tf01-0ab0) в станциях et200m, 8 каналов, защищённое резервированное питание, светодиодная индикация, диапазон измерения: 0-20ma без hart, 4-20ma с hart | 0.543 | Заказать |
| 62414 | 6ES7650-1AC11-3XX0 | simatic pcs7, red. di16 mta скомпонованная терминальная сборка для подключения к et200m модуля 6es7321-7bh01-0ab0, 16 каналов, предохранители на каждый канал, резервированное питание, с предохранителями и светодиодной индикацией, измеряемый диапазон: =24в | 0.543 | Заказать |
| 110870 | 6ES7650-1AD10-2XX0 | simatic pcs7, red. do 16 mta, скомпонованная терминальная сборка для резерв. подключения et200m do-модулей 6es7322-8bh01-0ab0, 16 каналов, резервированный блок питания с предохранителями и светодиодной индикацией, выходной диапазон: =24 в | 0.481 | Заказать |
| 62415 | 6ES7650-1AD11-2XX0 | simatic pcs7, red. do 16 mta, терминальная сборка mta для резервированного подключения модуля дискретного вывода 6es7322-8bh10-0ab0 для et200m, 16 каналов, резервированный ввод питания с предохранителями и светодиодной индикацией, выходной диапазон: =24 в | 0.481 | Заказать |
| 110871 | 6ES7650-1AF51-2XX0 | "simatic pcs7, tc mta скомпонованная терминальная сборка для подключения к et200m модуля термопар 6es331-7pf11-0ab0, 8 каналов, встроенная компенсация холодного спая, питание с предохранителями и светодиодной индикацией; измерение: термопары" | 0.504 | Заказать |
| 110872 | 6ES7650-1AG51-2XX0 | "simatic pcs7, rtd mta скомпонованная терминальная сборка для подключения к et200m модуля термосопротивлений 6es331-7pf01-0ab0, 8 каналов, 2,3 или 4-проводное подключение, питание с предохранителями и светодиодной индикацией; измерение: термосопротивления" | 0.376 | Заказать |
| 110873 | 6ES7650-1AH62-5XX0 | simatic pcs7, red. f-ai6 mta, connection module for redundant connection of the et200m f-ai6 hart-m. 6es7336-1ge00-0ab, 6 channels, electrical current limitation, protected redundant powersupply, led indication, measurement range: 0/4-20 ma. | 0.5 | Заказать |
| 62416 | 6ES7650-1AK11-7XX0 | simatic pcs7, red. f-di mta скомпонованная терминальная сборка для подключения к et200m f-модуля 6es7326-1bk01-0ab0, 12/24 канала, предохранители на каждый канал, резервированное питание, с предохранителями и светодиодной индикацией, вход =24в | 0.679 | Заказать |
| 110874 | 6ES7650-1AL11-6XX0 | simatic pcs7, red. f-do10 mta скомпонованная терминальная сборка для подключения к et200m модуля f-do 6es7326-2bf01-0ab0, 10 каналов, предохранители на каждый канал, резервированное питание, с предохранителями и светодиодной индикацией, выход =24в | 0.543 | Заказать |
| 110875 | 6ES7650-1AM30-3XX0 | simatic pcs7, резевированная терминальная сборка релейных выходов do 16 relay mta, для 16-канального модуля 6es7322-8bh01-0ab0 в составе et 200m, резервированное питание и светодиодная индикация, вывход: 24-150 vdc/120-230 vac | 1.143 | Заказать |
| 110876 | 6ES7650-1AM31-6XX0 | simatic pcs7, red. f-do10 relay mta, скомпонованная терминальная сборка для et200m модуля f-do 6es7326-2bf01-0ab0, 10 каналов реле, резервированное питание, со светодиодной индикацией, релейный выход: =24-150в/~110-220в, макс. 5a | 0.447 | Заказать |
| 62417 | 6ES7650-1BA02-0XX0 | simatic pcs7, плата контроля резервированного питания для терминальной сборки mta, характеристики: =30в, 0,5 a | 0.036 | Заказать |
| 63202 | 6ES7922-3BD00-0AN0 | "фронтальный соединитель simatic s7-300 40-полюсный (6es7392-1am00-0aa0) к 25-полюсной розетке d-sub, для et200m; сечение 0.50 mm2 длина 3m" | 0.921 | Заказать |
| 111180 | 6ES7922-3BD00-0AS0 | "фронтальный соединитель simatic s7-300 40-полюсный (6es7392-1am00-0aa0) к 50-полюсной розетке d-sub, для et200m; сечение 0.14 mm2 длина 3m" | 0.678 | Заказать |
| 111181 | 6ES7922-3BD00-0AT0 | фронтштеккер для simatic s7-300, 40-полюсный (6es7392-1am00-0aa0), с кабелем для 25-полюсной вилки d-sub для et200m, длина кабеля 3m | 0.678 | Заказать |
| 111182 | 6ES7922-3BD00-0AU0 | фронтальный соединитель simatic s7-300 20-полюсный (6es7392-1aj00-0aa0) с разъёмом 50pin d-sub female для et200m; 0.50 mm2 сечение проводников, длина 3 м | 0.921 | Заказать |
| 63203 | 6ES7922-3BD00-0BA0 | кабель с 40-полюсным фронтальным соединителем для simatc s7-300 (6es7392-1am00-0aa0) и 25-полюсным d-sub разъёмом для et200m; 0.14 mm2 длина 3m | 0.5 | Заказать |
| 63204 | 6ES7922-3BD00-0BB0 | кабель с 40-полюсным фронтальным соединителем для simatc s7-300 (6es7392-1am00-0aa0) и 25-полюсным d-sub разъёмом для et200m; 0.14 mm2 длина 3m | 0.5 | Заказать |
| 111183 | 6ES7922-3BD01-0AM0 | кабель с фронтальным соединителем для simatic s7-300 20-полюсный (6es7392-1aj00-0aa0) с разъёмом 25-полюсной розеткой d-sub для et200m; сечение 0.14 mm2, длина 3m | 0.42 | Заказать |
| 63215 | 6ES7922-3BJ00-0AN0 | "фронтальный соединитель simatic s7-300 40-полюсный (6es7392-1am00-0aa0) к 25-полюсной розетке d-sub, для et200m; сечение 0.50 mm2 длина 8m" | 2.216 | Заказать |
| 111191 | 6ES7922-3BJ00-0AS0 | "фронтальный соединитель simatic s7-300 40-полюсный (6es7392-1am00-0aa0) к 50-полюсной розетке d-sub, для et200m; сечение 0.14 mm2 длина 8m" | 1.551 | Заказать |
| 111192 | 6ES7922-3BJ00-0AT0 | фронтштеккер для simatic s7-300, 40-полюсный (6es7392-1am00-0aa0), с кабелем для 25-полюсной вилки d-sub для et200m, длина кабеля 8m | 1.551 | Заказать |
| 63216 | 6ES7922-3BJ00-0AU0 | фронтальный соединитель simatic s7-300 20-полюсный (6es7392-1aj00-0aa0) с разъёмом 50pin d-sub female для et200m; 0.50 mm2 сечение проводников, длина 8 м | 2.216 | Заказать |
| 111193 | 6ES7922-3BJ00-0BA0 | кабель с 40-полюсным фронтальным соединителем для simatc s7-300 (6es7392-1am00-0aa0) и 25-полюсным d-sub разъёмом для et200m; 0.14 mm2 длина 8m | 1 | Заказать |
| 63217 | 6ES7922-3BJ00-0BB0 | кабель с 40-полюсным фронтальным соединителем для simatc s7-300 (6es7392-1am00-0aa0) и 25-полюсным d-sub разъёмом для et200m; 0.14 mm2 длина 8m | 1 | Заказать |
| 111194 | 6ES7922-3BJ01-0AM0 | кабель с фронтальным соединителем для simatic s7-300 20-полюсный (6es7392-1aj00-0aa0) с разъёмом 25-полюсной розеткой d-sub для et200m; сечение 0.14 mm2, длина 8m | 0.988 | Заказать |
