Библиотека блоков AS-i для SIMATIC PCS 7 производства Siemens

Библиотека блоков AS-i для SIMATIC PCS 7

Интерфейс AS - открытая, кросс-вендорная шинная система для объединия в сеть простых исполнительных механизмов и датчиков (обычно двоичных) в нижней полевой области, обеспечивающая одновременную передачу данных и питание по одному неэкранированному 2-х проводному кабелю.

Библиотека блоков SIMATIC PCS 7 AS i обеспечивает чрезвычайно легкую интеграцию интерфейса AS (AS-i) в систему управления процессом SIMATIC PCS 7. При этом вступают в силу сильные стороны AS-i, как например

  • Легкий монтаж
  • Низкие требования к монтажу проводки при использовании простых цифровых исполнительных механизмов и датчиков с SIMATIC PCS

Библиотека блоков SIMATIC PCS 7 AS-i, сокращает инженерные трудозатраты на сопряжение интерфейса AS-i с SIMATIC PCS 7 к расположению и соединению библиотечных блоков AS-i на схемах CFC. Диагностирование AS-I с помощью станции обслуживания SIMATIC PCS 7 не требует никакого дополнительного конфигурирования.

Примечание:
Библиотека блоков SIMATIC PCS 7 AS i block library может использоваться в системах SIMATIC PCS 7 V6.1 и V7.0.

Библиотека блоков SIMATIC PCS 7 AS i, содержит:

  • Блоки для доступа к данным ввода-вывода ведомых устройств AS-i
  • Блоки для диагностики системы AS-i
  • Лицевые панели для станции обслуживания SIMATIC PCS 7
  • Руководство и интерактивную

Программное обеспечение, поставляемое на CD, объединено с лицензией на разработку для инженерной станции и с AS-лицензией на исполнение для использования блоков AS-i в системе автоматизации. Лицензии на разработку и исполнение являются одиночными.

Дополнительная AS-лицензия на исполнение требуется для второй системы автоматизации и каждой дополнительной системы автоматизации при использовании блоков AS-i в нескольких системах автоматизации. Для таких случаев,  AS-лицензия на выполнение доступна как отдельный продукт без носителя данных.

.

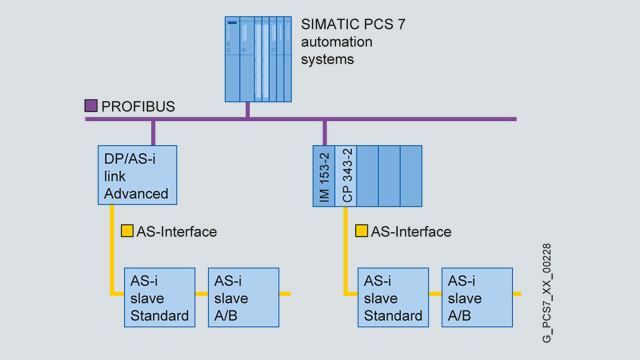

Интерфейс AS работает согласно принципу master/slave. Модуль AS-i, который может использоваться в станции удаленного ввода-вывода ET 200M на PROFIBUS, управляет ведомыми устройствами (датчики/исп. механизмы), соединенными линией AS i.

Поддерживаемые AS-i устройства

AS i master

Библиотека блоков SIMATIC PCS 7 AS-i поддерживает в качестве ведущих устройств AS i master коммуникационные процессоры CP 343 2 и CP 343 2P, использующиеся в станциях удаленного ввода-вывода ET 200M на PROFIBUS.

AS‑i slaves

Поддерживаются все цифровые стандартные ведомые устройства AS-i slave, а также цифровые ведомые устройства AS-i A/B в соответствии с AS-i спецификацией V3.0.

Диагностика

Диагностика осуществляется с помощью лицевых панелей на станции обслуживания SIMATIC PCS 7. Отказы в AS-i устройств дополнительно сообщаются в простым текстом.

Siemens AG
Industry Sector
Industry Automation Division
Nuremberg

Phone: +49 911 895 5900
Fax: +49 911 895 5907

E-mail: Technical-assistance@siemens.com

You can find additional information in the Internet at:

http://www.siemens.de/as-interface

Код Заказной номер Описание Вес (кг) Заказать
54718 3ZS1635-1XX01-0YA0 as-interface pcs 7 block library v7.1 single license 1 installation engineering-sw, runtime-sw as-blocks and faceplates german/english delivery form: cd for simatic pcs 7 v6.1 for simatic pcs 7 v7.0 for simatic pcs 7 v7.1 supports cp343-2, cp343-2p and dp/as-i link advanced 0.24 Заказать
54720 3ZS1635-2XX01-0YB0 as-interface pcs 7 block library v7.1 single license 1 installation runtime-sw as-blocks and faceplates german/english delivery form: license without software and documentation for simatic pcs 7 v6.1 for simatic pcs 7 v7.0 for simatic pcs 7 v7.1 supports cp343-2, cp343-2p 0.001 Заказать
;
