Библиотека для блоков SIMOCODE-DP производства Siemens

Библиотека для блоков SIMOCODE-DP

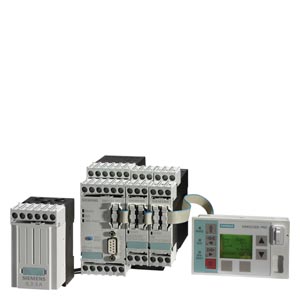

Новый функциональный блок SIMOCODE DP для защиты моторов и контроль работы исполнительных устройств быстро и удобно интегрируется в систему SIMATIC PCS 7 V6.0.

Функциональный блок  SIMOCODE DP содержит диагностическую информацию, в том числе и аварийные сообщения, а также набор драйверов и графический образ, требуемые для управления со станции оператора и мониторинга за технологическими параметрами.  Параметры блока настраиваются при помощи CFC редактора.

Функциональный блок SIMOCODE DP для защиты моторов и управление устройствами через сеть PROFIBUS  интегрируется в PCS7.
Данная концепция предусматривает как схему защиту для моторов, так и возможность мониторинга и управления исполнительных устройств (моторов) с системы верхнего уровня.



Сигнальные и технологические функции блока SIMOCODE DP приближены к стандартным библиотекам SIMATIC PCS 7 ( драйверные, технологические блоки) и оптимально подходят для защиты  моторов и контроля работы различных исполнительных устройств.

Пользователям, которым раньше приходилось  проектировать  схему защиту моторов, используя набор сигнальных и технологических блоков (например, управление мотором), теперь достаточно использовать единственный функциональный блок SIMOCODE DP, в котором уже реализованы  необходимые функции.

Данный блок содержит  информацию как по диагностике моторов или исполнительных устройств, так и мониторинг технологических параметров и поддерживает следующие функции:

  • Перегрузка (OVL)
  • Местное, дистанционное управление (DIR, SOFT)
  • Переключение "звезда" - "треугольник" (STAR)
  • Реверсивный старт (REV)
  • Схема Деландера, переключатель изменения полярности (DAHL, POL)
  • Управление клапанами,  функция позиционирования   (VALVE, POS)

Функциональный блок  SIMOCODE DP работает с интеллектуальными  устройствами SIMOCODE DP, основного класса 2, статус E10 (с июня 1998), на шине PROFIBUS с основной мастер системой (стандартные системы автоматизации; SIMOCODE режим DP V1) или через Y-link (для систем повышенной надежности; SIMOCODE-DP режим DP Norm).



Siemens AG
A&D CD MM1

Tel.: +49 9131 7 43833
Fax: +49 9131 7 42899

E-mail: Technical-assistance@siemens.com

Additional information is available in the Internet under:

http://www.siemens.de/simocode/software

Код Заказной номер Описание Вес (кг) Заказать
99118 3UF7982-0AA00-0 pcs 7-библиотека для simocode pro v6.0; as-блоки и лицевые платы для интеграции simocode pro в simatic pcs 7 для pcs 7-версия v6.0; software разработчика для одной станции разработчика (одна лицензия), включает runtime software, которое может быть использ 0.24 Заказать
48764 3UF7982-0AA01-0 pcs 7-библиотека для simocode pro v6.x; as-блоки для интеграции simocode pro в simatic pcs 7 для pcs 7-версия v6.x; runtime software, которая может быть использована в одной системе автоматизации (одна лицензия); лицензия без software и документации 0.001 Заказать
48765 3UF7982-0AA02-0 pcs 7-библиотека для simcode pro v6.1; as blocks и faceplates для интеграции simocode pro в систему управления процессами pcs 7, for pcs 7 version v6.1; engineering software for an engineering station (single license) iнзl. runtime software for executing the as block in an automation system (single license); немецкий/ английский/french; supplied on cd 0.24 Заказать
48766 3UF7982-0AA10-0 pcs 7-библиотека для simcode pro v7.0; as blocks и faceplates для интеграции simocode pro в систему управления процессами pcs 7, for pcs 7 version v7.0; engineering software for an engineering station (single license) iнзl. runtime software for executing the as block in an automation system (single license); немецкий/английский/french; supplied on cd 0.24 Заказать
48767 3UF7982-0AA11-0 pcs 7-библиотека для simocode pro v7.x; as blocks для интеграции simocode pro в систему управления процессами pcs 7, for pcs 7 version v7.x; runtime for executing the as block in an automation system (single license); license without software и documentation 0.001 Заказать
99119 3UF7982-0AA13-0 обновление для pcs 7-библиотеки для simcode pro v6.0 или v6.1 до версии simocode pro v7.0, для интеграции simocode pro в систему управления процессами pcs 7; for the pcs 7 version v7.0; (single license); немецкий/ английский/французский; supplied on cd 0.24 Заказать
;
