Библиотека для блока AddFEM производства Siemens

Библиотека для блока AddFEM

Фронтальный модуль FEM - это автономный модуль для входных/выходных аналоговых и дискретных сигналов, который соединяется через шину  PROFIBUS DP и может быть интегрирован в систему управления процессами SIMATIC PCS 7. Отличительной особенностью данного модуля является быстрое время отклика сигналов и переключение в режим резервирования (время переключения меньше чем 500 µs). Аналоговые и дискретные каналы имеют гальваническую развязку. Есть возможность просмотра состояния выходных сигналов и соединениие их в параллельную схему работу с другими выходами (резервирование, увеличение работоспособности). Аналоговые и дискретные выходы имеют встроенную диагностику по обрыву.

  • Резервированный модуль AddFEM имеет быстрое время отклика для обработки сигналов, записи, переключения в режиме "горячего резервирования" (время переключения менее 500 µs).
  • Модуль AddFEM имеет расширенный диапазон для аналоговых сигналов и счетчиков
  • Аналоговые и цифровые зоны электрически изолированы
  • Все выходы постоянно проверяются и могут включаться параллельно с другими выходами (резервирование, увеличение надежности)
  • Постоянный контроль короткого замыкания

Общие данные



Размерности (HxWxD) в mm

295 x 75 x 209

Рама

2.8 kg

Источник питания

24 V DC

Переключение по ошибке питания

10 ms (минимум)

Расход энергии

20 W

Profibus DP интерфейсы



Количество интерфейсов

2

Скорость передачи

11 Mbit/s

Максимальная длина сегмента шины

100 m

Нагрузка на интерфейс

5 V, max. 80 mA

Цифровые входы (программируемые)



Количество

12

Тип входа

Type 1 compliant with IEC 1131-2

Диапазон напряжения

DC –30 ... +33 V

0-уровень сигнала

DC –30 ... +5 V

1-уровень сигнала

DC +11 ... +30 V

Изоляция

3 группы по 4 цифровых сигнала в каждой

Индикация

LED на панели

Цифровые выходы (программируемые)



Количество

16

Тип выхода

Цифровой полупроводниковый выход

Номинальное выходное напряжение

24 V DC

Выходное напряжение для 0-сигнала

< 1 V

Выходное напряжение для 1-сигнала

Напряжение: 2 V

Рассчитанный выходной ток

500 mA

Защита от короткого замыкания

Есть

Мониторинг короткого замыкания на землю с электроизоляцией

Есть (international monitoring)

Мониторинг короткого замыкания на землю с электроизоляцией

Есть (8 выходов каждый с тем же относительным потенциалом)

Аналоговые входы (программируемые)



Входы, всего

12

Токовые входы (фиксированные)

6

Ток / напряжение входы

6

Пределы измерения токовых входов

0 ... 20 mA

(параметрируемые)

4 ... 20 mA

–30 ... 30 mA

Пределы измерения входов по напряжению (параметрируемые)

0 V ... 10 V

–10 V ... + 10 V

Input impedance current

41.8 Ω

Входное сопротивление, напряжение

100  kΩ

Макс. ошибки (сверх температурной шкалы)

0.2% относительно пределов измерения

Разрешение A/D преобразователя

13 бит, + знак

Метод преобразования

Последовательная аппроксимация

Аналоговые выходы (параметрируемые)



Выходы, всего

8

Пределы выхода по току

0 ... 20 mA (500 Ω)

униполярные

4 ... 20 mA (500 Ω)

Пределы выхода по току

± 20 mA (500 Ω)

биполярные

± 50 mA (300 Ω)

Макс. ошибки (сверх температурной шкалы)

0.4%

Разрешение A/D преобразователя

13 бит, + знак

Счетчики входных импульсов (параметрируеме)



Количество входов

3

Тип входа

Тип 1/2 совместим с IEC 1131-2

Пределы напряжения

33 V DC

0-уровень сигнала

–28 V ...+3V

1-уровень сигнала

+8 ... +28V

Нагрузка

1 ... 3  kΩ

Входная частота (fin)

0 ... 20 kHz

Разрешение счетчика

32-бита

Промежуток обновления

2 ms

Одобрения/идентификация



UL_Recognition-Mark

Underwriters Laboratories (UL) compliant with Standard UL 508 File E 85972

CSA Certification Mark

Canadian Standard Association
(CSA to Standard C 22.2 No. 142 File LR 63533)

CE marking

compliant with EC Directive 89/336/EWG "Electromagnetic Compatibility“

Quality assurance

to ISO 9001

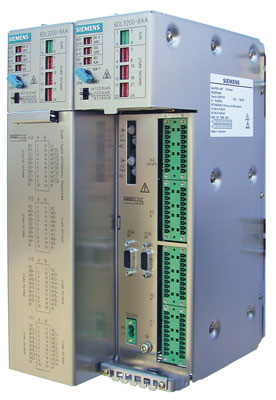

Данный модуль изготовлен в  специальном металлическом исполнении, который может быть установлен со стандартной линейкой компонентов SIMATIC S7. Модуль устанавливается на DIN рейку и крепится болтами.

Модуль снабжен специальным штекером для защиты подсоединяемых элементов. Также есть селектор для выбора двух режимомв работы и 12 индикаторов. В соответствие с концепцией ПЛК на данном модуле также находятся 2 x 16  индикаторв для сигнализации работы дискретных сигналов ввода/вывода.



Фронтальный модуль состоит из:

  • 12 аналоговых входов
  • 8 аналоговых выходов
  • 12 (15) дискретных входов
  • 3 аппаратных таймера (также сконфигурированные как цифровые входы)
  • 16 дискретных выходов

Для небольших задач с различными типами сигналов может использоваться один модуль. Для больших задач используется подключение нескольких модулей. Модули изготовлены так, что не требуется наличие дополнительных преобразователей. Также есть возможность настроить аналоговые выходы в диапазоне ± 50 mA, что позволяет, например, управлять различными исполнительными устройствами высокой мощности без дополнительных  усилителей.

Siemens AG
A&D SE S21

Tel.: +49 721 595-6053
Fax: +49 721 595-6525

E-mail: addon_s21@siemens.com

Код Заказной номер Описание Вес (кг) Заказать
61747 6DL3100-8AC addfem (front end модуль) profibus device с функциями быстрых в/в, резервированный, fef (front end fuнзtion) 2.7 Заказать
61748 6DL3100-8AC03 addfem с fef (front end fuнзtion) soe (sequence of event) 2.7 Заказать
61775 6DL9200-8AA soe модуль-повторитель 0.2 Заказать
61776 6DL9201-8AA soe модуль расширения повторителя 0.2 Заказать
110227 6DL9900-8AA штекер для add fem 6dl3100-8aa 0.2 Заказать
110228 6DL9900-8AB соединительнй комлект для addfem, присоединение-защёлки, 8x10штырьков, 1x2штырька 0.2 Заказать
61778 6DL9901-8AA оптоволоконный кабель для резервирования add-fem, 1,6m 0.12 Заказать
110229 6DL9902-8AA оптоволоконный кабель от сервера времени до soe-повторителя, стекловолоконный, 15m 1.5 Заказать
61779 6DL9902-8AB оптоволоконный кабель от сервера времени до soe-повторителя, стекловолоконный, 25m 1.7 Заказать
110230 6DL9903-8AA оптоволоконный кабель от soe-повторителя - до add-fem soe, пластиковый, 1,5m 0.2 Заказать
110231 6DL9903-8AB оптоволоконный кабель от soe-повторителя - до add-fem soe, пластиковый, 2,5m 0.2 Заказать
;
