Стандартные шкафы для SIMATIC PCS 7 производства Siemens

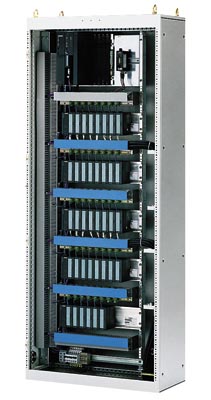

Стандартные шкафы для SIMATIC PCS 7

Описываемая здесь технология изготовления шкафов позволяет строить любые конфигурации систем автоматизации SIMATIC PCS 7 с использованием AS41x и ET 200M распределенной периферии. Благодаря своей модульности, шкафы могут быть легко адаптированы к различным размерам  и целям использования (для последовательных или непрерывных процессов).

Наиболее привлекательной базовой конструкцией является стандартный шкаф Siemens 8MC со степенью защиты IP40 (закрытый) или IP20 (с воздушными окнами на двери и перфорированной накладкой).При необходимости, степень защиты может быть повышена до IP55 при использовании дополнительных материалов.

Полностью собранные системы AS 41x и ET 200M периферия со всеми необходимыми аксессуарами предлагаются в поставке базового шкафа.

Высокий уровень адаптируемости
  • Долгое время жизни, благодаря используемым универсальным модулям, совместимыми с большинством систем
  • Приспособляемость к различным приложениям благодаря своей модульной конструкции
  • Базовые и улучшенные шкафы основываются на одном и том же комплекте модулей
  • До 4 систем или 6 комплектов модулей ввода.вывода может быть смонтировано в одном шкафе, и если глубина шкафа - 600 mm, монтажные блоки могут устанавливаться по обеим сторонам.
  • Системы автоматизации и периферия могут устанавливаться в шкаф совместно.
  • Боковые или разделительные панели могут устанавливаться согласно требованиям приложений.
  • Шкафы можно подгонять и скреплять вместе, попарно или рядами.
  • Все монтажные, пусконаладочные, сервисные и ремонтные работы осуществляются со стороны передних дверей.
  • Конструкция шкафа обеспечивает удобство при замене модулей.
  • Входные цепи питания, опционально с автоматами (Siemens) или встроенными выключателями (ETA с мониторингом коммутационных состояний контактов).
  • Разводка  питания и внещних цепей питания к модулям ввода/вывода
  • Разводка PROFIBUS DP от центральных устройств к  ET 200M, OLM или OSM с использованием медного или оптоволоконного кабеля.
Применение в зонах с требованиями взровозащищенности (Ex(i))
  • Конфигурация системы и модулей ввода/вывода позволяет конструировать шкафы, удовлетворяющие требованиям Ex(i)-зон (синии кабельные каналы, изоляция шинных модулей, защитные барьеры).
CE соответствие
  • Шкафы собираются в соответствие с требованиями VGB 4.
  • Они CE-совместимые и соответствуют принципам, лежащим в основе EMC требований.
Индивидуальные шкафы

Помимо стандартных шкафов, мы производим шкафы под требования заказчика:

  • Шкафы различного размера и конфигурации,
  • небольшие настенные щиты для распределенных устройств
  • наружные устройства с устройствами микроклимата.

Все это может быть предложено в версиях Ex-зон  и нестандартными степенями защиты, такими как NEMA 4x или IP66.

Siemens AG

A&D SE S
76187 Karlsruhe, Germany

Tel.: +49 721 595-3776
Fax: +49 721 595-4711

E-mail: addon_s21@siemens.com

Код Заказной номер Описание Вес (кг) Заказать
110160 6DL2800-.....-.... стандартный шкаф для системы pcs7 130 Заказать
110162 6DL2803-1AA00 монтажная сборка с полной обвязкой до 4 dp/pa-соединителей, на 19"-профильной шине, без защиты модулей ввода-вывода. дополнительно заказываются соединители для подключения к profibus dp/pa по числу dp/pa-соединителей 2 Заказать
110163 6DL2803-1AA10 монтажная сборка с полной обвязкой до 4 dp/pa-соединителей, на 19"-профильной шине, с защитой модулей ввода-вывода. дополнительно заказываются соединители для подключения к profibus dp/pa по числу dp/pa-соединителей 2 Заказать
61717 6DL2803-1BA00 монтажная сборка с полной обвязкой im157 и до 4 dp/pa-соединителей, на 19"-профильной шине, без защиты модулей ввода-вывода. дополнительно заказываются соединители для подключения к profibus dp/pa 2 Заказать
61718 6DL2803-1BA10 монтажная сборка с полной обвязкой im157 и до 4 dp/pa-соединителей, на 19"-профильной шине, с защитой модулей ввода-вывода. дополнительно заказываются соединители для подключения к profibus dp/pa 2 Заказать
;
