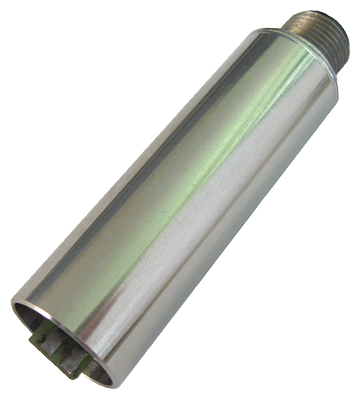

Преобазователь SITRANS TH100 SLIM в основном используется для изготовления компактных термометров со встроенным преобразователем.
Это цилиндрический корпус из нержавеющей стали, который легко приваривается к основному корпусе компактного термометра.
Очень компактный дизайн SITRANS TH100 SLIM делает его идеальным решением для производителей во всех секторах.
Для программирования используется программа SIPROM T в комплекте с модемом для преобразователей SITRANS TH100/TH200.
Преобразователь SITRANS TH100 SLIM можно использовать во всех отраслях промышленности в комплекте с компактным термометром сопротивления Pt100. Благодаря его компактному дизайну, он может быть включён в различные конструкции.
Выходной сигнал 4 to 20 mA пропорционален измеряемой температуре.
Программирование осуществляется через персональный компьютер, используя ПО SIPROM T и модем для преобразователей SITRANS TH100/TH200. Если у Вас уже есть "модем для SITRANS TK" (Заказной № 7NG3190-6KB), Вы можете его использовать также и для программирования преобразователей SITRANS TH100.
SITRANS TH100 SLIM |
|
Вход |
|
Термометр сопротивления |
|
Измеряемая величина | Температура |
Тип сенсора | PT100 по IEC 60751 |
Характеристика | Линейная по температуре |
Тип подключения | 2-, 3- или 4-проводная |
Разрешение | 14 бит |
Точность измерения | < 0.25 °C (0.45 °F) |
Воспроизводимость | < 0.1 °C (0.18 °F) |
Ток на измерение | приблиз. 0.4 mA |
Цикл измерения | < 0.7 с |
Диапазон измерения | -60 ... +160 °C (-76 ... +320 °F) |
Диапазон измерения | 25 ... 220 °C (45 ... 396 °F) |
Единицы измерения | °C или °F |
Диапазон смещения | программируемый: |
Сопротивление линии | Макс. 20 Ω (общая сумма источника и приёмника)) |
Шумоподавление | 50 и 60 Гц |
Выход |
|
Выходной сигнал | 4 ... 20 mA, 2-х проводный |
Напряжение питания | 8.5 ... 36 V пост. тока (30 V для взрывозащиты) |
Максимальная нагрузка | (Uaux – 8.5 V)/0.023 A |
Сигнал при перегрузке | 3.6 ... 23 mA, настраеваемый (условное значение: 3.84 ... 20.5 mA) |
Сигнал при ошибке (in the event of sensor breakage) | 3.6 ... 23 mA, настриаваемый (условное значение: 3.6 mA or 22.8 mA) |
Время демпфирования | 0 ... 30 с |
Защита | Против смены полярности |
Разрешение | 12 бит |
Точность при 23 °C (73.4 °F) | < 0.1 % от диапазона |
Температурная погрешность | < 0.13 %/10 °C (0.13 %/18 °F) |
Погрешность от напряжения питания | < 0.02 % от диапазона на В |
Погрешность от сопротивления нагрузки | < 0.055 % от диапазона на 100 Ω |
Долговременный дрейф |
|
|
|
|
|
Условия окружающей среды |
|
Температура окружающей среды | -40 ... +85 °C (-40 ... +185 °F) |
Температура хранения | -40 ... +85 °C (-40 ... +185 °F) |
Относительная влажность | 98 %, с конденсацией |
Электромагнитная совместимость | Согласно EN 61326 и NAMUR NE21 |
Конструкция |
|
Масса | 42 гр |
Размеры | Смотри чертежи |
Материал | 316L нерж. сталь |
Уровень защиты по IEC 60529 |
|
| IP67 |
Требования для использования SIPROM T |
|
Персональный компьютер | Windows ME, 2000 или XP; также Windows 95, 98 или 98SE, но только с RS232 модемомом |
Заводские настройки: |
|
| |
Измеренный сигнал от термометра сопротивления Pt100 (2, 3 или 4-провод. схема) усиливается на первом этапе. Напряжение, которое пропорционально входной переменной, затем преобразуется в цифровые сигналы мультиплексором в аналого-цифровом преобразователе. Они преобразуются микроконтроллером в соответствии с характеристиками сенсора и другими параметрами (диапазон измерения, демпфирование, температура окр. среды, и т.п.).
Подготовленный сигнал конвертируется в аналого-цифровом преобразователе в сигнал постоянного тока 4 ... 20 mA, который не зависит от ннагрузки цепи.
EMC-фильтр защищает входные и выходные цепи от электромагнитных помех.
SITRANS TH100 SLIM, структурная схема

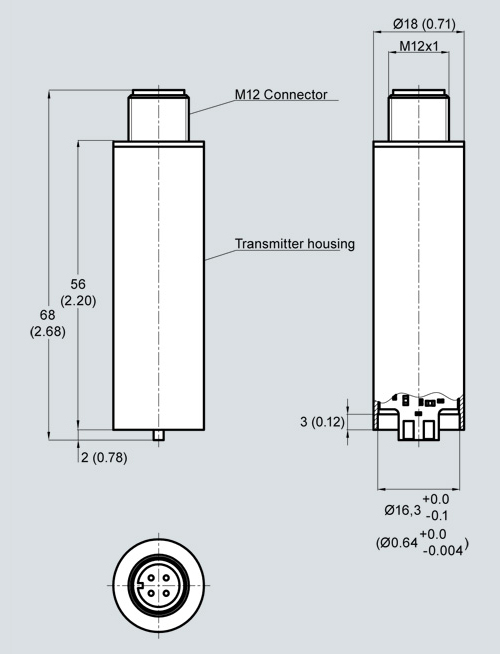

SITRANS TH100 SLIM, размеры в мм (дюймах)

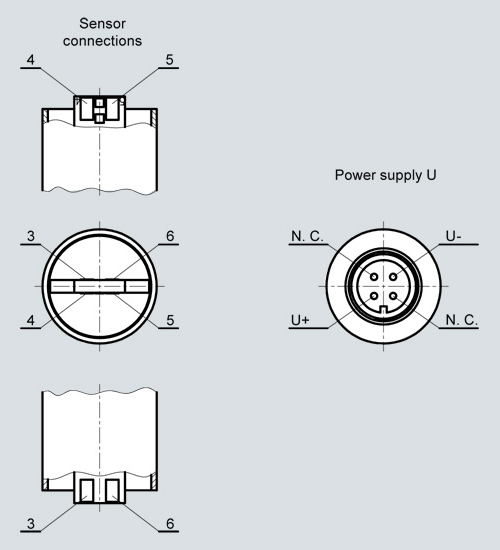

SITRANS TH100 SLIM, подключение источника питания и сенсора

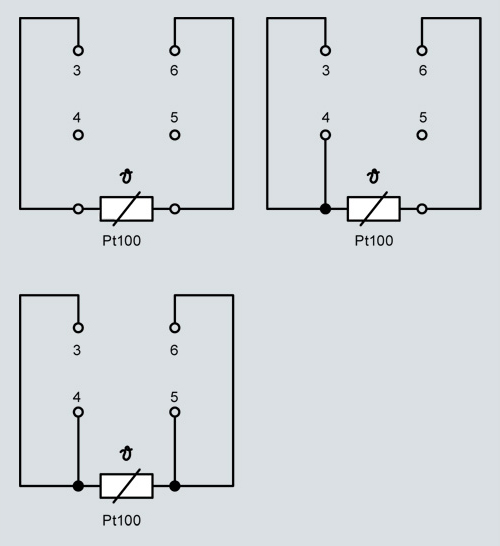

SITRANS TH100 SLIM, подключение сенсора
