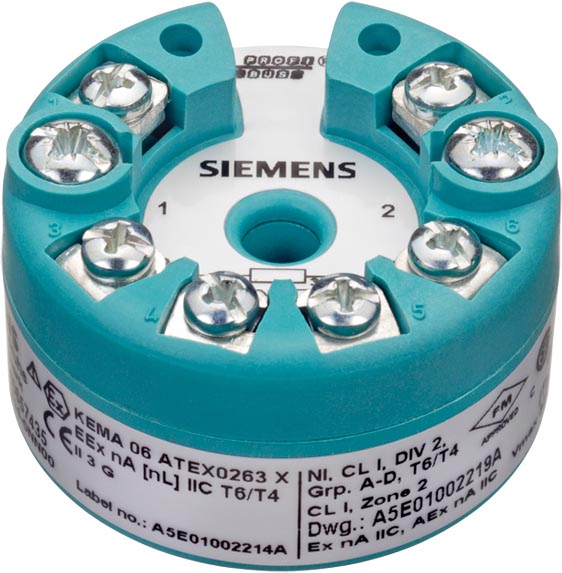

SITRANS TH400 с полевой шиной производства Siemens

SITRANS TH400 с полевой шиной



Измерительные преобразователи SITRANS TH400 с полевой шиной
Версии:
  • для FOUNDATION Fieldbus
  • для PROFIBUS PA

Измерительный преобразователь температуры SITRANS TH400  - это компактный измерительный преобразователь с полевой шиной, для монтажа в соединительную головку типа В. Широкая функциональность позволяет идеально адаптировать измерительный преобразователь температуры с требованиями установки. Несмотря на многочисленные варианты настроек, управление очень простое. благодаря универсальной концепции он легко может быть использован в любой промышленности и просто поддается интеграции в приложения, соответствующие концепции Комплекской автоматизации производства.

Измерительные преобразователи температуры с типом защиты  "Искробезопасность" могут устанавливаться во взрывоопасных зонах (зона 1 и зона 0). Устройства имеют сертификат испытаний типа ЕС, и отвечают необходимым европейским стандартам (ATEX). Кроме того имеются допуски FM и CSA.

  • линеаризованное измерение температуры для термосопротивлений и термопар
  • дифференциальное, усредненное или резервированное измерение температуры для термосопротивлений и термопар
  • линейные измерения сопротивления и биполярное измерение напряжения
  • дифференциальное, усредненное или резервированное измерение сопротивления и биполярное измерение напряжения

Вход



Аналого-цифровое преобразование



  • Скорость измерения

< 50 мс

  • Разрешение

24-бит

Термометр сопротивления



Pt25 ... Pt1000 to IEC 60751/JIS C 1604



  • Диапазон измерения

-200 ... +850 °C (-328 ... +454.44 °C)

Ni25 ... Ni1000 to DIN 43760



  • Диапазон измерения

-60 ... +250 °C (-76 ... +482 °F)

Cu10 ... Cu1000, α = 0.00427



  • Диапазон измерения

-50 ... +200 °C (-58 ... +392 °F)

Линейное сопротивление

макс. 50 Ω

Ток сенсора

номинал 0.2 мA

Обнаружение отказа сенсора



  • Обнаружение обрыва сенсора

да

  • Обнаружение КЗ сенсора

да, < 15 Ω

Потенциометрические датчики



Диапазон измерения

0 Ω ... 10 kΩ

Сопротивление линии (на кабель сенсора)

макс. 50 Ω

Ток сенсора

номинал 0.2 mA

Обнаружение отказа сенсора



  • Обнаружение обрыва сенсора

да

  • Обнаружение КЗ сенсора

да, < 15 Ω

Термопара



По IEC 584

диапазон измерения

  • тип B

400 ... 1820 °C (752 ... 3308 °F)

  • тип E

-100 ... +1000 °C (-148 ... +1832 °F)

  • тип J

-100 ... +1000 °C (-148 ... +1832 °F)

  • тип K

-100 ... +1200 °C (-148 ... +2192 °F)

  • тип N

-180 ... +1300 °C (-292 ... +2372 °F)

  • тип R

-50 ... +1760 °C (-58 ... +3200 °F)

  • тип S

-50 ... +1760 °C (-58 ... +3200 °F)

  • тип T

-200 ... +400 °C (-328 ... +752 °F)

по DIN 43710



  • тип L

-200   +900 °C (-328 ... +1652 °F)

  • тип U

-200 ... +600 °C (-328 ... +1112 °F)

по ASTM E988-90



  • тип W3

0 ... +2300 °C (32 ... +4172 °F)

  • тип W5

0 ... +2300 °C (32 ... +4172 °F)

по IEC 60751



  • Компенсация холодного спая

-40 ... +135 °C (-40 ... +275 °F)

Обнаружение отказа сенсора



  • Обнаружение обрыва сенсора

да

  • Обнаружение КЗ сенсора

да, < 3 мВ

  • Ток сенсора в случае контроля разрыва цепи

4 μA

Милливольтовый сенсор - выходное напряжение



Диапазон измерения

-800 ... +800 мВ

Входное сопротивление

10 MΩ

Выход



Время фильтрации (программируемое)

0 ... 60 с

Время обновления

< 400 мс




Погрешность измерения



Погрешнось определяется как большое из общих значений и базовых значений.

Общие значения





Тип входа

Абсолютная погрешность

Температурный коэффициент

Все

≤ ±0.05% от измеряемого значения

≤ ±0.002% от измеряемого значения / °C

Базовые значения





Тип входа

Основная погрешность

Температурный коэффициент

Pt100 и Pt1000

≤± 0.1 °C

≤± 0.002 °C / °C

Ni100

≤± 0.15 °C

≤± 0.002 °C / °C

Cu10

≤± 1.3 °C

≤± 0.02 °C / °C

Потенциометрический датчик

≤± 0.05 °Ω

≤± 0.002 °Ω / °C

Источник напряжения

≤± 10 μV

≤± 0.2% μV / °C

Термоэлемент, тип:
E, J, K, L, N, T, U

≤± 0.5 °C

≤± 0.01 °Ω / °C

Термоэлемент, тип:
B, R, S, W3, W5

≤± 1 °C

≤± 0.025% °C / °C

Компенсация холодного спая

≤± 0.5 °C



Нормальные условия





Время прогрева

30 с



Соотношение сигнал/шум

мин. 60 dB



Условия калибровки

20 ... 28 °C (68 ... 82 °F)








Номинальные условия



Окружающая температура



Доп. окр. температура

-40 ... +85 °C (-40 ... +185 °F)

Доп. температура хранения

-40 ... +85 °C (-40 ... +185 °F)

Относительная влажность

≤ 98%, конденсация

Сопротивление изоляции



  • Контрольное напряжение

500 В перем. тока  для 60 с

  • Непрерывная работа

Перем. ток  50 В/пост. ток  75 В

Механическое тестирование



  • Вибрация (DIN class B) по

IEC 60068-2-6 и IEC 60068-2-64
4 g/2 ... 100 Гц

Электромагнитная совместимость



Влияние напряжения ЭМС-помех

< ±0.1 % от интервала

Расширенная устойчивость к  ЭМС-шумам: NAMUR, критерий А, скачки

< ±1 % от интервала

EMC 2004/108/EC излучения и устойчивость к шумам

EN 61326

Конструкция



Размеры

∅44 x 26.3 мм (∅1.73 x 1.04 дюйм)

Степень защиты



  • Корпус изм. преобразователя

IP40

  • Клеммы

IP00

Вес

55 г (0.12 lb)

Питание



Питание



  • Стандартный

9.0 to 32 В пост. тока

  • ATEX, FM, UL и CSA

9.0 to 30 В пост. тока

  • В установке  FISCO

9.0 to 17.5 В пост. тока

Энергопотребление

< 11 мA

Макс. увеличение энергопотребеления в случае сбоя

< 7 мA




Допуски и сертификаты


  • ATEX 94/9/EC

EN 50014, EN 50020, EN 60079-15, EN 50284, IEC 60079-27 (FISCO)

  • FM

3600, 3610, 3611

  • CSA, CAN/CSA

C22.2 No. 142, No. 157, No 213

  • CAN/CAS

E79-0, -11, -15

Взрывозащита по ATEX



  • Для 7NG3214-0AN00 or 7NG3215-0AN00



  • Тип защиты: "Допуск к эксплуатации во взрывоопасных зонах, зона 0 и зона 1"
  • II 1 GD oder II 2 (1) GD, T65 °C ... T105 °C
  • EEx ia IIC or EEx ib [ia] IIC T4 ... T6
  • Сертификат типа EC

KEMA 06 ATEX 0264X

  • Для  7NG3214-0NN00 or 7NG3215-0NN00



  • Тип взрывозащиты: "допуск к эксплуатации во взрывоопасных зонах, зона2"

EEx nA [nL] IIC T4 ... T6

  • EC сертификат

KEMA 06 ATEX 0263X

Взрывозащита: FM  для USA



  • Для 7NG3214-0AN00 или 7NG3215-0AN00



  • FM допуск

FM 3015609

  • Степень защиты
  • IS Class I, Div 1, Groups A, B, C, D T4/T5/T6, FISCO
  • IS Class I, Zone 0, AEx ia, IIC T4/T5/T6, FISCO
  • NI Class I, Div 2, Groups A, B, C, D T4/T5/T6, FNICO
  • Для 7NG3214-0NN00 или 7NG3215-0NN00



  • FM допуск

FM 3015609

  • Степень защиты
  • NI Class I, Div 2, Groups A, B, C, D T4/T5/T6, FNICO

Взрывозащита для  Канады



  • Для 7NG3214-0AN00 или 7NG3215-0AN00



  • CSA допуск

CSA 1418937

  • Степень защиты
  • IS Class I, Groups A, B, C, D, T4/T5/T6
  • Ex ia IIC T4/T5/T6 and Ex ib [ia] IIC T4/T5/T6
  • Для  7NG3214-0AN00 или 7NG3215-0AN00



  • CSA допуск

CSA 1418937

  • Степень защиты
  • Class I, Div 2, Groups A, B, C, D, T4/T5/T6
  • Ex nA IIC T4/T5/T6 and Ex ib [ia] IIC T4/T5/T6

Коммуникации



Интерфейс параметризации



  • PROFIBUS PA соединение



  • Протокол

профиль 3.0

  • Адрес

126

  • FOUNDATION fieldbus подключение



  • Протокол

FF протокол

  • Функциональность

базовая или LAS

  • Версия

ITK 4.6

  • Функциональные блок

2 x аналог. и  1 x PID

Заводские настройки для SITRANS TH400 PA и SITRANS TH400 FF



Сенсор

Pt100 (IEC)

Тип подсоединения

3-х проводная система

Единицы

°C

Режим работы при сбое

Последнее действительное значение

Время фильтра



Только для SITRANS TH400 PA



PA адрес

126

PROFIBUS идент. номер

Зависит от производителя

Только для SITRANS TH400 FF



Адрес узла

22




Особенности

Общее

  • монтаж в соединительную коробку, тип B, по DIN 43729, или большую
  • независимое от полярности подключение к шине
  • 24-битный АЦП для высокого разрешения
  • электрическое разделение
  • искробезопасная версия для использования во взрывоопасных зонах
  • специальная характеристика
  • резервирование сенсора

С коммуникацией PROFIBUS PA

  • функциональные блоки: 2 аналоговых

С коммуникацией FOUNDATION fieldbus

  • функциональные блоки: 2 аналоговых и 1 PID
  • функциональность: базовая или LAS



Принцип работы

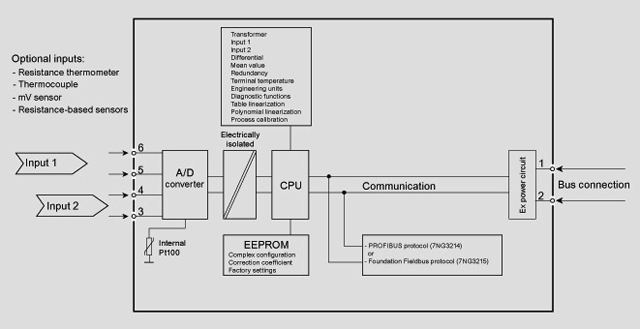

следующая функциональная схема поясняет принцип работы измерительного преобразователя.

Единственное различие между двумя версиями SITRANS TH400 (7NG3214-... and 7NG3215-...) - это тип используемого протокола полевой шины (PROFIBUS PA или FOUNDATION fieldbus).

Функциональная схема SITRANS TH400

System communication

Коммуникационный интерфейс SITRANS TH400

SITRANS TH400, размеры в мм (дюймах) и соединения

SITRANS TH400, схемы подключения сенсоров
