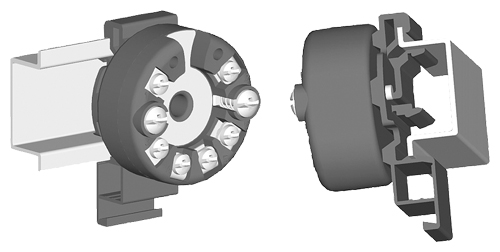

SITRANS TH200/TH300 производства Siemens

Вход

Термометр сопротивления

Измеряемая величина

Температура

Тип сенсора

• По IEC 60751

Pt25 по Pt1000

• По JIS C 1604; a=0.00392 K-1

Pt25 по Pt1000

• По IEC 60751

Ni25 по Ni1000

• Специальный тип

Другая специальная характеристика (макс. 30 точек)

Коэффициент датчика

0.25 ... 10 (адаптация базового типа, напр., Pt100 к версии Pt25 ... Pt1000)

Единицы

°C или °F

Соединение

• Стандартное соединение

1 термометр сопротивления (RTD) 2-х, 3-х, 4-х проводная система

• Вычисление среднего значения

2 идентичных термометра сопротивления по 2-х проводной технике для получения средней температуры

• Вычисление разности

2 идентичных термометра сопротивления по 2-х проводной
(RTD 1 - RTD 2 или RTD 2 - RTD 1)

Интерфейс

• 2-х проводная система

Параметрируемое сопротивление линии ≤100 Ом (сопротивление петли)

• 3-х проводная система

Компенсация не требуется

• 4-х проводная система

Компенсация не требуется

Ток датчика

≤ 0.45 мA

Время отклика  T₆₃

≤ ≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

Может быть отключен

Контроль короткого замыкания

Может быть отключен (регулируемое значение)

Диапазон

Параметрируемый (см. таблицу "Цифровая погрешность измерений")

Мин. интервал измерения

10 °C (18 °F)

Характеристика

Линейная по температуре или специальная характеристика

Потенциометрические датчики

Измеряемая величина

Фактическое сопротивление

Тип сенсора

Потенциометрические

Единицы

Ω

Подключение

• Обычное подключение

1 потенциометрический датчик (R) по 2-х, 3-х или 4-х проводной технике

• Вычисление среднего значения

2 потенциометрических датчика по 2-х проводной технике для получения среднего значения

• Вычисление разности

2 потенциометрических датчика по 2-х проводной технике (R1 - R2 или R2 - R1)

Интерфейс

• 2-х проводный

Параметрируемое сопротивление линии ≤100 Ом (сопротивление петли)

• 3-х проводный

Компенсация не требуется

• 4-х проводный

Компенсация не требуется

Ток датчика

≤ 0.45 мA

Время отклика

≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

Может быть отключен

Контроль короткого замыкания

Может быть отключен (регулируемое значение)

Диапазон

Параметрируемый, макс. 0 Ω ... 2200 Ω (см. таблицу "Цифровая погрешность измерений")

Мин. интервал измерения

5 Ω ... 25 Ω (см. таблицу "Цифровая погрешность измерений")

Характеристика

Линейная по сопротивлению или специальная характеристика

Термопары

Измеряемая величина

Температура

Тип датчика (термопары)

• Type B

Pt30Rh-Pt6Rh по DIN IEC 584

• Type C

W5 %-Re по ASTM 988

• Type D

W3 %-Re по ASTM 988

• Type E

NiCr-CuNi по DIN IEC 584

• Type J

Fe-CuNi по DIN IEC 584

• Type K

NiCr-Ni по DIN IEC 584

• Type L

Fe-CuNi по DIN 43710

• Type N

NiCrSi-NiSi по DIN IEC 584

• Type R

Pt13Rh-Pt по DIN IEC 584

• Type S

Pt10Rh-Pt по DIN IEC 584

• Type T

Cu-CuNi по DIN IEC 584

• Type U

Cu-CuNi по DIN 43710

Единицы измерения

°C или °F

Подключение

• Стандартное подключение

1 термопара (TC)

• Вычисление среднего значения

2 термопара (TC)

• Вычисление разности

2 термопара (TC) TC1 – TC2 or TC2 – TC1

Время отклика

≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

Может быть отключен

Компенсация холодного спая

• Внутренняя

Встроенным термометром сопротивления Pt100

• Внешняя

Внешним Pt100 IEC 60571 (2-х или 3-х проводное подключение)

• Внешняя фиксированная

Температура холодного спая может быть задана в виде фикс. значения

Диапазон

Параметрируемый (см. таблицу "Цифровая погрешность измерений")

Мин. интервал измерения

Мин. 50 ... 199 °C (см. таблицу "Цифровая погрешность измерений")

Характеристика

Линейная температура или специальная характеристика

Милливольтовый датчик

Измеряемая величина

Постоянное  напряжение

Тип датчика

Источник постоянного напряжения (возможно задание постоянного напряжения через внешний подключенный резистор)

Единицы измерения

мВ

Время отклика

≤ 250 мс для 1 датчика с контролем обрыва линии

Контроль обрыва линии

Может быть отключен

Контроль короткого замыкания

Может быть отключен
(регулируемое значение)

Диапазон измерений

Параметрируемый макс. -100 … 1100 мВ

Мин. интервал измерения

2 мВ или 20 мВ

Перегрузочная способность входа

-1.5 ... +3.5 В пост. тока

Входное сопротивление

≥ 1 MΩ

Характеристика

Линейная по напряжению или специальная

Выход

Выходной сигнал

4 ... 20 мА, 2-х проводный с коммуникацией по HART вер. 5.9

Питание

11 ... 35 В пост. тока (до 30 В с EEx)

Макс. нагрузка

(U_aux – 11 V)/0.023 A

Выход за диапазон

3.6 ... 23 мА, непрерывно настраиваемый (по умолчанию: 3.84 мА ... 20.50 мА)

Сигнал ошибки (напр., в случае обрыва сенсора)

3.6 ... 23 мА, непрерывно настраиваемый (по умолчанию: 22.8 мА)

Цикл сэмплирования

0.25 с номинальный

Демпфирование

Программный фильтр 1-го порядка 0 ... 30 с (параметрируемый)

Защита

От обратной полярности

Гальваническое разделение

Входа от выхода (1 кВeff)

Погрешность измерений

Цифровые погрешности измерения

См. таблицу "Цифровые погрешности измерения"

Номинальные условия

• Питание

24 В  ± 1 %

• Нагрузка

500 Ω

• Температура хранения

23 °C

• Время разогрева

> 5 мин

Погрешность на аналоговом выходе (ЦАП)

< 0.1 % от интервала

Погрешность внутреннего холодного спая

< 0.55 °C (0.9 °F)

Влияние температуры

< 0.1% от макс. интервала/10°C

Влияние питания

< 0.005% от интервала/В

Влияние импеданса нагрузки

< 0.012% от интервала/100 Ω

Долгосрочный дрейф

• За первый месяц

< 0.02% от макс. интервала

• Через год

< 0.03% от макс. интервала

• Через 5 лет

< 0.04% от макс. интервала

Номинальные условия

Внешняя температура

Температура хранения

-40 ... +85 °C (-40 ... 185 °F)

Функциональная температура

-40 ... +85 °C (-40 ... 185 °F)

Относительная влажность

< 98 %, с конденсацией

Электромагнитная совместимость

Согласно DIN EN 61326 and NAMUR NE21

Конструкция

Материал

Пластик, залитый

Вес

122 г (0.27 lb)

Размеры

См. "Габаритные чертежи"

Поперечное сечение жил

Макс. 2.5 мм2 (AWG 13)

Степень защиты по EN 60529

• Корпус

IP40

• Терминалы

IP00

Сертификаты и допуски

Взрывозащита ATEX

- Сертификат поверки типа EC

PTB 07 ATEX 2032X

• "Искробезопасная" защита

II 2(1) G Ex ia/ib IIC T6/T4

II 3(1) G Ex ia/ic IIC T6/T4

II 2(1) D Ex iaD/ibD 20/21 T115 °C

• Тип защиты „Невоспламеняющееся рабочее оборудование с ограниченной энергией“

II 3 G Ex nL IIC T6/T4

• Тип защиты  "equipment is non-arcing"

II 3 G Ex nA IIC T6/T4

Требования ПО к SIPROM T

Требования к ПО :

Windows ME, 2000 и XP; также Windows 95, 98 и 98SE, но только при подключении модема RS-232.

°C (°F)

°C

(°F)

°C

(°F)

По IEC 60751

Pt25

-200 ... +850 (-328 ... +1562)

10

(18)

0.2

(0.36)

Pt50

-200 ... +850 (-328 ... +1562)

10

(18)

0.15

(0.27)

Pt100 ... Pt200

-200 ... +850 (-328 ... +1562)

10

(18)

0.1

(0.18)

Pt500

-200 ... +850 (-328 ... +1562)

10

(18)

0.15

(0.27)

Pt1000

-200 ... +350 (-328 ... +662)

10

(18)

0.15

(0.27)

По  JIS C1604-81

Pt25

-200 ... +649 (-328 ... +1200)

10

(18)

0.2

(0.36)

Pt50

-200 ... +649 (-328 ... +1200)

10

(18)

0.15

(0.27)

Pt100 ... Pt200

-200 ... +649 (-328 ... +1200)

10

(18)

0.1

(0.18)

Pt500

-200 ... +649 (-328 ... +1200)

10

(18)

0.15

(0.27)

Pt1000

-200 ... +350 (-328 ... +662)

10

(18)

0.15

(0.27)

Ni 25 до Ni1000

-60 ... +250 (-76 ... +482)

10

(18)

0.1

(0.18)

Ω

Ω

Ω

Сопротивление

0 ... 390

5

0.05

Сопротивление

0 ... 2200

25

0.25

°C

(°F)

°C

(°F)

°C

(°F)

тип B

0 ... 1820

(32 ... 3308)

100

(180)

2¹⁾

(3.60)¹⁾

тип C (W5)

0 ... 2300

(32 ... 4172)

100

(180)

2

(3.60)

тип D (W3)

0 ... 2300

(32 ... 4172)

100

(180)

1²⁾

(1.80)²⁾

тип E

-200 ... +1000

(-328 ... +1832)

50

(90)

1

(1.80)

тип J

-210 ... +1200

(-346 ... +2192)

50

(90)

1

(1.80)

тип K

-230 ... +1370

(-382 ... +2498)

50

(90)

1

(1.80)

тип L

-200 ... +900

(-328 ... +1652)

50

(90)

1

(1.80)

тип N

-200 ... +1300

(-328 ... +2372)

50

(90)

1

(1.80)

тип R

-50 ... +1760

(-58 ... +3200)

100

(180)

2

(3.60)

тип S

-50 ... +1760

(-58 ... +3200)

100

(180)

2

(3.60)

тип T

-200 ... +400

(-328 ... +752)

40

(72)

1

(1.80)

тип U

-200 ... +600

(-328 ... +1112)

50

(90)

2

(3.60)

мВ

мВ

мкВ

Милливольтовый сенсор

-10 ... +70

2

40

Милливольтовый сенсор

-100 ... +1100

20

400
