Термометр сопротивления с резьбовым соединением для высокого давления производства Siemens

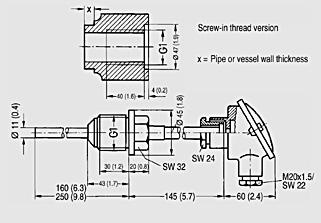

Конструкция

По DIN 43765:

Защитная трубка

• Форма

Как 2G, DIN 43772; цилиндрическая, ∅ 11 мм,(0.43 дюймов), толщина стенки 2 мм (0.08 дюймов)

• Дополнительная нагрузка

До 50 бар (725.2 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)

Ввинчивающаяся цапфа

G1; подходит уплотнительное кольцо 33 x 39, как форма C или D, DIN 7603

Измерительная вставка

Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дуймов)из нерж. стали; соединительный цоколь с прижимными пружинами

Время перехода (по VDI/VDE 3 522)

(по VDI/VDE 3 522)

• В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)

t_0.5 = 32 сек, t_0.9 = 96 сек

• В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)

t_0.5 = 2.2 мин, t_0.9 = 6.8 мин
