Приварной термометр сопротивления высокого давления с соединительной головкой и консолью подходит для диапазона температур от 0 до 540 или 550 °C (от 32 до 1004 или 1022 °F) и может поставляться также со встроенным измерительным преобразователем температуры.
Приварной термометр сопротивления высокого давления с соединительной головкой и консолью | |
|---|---|
Конструкция | По DIN 43767: Приварной термометр |
Защитная трубка |
|
| 4, DIN 43772; коническая, для приваривания, с внутренней резьбой M18 x 1,5 для консоли |
| До 450 бар (6527 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772) |
Консоль | Из нерж. стали, отвинчивающаяся |
Измерительная вставка | Сменная, со вставной измерительной трубкой из нерж. стали; соединительный цоколь с прижимными пружинами |
Время перехода (по VDI/VDE 3 522) (по VDI/VDE 3 522) |
|
| t0.5 = 25 сек, t0.9 = 80 сек |
Взрывозащита | II 1/2G EEx ia IIC T4/T6 |

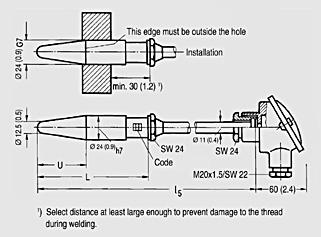

Приварной термометр сопротивления высокого давления с соединительной головкой и консолью, размеры в мм (дюймах)
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 70894 | 7MC1010-1FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 305mm; форма d1 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.78 | Заказать |
| 117370 | 7MC1010-1FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 305mm; форма d1 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 0.79 | Заказать |
| 117371 | 7MC1010-1FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 305; форма d1 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.78 | Заказать |
| 70895 | 7MC1010-1FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 305; форма d1 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 0.79 | Заказать |
| 70896 | 7MC1010-1GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 305mm; форма d1 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.78 | Заказать |
| 117372 | 7MC1010-1GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 305mm; форма d1 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 0.79 | Заказать |
| 70897 | 7MC1010-2FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d1 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.82 | Заказать |
| 70898 | 7MC1010-2FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d1 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 0.83 | Заказать |
| 117373 | 7MC1010-2FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 365; форма d1 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.82 | Заказать |
| 70899 | 7MC1010-2FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 365; форма d1 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 0.83 | Заказать |
| 70900 | 7MC1010-2GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d1 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.82 | Заказать |
| 70901 | 7MC1010-2GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d1 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 0.83 | Заказать |
| 117374 | 7MC1010-3FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d1 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.85 | Заказать |
| 70902 | 7MC1010-3FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d1 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 0.86 | Заказать |
| 70903 | 7MC1010-3FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 395; форма d1 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.85 | Заказать |
| 70904 | 7MC1010-3FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 395; форма d1 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 0.86 | Заказать |
| 70905 | 7MC1010-3GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d1 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.85 | Заказать |
| 70906 | 7MC1010-3GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d1 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 0.86 | Заказать |
| 70907 | 7MC1010-4FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d4 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.95 | Заказать |
| 70908 | 7MC1010-4FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d4 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 0.86 | Заказать |
| 117375 | 7MC1010-4FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 365; форма d4 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.95 | Заказать |
| 70909 | 7MC1010-4FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 365; форма d4 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 0.86 | Заказать |
| 117376 | 7MC1010-4GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d4 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.95 | Заказать |
| 70910 | 7MC1010-4GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 365mm; форма d4 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 0.86 | Заказать |
| 70911 | 7MC1010-5FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d4 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.98 | Заказать |
| 117377 | 7MC1010-5FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d4 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 70912 | 7MC1010-5FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 395; форма d4 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.98 | Заказать |
| 117378 | 7MC1010-5FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 65 mm общая длина 395; форма d4 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 117379 | 7MC1010-5GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d4 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.98 | Заказать |
| 117380 | 7MC1010-5GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 65mm общая длина 395mm; форма d4 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 70913 | 7MC1010-6FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 365mm; форма d2 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.95 | Заказать |
| 70914 | 7MC1010-6FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 365mm; форма d2 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 0.96 | Заказать |
| 117381 | 7MC1010-6FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 125mm общая длина 365; форма d2 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.95 | Заказать |
| 70915 | 7MC1010-6FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 125mm общая длина 365; форма d2 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 0.96 | Заказать |
| 70916 | 7MC1010-6GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 365mm; форма d2 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.95 | Заказать |
| 70917 | 7MC1010-6GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 365mm; форма d2 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 0.96 | Заказать |
| 70918 | 7MC1010-7FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d2 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 0.98 | Заказать |
| 70919 | 7MC1010-7FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d2 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 117382 | 7MC1010-7FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 125mm общая длина 395; форма d2 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 0.98 | Заказать |
| 117383 | 7MC1010-7FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 125mm общая длина 395; форма d2 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 70920 | 7MC1010-7GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d2 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 0.98 | Заказать |
| 117384 | 7MC1010-7GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d2 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 1 | Заказать |
| 117385 | 7MC1010-8FA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d5 материал защитной трубки 1.4571,550 градусов 1 рт-сопротивление в керамическом корпусе | 1.15 | Заказать |
| 117386 | 7MC1010-8FB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d5 материал защитной трубки 1.4571,550 градусов 2 рт-сопротивления в керамическом корпусе | 1.2 | Заказать |
| 70921 | 7MC1010-8FE2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 125mm общая длина 395; форма d5 материал защитной трубки 1.4571,550градусов 1 рт-сопротивление в керамическом корпусе | 1.15 | Заказать |
| 70922 | 7MC1010-8FF2. | приварной термометр сопротивления для выского давления с взрывозащитой с цапфой ,встраиваемая длина 125mm общая длина 395; форма d5 материал защитной трубки 1.4571,550градусов 2 рт-сопротивления в керамическом корпусе | 1.2 | Заказать |
| 117387 | 7MC1010-8GA2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d5 материал защитной трубки 1.7335,540 градусов 1 рт-сопротивление в керамическом корпусе | 1.15 | Заказать |
| 117388 | 7MC1010-8GB2. | приварной термометр сопротивления для выского давления с цапфой ,встраиваемая длина 125mm общая длина 395mm; форма d5 материал защитной трубки 1.7335,540 градусов 2 рт-сопротивления в керамическом корпусе | 1.2 | Заказать |
