Инновационный и улучшенный зажим для системы измерения температуры, который был раньше достижим только используемыми ранее методами.
Инновационный зажим используется в системе измерения температуры прежде всего для температурного контроля и управления производственным процессом в пищевых и фармацевтических промышленностях, а также в стерийных производствах.
Это полностью заменяет обычно используемую действующую систему измерения, не имея ни одного из неудобств: открытые трубопроводы, высокая стоимость сварочных работ, проблема потока и гигиены.
|
|
Siemens clamp-on-техника | Обычное измерение в линии |
Измерения, сопоставимые с встроенными (контактными) измерениями.
Пример применения показан на трубопроводе 13 x 1.5 mm (0.51 x 0.06 inch) сделаннном из нерж. стали с использованием термопасты.
Вход |
|
Измеряемая величина | Температура |
Диапазон измерения | -20 °C ... +160 °C |
Измеряемое сопротивление | 1 x Pt100 согласно EN 60751, Class A в 3-х проводной версии |
Выход |
|
| Pt100 |
| 4 ... 20 мA |
HART | 4 ... 20 мA, наложенный HART |
PROFIBUS PA и FOUNDATION fieldbus | Цифровой сигнал |
Погрешность измерения |
|
Время отклика/погрешность (смотри "Применения") | T0.9 = 6 с / приб. 0.5 °C (32.9 °F), стандартная версия |
Сравнительные условия |
|
| 13 x 1.5 мм (0.51 x 0.06 дюйма) сделан из нерж. стали |
| 20 °C (68 °F) |
| 120 °C (248 °F) |
| 3 м/с (9.84 фут/сек) |
Условия использования |
|
Номинальные диаметры трубы | Применяется для всех труб номинального диаметра 4 … 57 мм (0.16 … 2.24 дюйма). Специальные версии до 200 мм (7.87 дюймов) возможна версия с ленточным хомутом |
Степень защиты | IP65 согласно EN 60529 |
Конструкция |
|
Электрическое соединение |
|
Вес |
|
|
|
| прибл. 100 g |
| прибл. 200 g |
| прибл. 250 g |
|
|
| прибл. 300 g |
| прибл. 400 g |
| прибл. 450 g |
Измеряемый вход |
|
Труба |
|
| PVDF со встроенной системой в гигиеническом корпусе |
| Прибл. 0.2 %/10 K |
Сертификаты и допуски (available soon) |
|
Explosion protection ATEX |
|
EC сертификат |
|
Тип защиты "искробезопасное i" |
|
Интерфейс | Ui ≤ 30 V, Pi ≤ 200 mW |
| Ci и Li are negligibly small. |

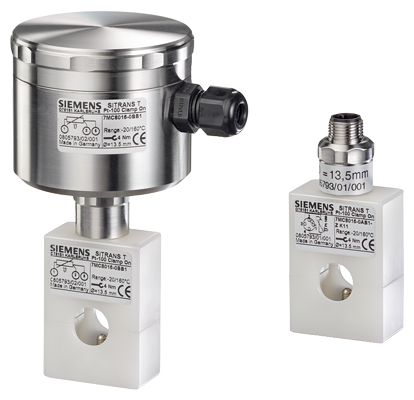

Измерение температуры выполняется с помощью модернизированного термометра сопротивления Pt100 с малым временем отклика, который помещен специальный одетый на трубу корпус, изготовленный из огнеупорной пластмассы. Измерительная вставка имеет специальный кончик температурного датчика, покрытый серебром, кончик равномерно прижимается к трубопроводу посредством пружины. Вставка гарантирует надёжный контакт к трубопроводу, что гарантирует надёжный результат измерений.
Устройство датчика Pt100 обычное, а также версия с соединительной головкой для установки преобразователя, стандартные сигналы 4-20 мА, а также HART, PROFIBUS PA и FOUNDATION fieldbus. Это гарантирует легкую интеграцию устройства.
Чтобы гарантировать выбор правильного устройства, необходимо знать диаметр трубы, на которой будет установлен датчик. Для специальных размеров, сначала выберите правильный размер воротника и определите необходимый размер в дополнительном тексте. Экономящие место версии для узких инсталляционных условий (например, связки трубы) также доступны (быстрозакрепляющаяся версия).
Необходимый сигнал продукции может быть выбран, как описано в разделе "Интеграция". Кабельный ввод может быть разный. Доступна искробезопасная версия по ATEX, и для газов и для пыли. Для правильного назначения после перекалибровки и воротник и имеющая размеры вставка отмечены регистрационным номером и диаметром трубопровода. Эти данные могут также быть выгравированы если требуется. Кроме того, клиенты могут выбрать уставки для передатчика, маркировку TAG и выбор 4-х проводной версии.
Мы рекомендуем использовать термо-пасту.
Resistance thermometers in clamp-on technique, round connector, field enclosure, cable gland, versions, dimensions in mm (inch)
Версии PROFIBUS PA соединены шиной и используется программное обеспечение SIMATIC PDM. Датчики FOUNDATION fieldbus установлены AMS. HART версия может быть конфигурирована через HART модем и соединена с SIMATIC PDM или AMS.
Для датчиков с 4 ... 20 мА без HART протокола, требуется специальный модем и ПО SIPROM T. Мы рекомендуем пользоваться USB версии модема. Интерфейс USB также обеспечивает питание.
Схема подключений соединительной головки
Схема соединения 4-/8-контактным круглым штекером M12
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 117612 | 7MC8016-..... | resistance thermometers for food, pharmaceuticals and biotechnology, clamp-on-rtd, with exchanceable insert | 0.1 | Заказать |
| 117992 | 7MF4997-1DA | hart-модем с интерфесом rs232 для подключения измерительных датчиков с hart-протоколом к компьютеру | 0.1 | Заказать |
| 71484 | 7MF4997-1DB | hart-модем с usb-интерфесом для подключения измерительных датчиков с hart-протоколом к компьютеру | 0.1 | Заказать |
| 72553 | 7NG3092-8KM | модем с интерфейсом rs232 для параметрирования измерительных преобразователей температуры sitrans th100/200, с программным обеспечением siprom t | 0.43 | Заказать |
| 72554 | 7NG3092-8KU | модем с usb- интерфейсом для параметрирования измерительных преобразователей температуры sitrans th100/200, с программным обеспечением siprom t | 0.3 | Заказать |
| 124555 | A5E00364512 | cd-rom for temperature measure- ment devices with dokumentation and software siprom t | 0.1 | Заказать |
