SITRANS LVS100 производства Siemens

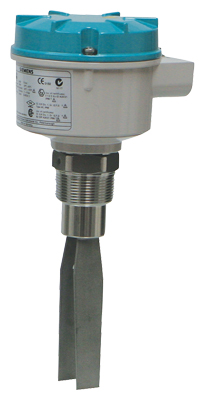

SITRANS LVS100

SITRANS LVS100 - вибрационный сигнализатор уровня для сыпучих материалов.

SITRANS LVS100 определяет минимальный, максимальный и промежуточный уровни для сухих сыпучих материалов в емкостях, силосах или бункерах.


SITRANS LVS100 имеет компактную конструкцию и может устанавливаться вверху, сбоку и под углом. Конструкция колебательной вилки обеспечивает чистоту зубцов. Уникальная конструкция вилки и полупроводниковой сборки обеспечивает отсутствие сбоев при определении уровней, даже в случае повреждения зубцов.


Сигнал электронной цепи воздействует на кристалл зонда, что заставляет вилку вибрировать. Если вилка покрыта материалом, то изменение частоты вибрации определеяетчя в электронной цепи, что приводит к тому, что состояние реле изменяется после секундной задержки. Если давление материала на вилку отсутствует, то вибрация прекращается и реле переходит в нормальное состояние.

  • Основное применение: сухие сыпучие материалы в емкостях, силосных хранилищах или бункерах



  • Высокая стойкость к механическим воздействиям
  • Высокая стойкость к внешней вибрациии
  • Поворотный корпус для удобства установки и монтажа
  • Подходит для определения уровня материалов с объемной плотностью от 60 г/л
  • По запросу клиента возможность удлинения до 2000 мм (78,74")



Принцип работы



Принцип измерения

Вибрационный сигнализатор уровня

Вход



Измеряемая величина

Нижняя, верхняя и требуемая

Частота измерения

200 Гц

Выход



Реле

DPDT реле

Задержка реле

При отсутствии вибрации: около 1 секунды



При восстановлении вибрации: около 1-2 секунд

Задержка сигнала

При переходе от незакрытого к закрытому состоянию зонда:
около 1 секунды



При переходе от закрытого к незакрытому состоянию зонда: около 1-2 секунд

Реле в безопасном режиме

Низкий или высокий, переключаемый

Аварийная сигнализация

Реле 8 A при 250 В AC, неиндуктивный



Реле 5 A при 30 В DC, неиндуктивный

Чувствительность

Низкая или высокая, переключаемая

Рабочие условия эксплуатации



Условия монтажа



Место установки

Внутри/снаружи

Внешние условия



Внешняя температура

-40 to +60 °C (-40 to +140 °F)

Категория монтажа

III

Степень загрязнения

2

Свойства материала



Температура в месте подключения к процессу

 -40 to +150 °C (-40 to +302 °F)

Макс. температура резьбового вывода

+80 °C (+176 °F)

Макс. температура поверхности корпуса (категория 2D)

+90 °C (+194 °F)

Макс. температура поверхности удлинителя (категория 1D)

+150 °C (+302 °F)

Давление (корпус)

Макс. 10 бар (145 фунтов на квадратный дюйм) Европейская Директива на устройства измерения давления 97/23/EC: Категория 1

Минимальная плотность материала

около 60 г/л (3,8 фунтов/фут3)

Конструктивные особенности



  • Материал



  • Корпус

Алюминий с эпоксидным покрытием

  • Подключение к процессу
  • Резьба 1¼" NPT [(Taper), ANSI/ASME B1.20.1], R 1½" [(BSPT), EN 10226]
  • Резьба R 1½ " [(BSPT), EN 10226], ½" NPT [(Taper), ANSI/ASME B1.20.1], скользящая муфта [мин. длина 500 мм (19.69")]
  • Материал резьбы: нерж. сталь 304 (1,4301) или 316TI (1.4571) в зависимости от конфигурации
  • Материал зубцов

Нержавеющая сталь 316TI (1.4571)

  • Класс защиты

IP66/тип 4/NEMA 4

  • Кабельный ввод

2 x M20x1.5 or 2 x ½" NPT

  • Вес

Стандартная версия, без удлинителя: около 1,7 кг

Питание

  • 19 to 230 В AC, +10%,
    50 to 60 ГЦ, 8 ВА
  • 19 to 50 В DC, +10%, 1.5 Вт

Сертификаты и допуски

  • CSA/FM общееиспользование
  • CE
  • CSA/FM пылевзрывозащита
  • C-TICK
  • ATEX II 1/2 D





 Установка SITRANS LVS100



Размеры SITRANS LVS100



SITRANS LVS100 соединения

Код Заказной номер Описание Вес (кг) Заказать
72078 7ML1830-1NS electronic module lvs100 dpdt relay-19-253 v ac 0.5 Заказать
118578 7ML1830-1NT sliding sleeve,r 1-1/2 inch din 2999 0.75 Заказать
118579 7ML1830-1NU sliding sleeve,npt 1-1/2 inch ansi b1.20.1 0.75 Заказать
118783 7ML1998-5FT63 manual,sitrans lvs100/200 4-lang 0.15 Заказать
72379 7ML5735-.....-.... sitrans lvs 100 standard : vibrating point level switch for high or low levels of bulk solids. sensitivity >60g/l. 1.8 Заказать
;
