Весоизмерительные ячейки производства Siemens

Весоизмерительные ячейки

Весоизмерительные ячейки подходят для небольших платформенных весов с одной нагрузочной ячейкой (макс. размер платформы 400 x 400 мм) а также для использования в взвешивающих механизмах средней точности в соответствии с Class III с макс. ценой деления nmax = 3000d.

SIWAREX WL260 SP-S AA



Возм. области применения

Подвесные путевые весы и платформенные весы

Конструктивное исполнение

Срезной стержень

Ном. нагрузка/макс. нагрузка Eмакс.

3, 5, 10, 20, 50, 100 кг

Класс точности по OIML R60

C3

Макс. цена деления nlc

3 000

Мин. цена деления Vмин



  • E макс = 3, 5, 10 кг

Eмакс/15 000

  • E макс = 20, 50 кг

Eмакс/7 500

  • E макс = 100 кг

Eмакс/12 000

Комбинированная погрешность Fcomb

± 0.02 % Cn

Переменность Fv

± 0.017 % Cn

Погрешность ползучести Fcr



  • 30 мин

± 0.02 % Cn

Температурный коэффициент



  • Нулевой сигналTKo

0.017 % Cn/5 K

  • ПоказательTKc

0.014 % Cn/5 K

Минимальная предварительная нагрузка Eмин

0 кг

Макс. рабочая нагрузка Lu

150 % Eмакс

Разрушающая нагрузка Ld

300 % Eмакс

Макс. поперечная нагрузка LIq

0.01 % Eмакс

Номинальный измерительный путь hn при Eмакс

< 0.6 мм

Напряжение питания (диапазон)

5 ... 12 В пост. тока

Номинальный показатель Cn

2.0 ± 0.2 мВ/В

Допуск нулевого сигнала D0

< ± 2 % Cn

Входное сопротивление Re

409 Ω ± 6 Ω

Выходное сопротивление Ra

350 Ω ± 3 Ω

Сопротивление изоляции Ris

5 000 MΩ at 50 V DC

Номинальный диапазон температур Btn

-10 ... +40 °C

Диапазон рабочих температур Btu

-35 ... +65 °C

Диапазон температур хранения Bts

-35 ... +65 °C

Материалы чувствительного элемента (DIN)

Алюминий

Степень защиты в соответствии с  EN 60529

IP65

Рекомендуемый момент затяжки крепежных винтов

15 ... 20 Нм

Кабельная разводка



Принцип действия

Цвет

  • EXC + (питание +)
  • Красный
  • EXC – (питание-)
  • Черный
  • SIG + (измерительный сигнал +)
  • Зеленый
  • SIG – (измерительный сигнал-)
  • Белый
  • Sense + (sensor line +)
  • Голубой
  • Sense - (sensor line -)
  • Коричневый
  • Экран
  • Прозрачный



Измерительный элемент встроен герметически и его выходной сигнал откалиброван.

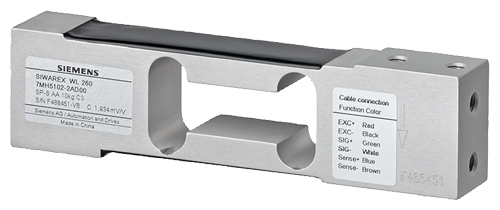

Весоизмерительная ячейка SIWAREX WL 260 SP-S AA

  • Вес (кг) : 0.5
Код Заказной номер Описание Заказать
118274 7MH5102-1KD00 siwarex wl 260 load cell sp-s aa 3kg c3 - rated load 3 kg - accuracy class c3 - 3 m cable length, 6 conductor - material aluminium - degree of protection ip65 Заказать
118275 7MH5102-1PD00 siwarex wl 260 load cell sp-s aa 5kg c3 - rated load 5kg - accuracy class c3 - 3m cable length, 6 conductor - material aluminium - degree of protection ip65 Заказать
71731 7MH5102-2AD00 siwarex wl 260 load cell sp-s aa 10kg c3 - rated load 10 kg - accuracy class c3 - 3 m cable length, 6 conductor - material aluminium - degree of protection ip65 Заказать
118276 7MH5102-2GD00 siwarex wl 260 load cell sp-s aa 20kg c3 - rated load 20kg - accuracy class c3 - 3m cable length, 6 conductor - material aluminium - degree of protection ip65 Заказать
71732 7MH5102-2PD00 siwarex wl 260 load cell sp-s aa 50kg c3 - rated load 50kg - accuracy class c3 - 3m cable length, 6 conductor - material aluminium - degree of protection ip65 Заказать
71733 7MH5102-3AD00 siwarex wl 260 load cell sp-s aa 100kg c3 - rated load 100kg - accuracy class c3 - 3m cable length, 6 conductor - material aluminium - degree of protection ip65 Заказать
;
