Весоизмерительные ячейки производства Siemens

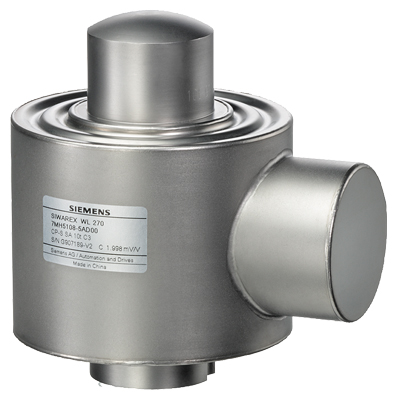

SIWAREX WL270 CP-S SA

Возм. области применения

Автомобильные весы, путевые железнодорожные весы, контейнерные весы

Конструктивное исполнение

Работает на сжатие

Ном. нагрузка/макс. нагрузка E_макс.

10, 20, 30, 50 т

Класс точности по OIML R60

C3

Макс. цена деления n_LC

3 000

Мин. цена деления V_мин

• E _макс = 10, 20, 50 т

E_max/10 000

Мин. диапазон применения  R  _мин(LC)

30 %

Комбинированная погрешность F_comb

± 0.02 % C_n

Переменность F_v

не применяется

Погрешность ползучести F_cr

• 30 мин

± 0.023 % C_n

Температурный коэффициент

•  Нулевой сигнал T_Ko

0.023 % C_n/5 K

•  Показатель T_Kc

0.017 % Cn/5 K

Минимальная предварительная нагрузка E_мин

0 кг

Макс. рабочая нагрузка L_u

150 % E_макс

Разрушающая нагрузка L_D

150 % E_макс

Макс. поперечная нагрузка L_Iq

10 % E_макс

Номинальный измерительный путь h_n при E_max

0.5 мм

Напряжение питания (диапазон)

5 … 12 В пост. тока

Номинальный показатель C_n

2.0 ± 0.02 мВ/В

Допуск нулевого сигнала D₀

≤ ± 1.0 % C_n

Входное сопротивление R_e

700 Ω ± 7 Ω

Выходное сопротивление R_a

700 Ω ± 7 Ω

Сопротивление изоляции R_is

5 000 MΩ at 50 V DC

Номинальный диапазон температур B_tn

-10 … +40 °C

Диапазон рабочих температур B_tu

-35 … +65 °C

Диапазон температур хранения B_ts

-35 … +65 °C

Материал датчика

Нержавеющая сталь

Степень защиты по EN 60529; IEC 60529

IP68

Кабельная разводка

Принцип действия

Цвет

• EXC + (питание +)

• Красный

• EXC – (питание -)

• Черный

• SIG + (измерительный сигнал +)

• Зеленый

• SIG – (измерительный сигнал -)

• Белый

• Экран

• Прозрачный

D

E

F

L

10, 20, 30

40

37.5

150

22

50

50

200

200

27
