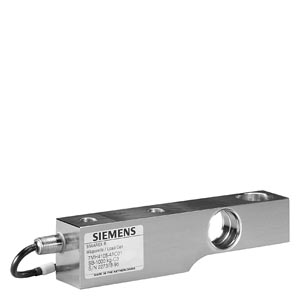

Весоизмерительная ячейка на базе срезного стержня, для эксплуатации в резервуарных, путевых и платформенных весах.
Весоизмерительные ячейки SIWAREX R, серия SB | |
|---|---|
возм. области применения | Резервуарные весы, ленточные, подвесные путевые весы и платформенные весы |
Конструктивное исполнение | срезной стержень |
Ном. нагрузка/макс. нагрузкаEmax. | 0,5/1/2/5 т |
класс точности по OIML R60 | C3 |
Макс. цена деления nLC | 3000 |
Мин. цена деления Vmin | Eмакс./10000 |
Мин. диапазон применения Rmin(LC) | 30% |
Комбинированная погрешность Fcomb | ≤ ± 0,02% Cn |
Переменность Fv | ≤ ± 0,01% Cn |
Возврат нулевого сигнала | ≤ ± 0,0167% Cn1) |
Погрешность ползучести Fcr | |
| ≤ ± 0,0245% Cn1) |
| ≤ ± 0,0053% Cn1) |
Температурный коэффициент | |
| ≤ ± 0,007% Cn/5 K |
| ≤ ± 0,0045% Cn/5 K |
Минимальная предварительная нагрузка Emin | ≥ 0% Emax. |
Макс. рабочая нагрузка Lu | 150% Emax. |
Разрушающая нагрузка Ld | 300% Emax. |
Макс. поперечная нагрузка LIq | 100% Emax. |
Номинальный измерительный путь hn приEmax. | ≤ 0,5 мм |
Напряжение питания Usr (эталонное значение) | 10 В |
Напряжение питания (диапазон) | 5 ... 18 В |
Номинальный показательCn | 2 мВ/В |
Допуск показателя Dc | ± 1% |
Допуск нулевого сигналаDo | ≤ ± 1,0% Cn |
Входное сопротивлениеRe | 350 Ω ± 3,5 Ω |
Выходное сопротивлениеRa | 350 Ω ± 3,5 Ω |
Сопротивление изоляцииRis | ≥ 5000 MΩ |
Номинальный диапазон температур Btn | -10 ... + 40 °C |
Диапазон рабочих температур Btu | -40 ... + 80 °C |
Диапазон температур хранения Bts | -40 ... + 90 °C |
Материалы чувствительного элемента (DIN) | Нержавеющая сталь, заводской номер 1.4542 |
Степень защиты по DIN EN 60 529; IEC 60 529 | IP66/IP68 |
Рекомендуемый момент затяжки крепежных винтов | 110 Нм (0,5 - 2 т) 540 Нм (5 т) |
SC-калибровка током 2) | Стандарт |
EEx(i)-сертификация (на выбор) | II 2 G EEx ib IIC T6/T4 |
Кабельная разводка | |
Принцип действия | Цвет |
|
|
|
|
|
|
|
|
|
|
1) Для номинальной температуры от -10 до +40 °C.
2) "Калибровка током"; номинальный показатель и выходное сопротивление согласованы таким образом, что выходной ток не выходит за пределы 0,05% от эталонного значения. Это упрощает параллельно подключение нескольких весоизмерительных ячеек.
Измерительный элемент представляет собой пружину напряжения среза из нержавеющей стали, на которой расположены расширительные измерительные полоски (DMS). DMS находятся под углом 45° к продольной оси сбоку на пружинном элементе и, таким образом, работают на срез. За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.

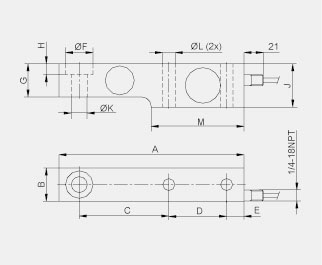

Номинальная нагрузка | A | B | C | D | E | ØF | G | H | J | ØK | ØL | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
0,5 ... 2 т | 203,2 | 36,5 | 98,4 | 63,5 | 19,1 | 30,2+0,2 | 36,5 | 11,9 | 47,6 | 17,5H11 | 14 | 101,6 |
5 т | 235,0 | 47,5 | 123,8 | 66,7 | 20,6 | 41,3+0,2 | 47,6 | 15,8 | 69,9 | 25,5H11 | 22 | 111,2 |
Весоизмерительная ячейка SIWAREX R, серия SB, размеры
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 71650 | 7MH3701-1AA1 | заземляющий кабель, длина 400 mm | 0.26 | Заказать |
| 118196 | 7MH4105-3KC01 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 500 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали для использования с промышленными весами класса 3 | 2 | Заказать |
| 118197 | 7MH4105-3KC11 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 500 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали - с классом зашиты eex ib iic t6 для использования с промышленными весами класса 3 | 2 | Заказать |
| 71657 | 7MH4105-4AC01 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 1000 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали для использования с промышленными весами класса 3 | 2 | Заказать |
| 71658 | 7MH4105-4AC11 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 1000 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали - с классом зашиты eex ib iic t6 для использования с промышленными весами класса 3 | 2 | Заказать |
| 118198 | 7MH4105-4DC01 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 2000 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали для использования сс промышленными весами класса 3 | 2 | Заказать |
| 71659 | 7MH4105-4DC11 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 2000 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали - с классом зашиты eex ib iic t6 для использования с промышленными весами класса 3 | 2 | Заказать |
| 118199 | 7MH4105-4KC01 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 5000 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали для использования с промышленными весами класса 3 | 4 | Заказать |
| 118200 | 7MH4105-4KC11 | siwarex r нагрузочные ячейки серии sb - расчетная нагрузка 5000 kg - 5 m кабель - max. 3000 масштабных интервалов - сделано из нержавеющей стали - с классом зашиты eex ib iic t6 для использования с промышленными весами класса 3 | 4 | Заказать |
| 71711 | 7MH4710-2AA | коробка для удлинения кабеля 4- или 6-проводного, защита ip66, размеры 80x75x57 mm. внимание: если кабель от тензодатчкиов будет удлинен с помощью siwarex- сигнального кабеля и если несколько | 0.5 | Заказать |
