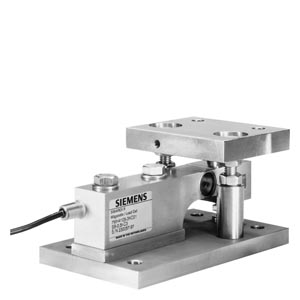

Комбинированный монтажный блок производства Siemens

Комбинированный монтажный блок состоит из подвижной стойки, головной плиты и плиты основания, а также из одного или двух винтов с потайной головкой, выполняющих роль ограничителей качания и стопоров подъема.

Самоцентрирующаяся подвижная опора позволяет головной плите и, соответственно, несущей конструкции следовать горизонтальным отклонениям (например, при колебаниях температуры). Конструкция стойки создает противодействующую силу, которая зависит от величины отклонения и приложенной нагрузки.

Ограничение качания предотвращает боковое отклонение и тем самым надежно защищает весоизмерительную ячейку от повреждений. Блок рассчитан на компенсацию максимальной горизонтальной силы в F_h = 10 кН. Макс. боковое отклонение составляет ±3 мм

Стопор подъема не дает несущей конструкции подниматься вверх на недопустимое расстояние. В весоизмерительных ячейкам с номинальной нагрузкой до 2 т стопор подъема способен выдерживать вертикальную силу не более F_v = 10 кН, а в ячейках до 5 т - не более F_v = 25 кН.

Интегрированная защита от перегрузки предохраняет весоизмерительные ячейки от повреждений при статической перегрузке с вертикальной силой до 40 кН (для ячеек с номинальной нагрузкой до 2 т) или 60 кН (для ячеек с номинальной нагрузкой до 5 т).

Весоизмерительная ячейка не входит в объем поставки комбинированного монтажного элемента.

Комбинированный монтажный блок для весоизмерительных ячеек SIWAREX R серии SB, размеры
