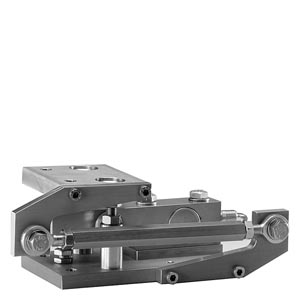

Соединение можно использовать в качестве дополнения к комбинированному монтажному блоку в весоизмерительных ячейках серии SB. Оно используется в том случае, если в ходе взвешивания возникают нежелательные горизонтальные силы, например, в резервуарных весах в процессе смешивания, или в конвейерных весах из-за ускорения взвешиваемого груза.
Соединение состоит из двух шариковых шарниров, переходника и двух фланцев для установки на комбинированном монтажном блоке.
Соединение может быть также установлено в дополнение к комбинированному монтажному элементу, если в процессе эксплуатации весов возникают неожиданные поперечные усилия, а комбинированный монтажный блок установлен согласно требованиям (см. "Соединения").
Соединение служит для отвода горизонтальных сил до 1,7 кН в фундамент и минимизации воздействия на весоизмерительную ячейку и монтажные компоненты.
Весоизмерительная ячейка комбинированный монтажный блок не входят в комплект поставки соединения.
Номинальная нагрузка | A | B | C | D | E | F | G | ØH | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|
0,5 т, 1 т, 2 т | 120 | 75 | 22,5 | 210 | 170 | 20 | 100 | 12 | 160 | 105 | 15 |
5 т | 150 | 90 | 30 | 250 | 205 | 25 | 120 | 14 | 190 | 140 | 20 |

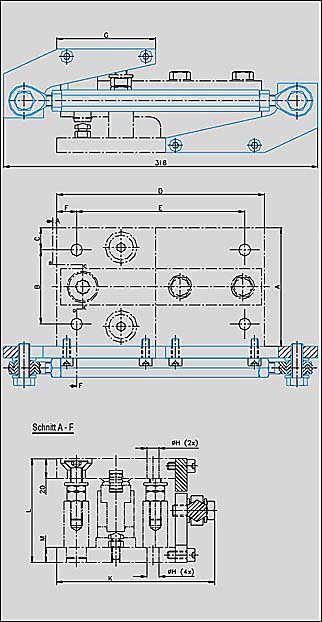

SIWAREX R Соединение для комбинированного монтажного блока для весоизмерительных ячеек серии SB, размеры
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 71694 | 7MH4135-4DQ12 | siwarex r добавочный боковой стержень к комбинированному установочному модулю для нагрузочных ячеек серии sb расчетная нагрузка 0.5 t/2 t сделано из нержавеющей стали | 1.052 | Заказать |
| 71697 | 7MH4135-4KQ12 | siwarex r добавочный боковой стержень к комбинированному установочному модулю для нагрузочных ячеек серии rc расчетная нагрузка 5 t сделано из нержавеющей стали | 0.23 | Заказать |
