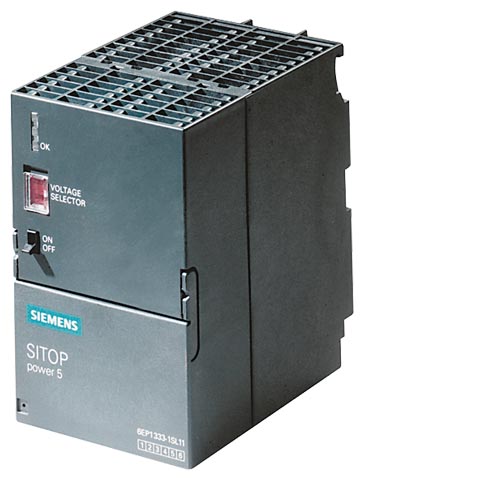

Исполнения SIPLUS S7-300 производства Siemens

Тип

5 A

Заказной номер

6ES7 307-1EA80-0AA0

Вход

Однофазный AC

Номинальное напряжение Vвх ном.

120/230 В AC устанавливается переключателем на блоке

Диапазон напряжений

от 93 до 132 В/от 187 до 264 В AC

Крутизна всплеска

VDE 0160 ограничение по кривой W2

Буферизация перебоев в питающей цепи при Iвых ном

> 20 мс при Vвх = 93/187 В

Номинальная частота в сети питания

50/60 Гц, от 47 до 63 Гц

Номинальный ток Iвх ном

2.1/1.2 A

Предельный ток в импульсе (+25 C)

< 45 A, < 3 мс

I²t

< 1.8 A2с (тип. 1.2 A2с)

Встроенный входной предохранитель

3.15 A/250 В slow (не доступен)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

от 10 A, с характеристикой С

Выход

Регулируемый, гальваническая развязка

Номинальное напряжение Vвых. ном.

24 В DC

Общая устойчивость

± 3 %

Установившаяся компенсация линии

Примерно. 0,2 %

Установившаяся компенсация нагрузки

Примерно. 0,4 %

Остаточная пульсация (переключающая частота примерно 50 kHz)

< 150 mVpp (обычно < 30 mVpp)

Всплески (ширина диапазона примерно 20 MHz)

< 240 mVpp (обычно < 150 mVpp)

Устанавливаемый диапазон

-

Индикатор состояния

Зеленый индикатор для 24 В OK

Реакция на переключение вкл/выкл

Без перерегулирования Vвых (мягкий старт)

Задержка запуска

< 3 с (обычно 100 мс)

Номинальный выходной ток Iвых ном

5 A

Диапазон тока

при + 70 °C

От 0 до 3.5 A

при + 60 °C (VI > 24 V)

От 0 до 5 A

Динамика V/I для

Короткого замыкания при старте

обычно 20 A для 180 мс

Короткого замыкания при работе

обычно 20 A для 80 мс

Параллельное подключение для повышения мощности

нет

Эффективность (КПД)

Эффективность при Vвых ном, I вых ном

Примерно 84%

Потери энергии при Vвых ном, Iвых ном

Примерно 23 Вт

Регулирование

Динамическая компенсация линии (Vвх ном ± 15%)

± 0.3 % Vвых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

± 3 % Vвых

Время коррекции

Шаг нагрузки 50…100 %

< 5 мс (обычно 0.2 мс)

Шаг нагрузки 100…50 %

< 5 мс (обычно 0.2 мс)

Защита и контроль

Выходная защита от перенапряжения

Дополнительная управляющая цепь, выключение при прибл. 30 В, автоперезапуск

Ограничение тока

от 5.5 до 6.5 A

Защита от короткого замыкания

Электронное выключение, авторестарт

Длительное короткое замыкание RMS тока

< 5 A

Индикатор перегрузка/ короткое замыкание

-

Безопасность

Изоляция первичная/ вторичная

Да, SELV выходное напряжение Vвых по EN 60 950 и EN 50 178, зазоры и монтажные расстояния > 8 мм

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мA (обычно 0.3 мA)

Испытания TÜV типа

Да

Маркировка CE

Да

UL/CSA одобрение

Да, UL/cUL список (UL 508, CSA 22.2)

FM одобрение

Морской сертификат

Да

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMC

Случайные помехи

EN 50 081-2, EN 55 011 Класс A

Ограничение гармоник

Не применяется

Помехоустойчивость

EN 50 082-2, IEC 801-2, -3, -4, -5 , prEN 50 121-3,-2

Рабочие спецификации

Диапазон температуры окружающего воздуха

от - 25 до + 70 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

от - 25 до + 85 °C

Класс влажности

Климатический класс 3K5 согласно EN 60 721, допустимая кратковременная конденсация

Механические характеристики

Клеммы

Входное питание L+1, M1, PE

Винтовые клеммы под толщину от 0.5 до 2.5 mm2 для одножильного/многожильного провода

Выход L+2

3 клеммы под толщину от 0.5 до 2.5 мм2

Выход M2

3 клеммы под толщину от 0.5 до 2.5 мм2

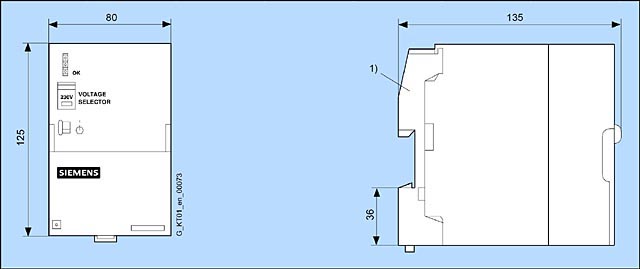

Размеры (W x H x D) в mm

80 x 125 x 120

Вес, приблизит.

0.57 кг

Установка

Быстрая установка на профильную шину S7

Аксессуары

Монтажный адаптер для стандартной DIN-шины и силового разъема: см. Аксессуары
