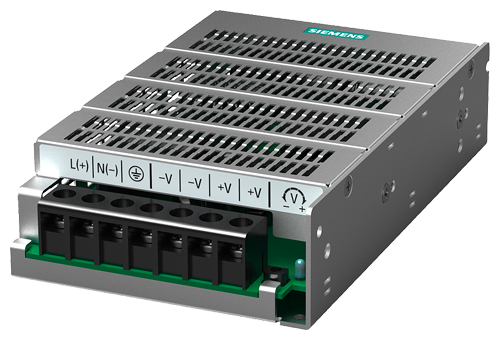

SITOP PSU100D =12В/8,3 A производства Siemens

Заказной номер

6EP1 322-1LD00

Вход

1-фазный AC

Номинальное напряжение V вх. ном

100-240 В AC

Диапазон напряжения

85 ... 264 В AC

Перегрузочная способность

-

Базовая буферизация при I вых ном

> 15 мс

Номинальная частота, диапазон

50/60 Гц; 47 ... 63 Гц

Номинальная сила тока I вх ном

2.0 to 1.1 A

Ограничение тока при включении (+25 °C)

< 75 A

I²t

Входной предохранитель

Встроенный

Рекомендованный автомат (IEC 898) на входе блока питания

От 10 A, Характеристика C или 16А - B

Выход

Управляемый, изолированный выход DC

Номинальное напряжение V вых ном

12 В DC

Общий допуск

±2%

• Установившаяся компенсация линии

Примерно 0.5 %

• Установившаяся компенсация нагрузки

Примерно 1.0 %

Остаточные пульсации

< 100 мВ_pp

Пики (ширина полосы частот: 20 Мгц)

< 100 мВ_pp

Диапазон заданных значений

11 ... 14 В

Индикация состояния

Зеленый светодиод для нормального состояния 12 В

Поведение при включении/выключении

Перерегулирование V_вых < 2 %

Задержка пуска / Нарастание напряжения

< 2.5 с/< 30 мс

Номинальное значение I вых. ном.

8,3 A

Диапазон тока

• до +60 °C

0 ... 8,3 A

• уменьшение нагрузочной способности

0 ... 4.1 A (до +70 °C)

Возможность параллельного включения для повышения мощности

Да, 2 блока

Эффективность

Коэффициент полезного действия

при U вых. ном., I вых.ном.

Примерно 84 %

Мощность потерь при U вых. ном., I вых. ном.

Примерно 19 Вт

Контуры регулирования

Динамическая компенсация линии (Vвх ном ± 15%)

< 0.5 % V_вых

Динамическая компенсация нагрузки (Iвых: 50/100/50 %)

Тип. ±5.0 % V_вых

Время коррекции

• Шаг нагрузки 50…100 %

Тип. 100 мс

• Шаг нагрузки 100…50 %

Тип. 100 мс

Защита и контроль

Защита от перенапряжения на выходе

< 17.6 В

Ограничение силы тока

9,9 A

Защита от короткого замыкания

Электронное отключение, автоматический перезапуск

Защита при длительном коротком замыкании

10 A

Индикатор перегрузки/короткого замыкания

-

Безопасность

Потенциальная развязка первичных цепей с вторичными

да, выходное напряжение SELV U вых. в соответствии с EN 60950 и EN 50178

Класс защиты

Класс I

Ток утечки

< 3.5 мA (тип. 1 мA)

Проверка Союза технадзора (TUV)

Да; CB схема

Маркировка CE

Да

UL/cUL (CSA) допуск к эксплуатации

cULus-listed (UL 508, CSA C22.2 No. 107.1), File E197259; cURus-recognized (UL 60950, CSA C22.2 No. 60950), File E151273

Взрывозащита

-

FM подтверждение

-

Морской сертификат

-

Степень защиты (EN 60529)

IP20

EMC

Помехи

EN 55022 класс B

Ограничение гармоник

Не применимо

Помехоустойчивость

EN 61000-6-2

Эксплуатационные данные

Диапазон температуры окружающего воздуха

-10 ... +70 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

-25 ... +85 °C

Класс влажность

Климатический класс 3K3 по EN 60 721, без конденсации

Механические характеристики

Клеммы

• Входное питание L, N, PE

Съемные винтовые зажимы , 1 x 0.3 ... 1.3 мм²

• Выход +


Съемный винтовой зажим , 2 x 0.3 ... 1.3 мм2

• Выход -

Съемный винтовой зажим , 2 x 0.3 ... 1.3 мм2

Размеры (Ш x В x Г) в мм

97 x 158 x 38

Вес, около

0.57 кг

Монтаж

Монтаж на стену на шурупах.

Дополнительные принадлежноти

-
