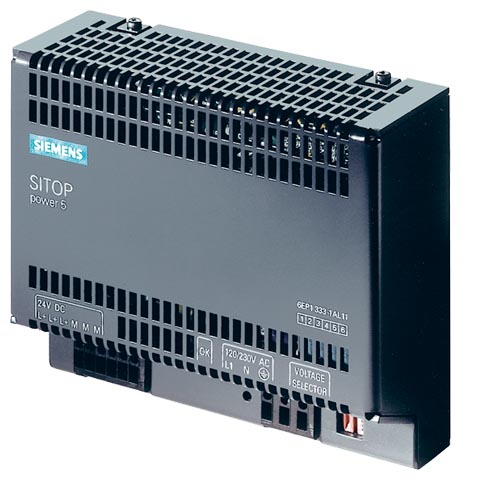

С малой монтажной глубиной производства Siemens

С малой монтажной глубиной

Блоки питания этого исполнения выпускаются в корпусах с миниальной монтажной глубиной и ориентированы на использование со станциями систем распределенного ввода-вывода.

Ток нагрузки, типовое значение

5 A

Заказной номер 1)

6EP1 333-1AL12

Вход

однофазный переменный ток

Номинальное напряжение Ue Nenn

~120/230 В Выбор уровня напряжения переключателем

Допустимые отклонения

от 85 до 132 В/ от 170 до 264 В AC

Электрическая прочность изоляции

2.3 x Vin rated, 1.3 мс

Допустимый перерыв в питании при Ia Nenn

> 20 мс при Vin = 93/187 В

Частота переменного тока

50/60 Гц, 47 … 63 Гц

Входной ток Ie Nenn

2.2/1.2 A

Пусковой ток (+25 °C)

< 32 A, < 3 мс

I2t

< 0.8 A2с

Встроенный предохранитель

T 3.15 A/250 В (не доступен)

Рекомендуемый LS-выключатель (IEC 898) в цепи питания

от 6 A, Характеристика C

Выход

регулируемый, изолированный от входных цепей

Номинальное напряжение Ua Nenn

24 В DC

Допустимые отклонения

± 1 %

в статике при холостом ходе

~ 0.1 %

в статике под нагрузкой

~ 0.5 %

Пульсации (тактовая частота: приблизительно 40 кГц)

< 150 mVss (типовое значение 40 mVss)

Выбросы (полоса: 20 МГц)

< 240 mVss (типовое значение 100 mVss)

Диапазон установок

22 … 29 В

Индикация

Зеленый светодиод индикации наличия выходного напряжения

Включение/ отключение питания

без перерегулирования по отношению к Ua (Программный запуск)


Индикатор состояния

Зеленый индикатор для 24 В OK

Реакция на переключение вкл/выкл

Без перерегулирования Vвых (мягкий старт)


Задержка включения/нарастание напряжения

< 2 с/стандартно 40 мс

Входной ток Ia Nenn

5 A

Диапазон изменения тока



до +45 °C

0 ... 5 A

до +60 °C

0 ... 5 A

Динамические параметры



Нарастание тока при КЗ

20 A за 500 мс, типовое значение

КЗ во время работы

20 A за 500 мс, типовое значение

Параллельное включение для увеличения выходной мощности

Да, 2 блока

Эффективность



К.П.Д. при Ua Nenn, Ia Nenn

~ 88 %

Рассеиваемая мощность при Ua Nenn, Ia Nenn

~ 17 Вт

Регулирование



Выходного напряжения при изменении входного напряжения, в динамике(Ue Nenn ±15 %)

± 0.3 % Ua

Выходного напряжения при изменении нагрузки, в динамике(Ia: 50/100/50 %)

± 0.5 % Ua

Время регулирования при изменении нагрузки



с 50 до 100 %

< 5 мс (типовое значение 0.1 мс)

со 100 до 50 %

< 5 мс (типовое значение 0.1 мс)

Защита и контроль



Защита от перенапряжения в цепи нагрузки

Дополнительный контур регулирования, отключение при 33 В, самостоятельный перезапуск

Ограничение тока тип.

от 5.5 до 6.5 A

Защита от короткого замыкания

Электронная, с автоматическим перезапуском

Ток срабатывания защиты

< 5 A

Индикатор перегрузки/ короткого замыкания

-

Надежность



Гальваническое разделение входных и выходных цепей

Есть, SELV-выходное напряжение Ua по EN 60 950 и EN 50 178

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Ток утечки

< 3,5 мА (типовое значение 0,26 мА)

Одобрение TUV

есть

Маркировка CE

есть

Одобрение UL/cUL (CSA)

есть, UL/CSA-Listed (UL 508, CSA 22.2), файл E143289

Одобрение FM

-

Морские сертификаты

-

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

Электромагнитная совместимость



Генерация шумов

EN 50 081-2, EN 55 022 класс B

Ограничение волновых воздействий

-

Стойкость к воздействию шумов

EN 61 000-6-2, EN 61 000-2, -3, -4, -5, -6,-11

Условия транспортировки, хранения и эксплуатации



Диапазон рабочих температур

0 to +60 °C при естественном охлаждении

Диапазон температур хранения и транспортировки

от -25 до +85 °C

Влажность

Климатический класс 3K3 по EN 60 721

Механические параметры



Подключение внешних цепей



Входное напряжение L, N, PE

клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников

Выход L+

3 клеммы с контактами под винт, 0,5 ... 2,5 мм2

Выход M

3 клеммы с контактами под винт, 0,5 ... 2,5 мм2

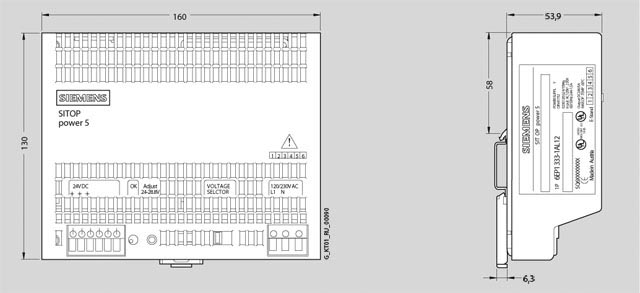

Габариты (B x H x T) в мм

160 x 130 x 60

Масса

0.6 кг

Монтаж 1)

Монтаж защелкиванием на стандартную рейку DIN EN 50 022-35 x 15/7.5

Аксессуары 1)

Монтажная корзина






Заказной номер:

6EP1 333-1AL12



Order No.

6EP1 333-1AL12

Technical specifications



Product

SITOP power

Power supply, type

24 V/5 A

Input



Input

1-phase AC

Supply voltage



  • 1 at AC nominal value

120 V

  • 2 at AC nominal value

230 V

  • Note

Set by means of selector switch on the device

Input voltage



  • 1 at AC

85 … 132 V

  • 2 at AC

170 … 264 V

Overvoltage resistance

2.3 × Vin rated, 1.3 ms

Mains buffering at Iout rated, min.

20 ms

Mains buffering

at Vin = 93/187 V

Rated line frequency



  • 1

50 Hz

  • 2

60 Hz

Rated line range

47 … 63 Hz

Input current



  • at nominal level of the input voltage 120 V nominal value

2.2 A

  • at nominal level of the input voltage 230 V nominal value

1.2 A

Switch-on current limiting (+25 °C), max.

32 A

Duration of current limiting at 25 °C maximum

3 ms

I²t, max.

0.8 A²·s

Built-in incoming fuse

T 3,15 A/250 V (not accessible)

Protection in the mains power input (IEC 898)

Recommended miniature circuit breaker: from 6 A, characteristic C

Output



Output

controlled, isolated DC voltage

Rated voltage Vout DC

24 V

Total tolerance, static ±

1 %

Static mains compensation, approx.

0.1 %

Static load balancing, approx.

0.5 %

Residual ripple peak-peak, max.

150 mV

Residual ripple peak-peak, typ.

40 mV

Spikes peak-peak, max. (bandwidth: 20 MHz)

240 mV

Spikes peak-peak, typ. (bandwidth: 20 MHz)

100 mV

Adjustment range

22 … 29 V

Product feature output voltage adjustable

Yes

Output voltage setting

via potentiometer

Status display

Green LED for 24 V OK

On/off behavior

No overshoot of Vout (soft start)

Startup delay, max.

2 s

Voltage rise, typ.

40 ms

Rated current value Iout rated

5 A

Current range

0 … 5 A

delivered active power typ.

120 W

short-term overload current at short-circuit during run-up typical

20 A

Duration of overloading ability for excess current on short-circuiting during the start-up

500 ms

short-term overload current at short-circuit during operation typical

20 A

Duration of overloading ability for excess current on short-circuiting during the operational phase

500 ms

Parallel switching for enhanced performance

Yes

Numbers of parallel switchable units for enhanced performance

2

Efficiency



Efficiency at Vout rated, Iout rated, approx.

88 %

Power loss at Vout rated, Iout rated, approx.

17 W

Closed-loop control



Dynamic mains compensation (Vin rated ±15 %), max.

0.3 %

Dynamic load smoothing (Iout: 50/100/50 %), Uout ± typ.

0.5 %

Load step setting time 50 to 100%, typ.

0.1 ms

Load step setting time 100 to 50%, typ.

0.1 ms

Protection and monitoring



Output overvoltage protection

Additional control loop, shutdown at approx. 33 V, automatic restart

Current limitation

5.5 … 6.5 A

Characteristic feature of the output short-circuit protected

Yes

Short-circuit protection

Electronic shutdown, automatic restart

Enduring short circuit current Effective level maximum

5 A

Overload/short-circuit indicator

-

Safety



Primary/secondary isolation

Yes

Potential separation

Safety extra low output voltage Vout according to EN 60950-1 and EN 50178

Protection class

Class I

stray current



  • maximum

3.5 mA

  • typical

0.26 mA

CE mark

Yes

UL/CSA approval

Yes

UL/cUL (CSA) approval

cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259

Explosion protection

-

FM approval

No

FM approval

-

CB approval

No

Marine approval

-

Degree of protection (EN 60529)

IP20

EMC



Emitted interference

EN 55022 Class B

Supply harmonics limitation

-

Noise immunity

EN 61000-6-2

Operating data



Ambient temperature



  • in operation

0 … 60 °C

    • Note

with natural convection

Ambient temparature



  • on transport

-40 … +85 °C

Ambient temparature



  • in storage

-40 … +85 °C

Humidity class according to EN 60721

Climate class 3K3, no condensation

Mechanics



Connection technology

screw-type terminals

Connections



  • Supply input

L, N, PE: 1 screw terminal each for 0.5 ... 2.5 mm² single-core/finely stranded

  • Output

L+, M: 3 screw terminals each for 0.5 ... 2.5 mm²

  • Auxiliary

-

Width of the housing

160 mm

Height of the housing

130 mm

Depth of the housing

60 mm

Installation width

160 mm

Installation height

230 mm

Weight, approx.

0.6 kg

Product feature of the housing housing for side-by-side mounting

Yes

Type of mounting wall mounting

No

Type of fixing cap rail mounting

Yes

Type of mounting S7-300 rail mounting

No

Installation

Snaps onto DIN rail EN 60715 35x7.5/15
