С малой монтажной глубиной производства Siemens

Блоки питания этого исполнения выпускаются в корпусах с миниальной монтажной глубиной и ориентированы на использование со станциями систем распределенного ввода-вывода SIMATIC ET 200B и другими.

Блок питания	10 A
Заказной номер	6EP1 334-1AL12
Вход	однофазный переменный ток
Номинальное напряжение Ue Nenn	~120/230 В Выбор уровня напряжения переключателем
Допустимые отклонения	от 85 до 132 В/от 170 до 264 В AC
Электрическая прочность изоляции	2.3 x Vin rated, 1.3 мс
Допустимый перерыв в питании при Ia Nenn	> 20 мс при Vin = 93/187 В
Частота переменного тока	50/60 Гц, от 47 до 63 Гц
Входной ток Ie Nenn	4/2.5 A
Пусковой ток (+25 °C)	< 65 A, < 3 мс
I2t	< 3.3 A2с
Встроенный предохранитель	T 6.3 A/250 В (недоступен)
Рекомендуемый LS-выключатель (IEC 898) в цепи питания	от 10 A, характеристика C
Выход	регулируемый, изолированный от входных цепей
Номинальное напряжение Ua Nenn	24 В DC
Допустимые отклонения	± 1 %
 в статике при холостом ходе	Около. 0.1 %
 в статике под нагрузкой	Около. 0.5 %
Пульсации (тактовая частота: приблизительно 50 кГц)	< 150 mVpp (тип. 50 mVpp)
Выбросы (полоса: 20 МГц)	< 240 mVpp (тип. 200 mVpp)
Диапазон	22 - 29 В
Индикация	зелёный LED для 24 В O.K.
Включение/ отключение питания	без перерегулирования по отношению к Ua (Программный запуск)
Время включения/установления напряжения	< 2 сек. (станд.40 мс)
Входной ток Ia Nenn	10 A
Диапазон изменения тока
 до +45 °C	от 0 до 10 A
 до +60 °C	от 0 до 10 A
Динамические параметры
 Нарастание тока при КЗ	тип. 35 A за 700 мс
 КЗ во время работы	тип. 35 A за 700 мс
Параллельное включение для увеличения выходной мощности	Да, 2 блока
Эффективность
К.П.Д. при Ua Nenn, Ia Nenn	Около. 89 %
Рассеиваемая мощность при Ua Nenn, Ia Nenn	Около. 30 Вт
Регулирование
Выходного напряжения при изменении входного напряжения, в динамике(Ue Nenn ±15 %)	± 0.3 % Vout
Выходного напряжения при изменении нагрузки, в динамике(Ia: 50/100/50 %)	± 0.6 % Vout
Время регулирования при изменении нагрузки
 с 50 до 100 %	< 5 мс (станд. 0.1 мс)
 со 100 до 50 %	< 5 мс (станд. 0.2 мс)
Защита и контроль
Защита от перенапряжения в цепи нагрузки	Дополнительный контур регулирования, отключение при 33 В, самостоятельный перезапуск
Ограничение тока	11 - 13 A
Защита от короткого замыкания	Электронная, с автоматическим перезапуском
Ток срабатывания защиты	< 10 A
Индикатор КЗ / перегрузкм	-
Надежность
Гальваническое разделение входных и выходных цепей	Есть, SELV-выходное напряжение Ua по EN 60 950 и EN 50 178
Класс защиты	Класс I
Ток утечки	< 3.5 мA (тип. 0.27 мA)
Одобрение TUV	Есть
Маркировка CE	Есть
Одобрение UL/cUL (CSA)	Есть, UL/CSA-Listed (UL 508, CSA 22.2), файл E143289
Одобрение FM	-
Морские сертификаты	-
Степень защиты (EN 60 529; VDE 0470 T1)	IP 20
EMC
Генерация шумов	EN 50 081-2, EN 55 022 Класс B
Ограничение волновых воздействий	-
Стойкость к воздействию шумов	EN 61 000-6-2, EN 61 000-2, -3, -4, -5, -6, -11
Условия транспортировки, хранения и эксплуатации
Диапазон рабочих температур	от 0 до +60 °C при естественном охлаждении
Диапазон температур хранения и транспортировки	от -25 до +85 °C
Влажность	Климатический класс 3K3 по EN 60 721
Механические параметры
Подключение внешних цепей
Входное напряжение L, N, PE	клеммы с контактами под винт 0,5 ... 2,5 мм2 с или без наконечников
 Выход L+	3 клеммы с винтовыми зажимами от 0.5 до 2.5 мм2
 Выход M	3 клеммы с винтовыми зажимами от 0.5 до 2.5 мм2

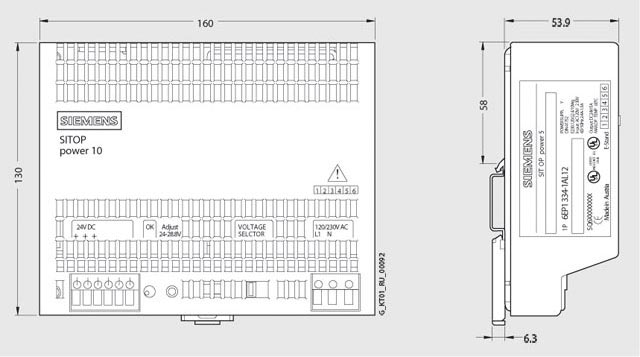

Габариты (B x H x T) в мм	160 x 130 x 60
Масса	0.72 кг
Монтаж	На стандартную профильную шину DIN EN 50 022-35 x 15/7.5
Аксессуары	Монтажная скоба

Заказной номер:

6EP1 334-1AL12

Order No.	6EP1 334-1AL12
Technical specifications
Product	SITOP power
Power supply, type	24 V/10 A
Input
Input	1-phase AC
Supply voltage
1 at AC nominal value	120 V
2 at AC nominal value	230 V
Note	Set by means of selector switch on the device
Input voltage
1 at AC	85 … 132 V
2 at AC	170 … 264 V
Overvoltage resistance	2.3 × Vin rated, 1.3 ms
Mains buffering at Iout rated, min.	20 ms
Mains buffering	at Vin = 93/187 V
Rated line frequency
1	50 Hz
2	60 Hz
Rated line range	47 … 63 Hz
Input current
at nominal level of the input voltage 120 V nominal value	4 A
at nominal level of the input voltage 230 V nominal value	2.5 A
Switch-on current limiting (+25 °C), max.	65 A
Duration of current limiting at 25 °C maximum	3 ms
I²t, max.	3.3 A²·s
Built-in incoming fuse	T 6.3 A/250 V (not accessible)
Protection in the mains power input (IEC 898)	Recommended miniature circuit breaker: from 10 A, characteristic C
Output
Output	controlled, isolated DC voltage
Rated voltage Vout DC	24 V
Total tolerance, static ±	1 %
Static mains compensation, approx.	0.1 %
Static load balancing, approx.	0.5 %
Residual ripple peak-peak, max.	150 mV
Residual ripple peak-peak, typ.	50 mV
Spikes peak-peak, max. (bandwidth: 20 MHz)	240 mV
Spikes peak-peak, typ. (bandwidth: 20 MHz)	200 mV
Adjustment range	22 … 29 V
Product feature output voltage adjustable	Yes
Output voltage setting	via potentiometer
Status display	Green LED for 24 V OK
On/off behavior	No overshoot of Vout (soft start)
Startup delay, max.	2 s
Voltage rise, typ.	40 ms
Rated current value Iout rated	10 A
Current range	0 … 10 A
delivered active power typ.	240 W
short-term overload current at short-circuit during run-up typical	35 A
Duration of overloading ability for excess current on short-circuiting during the start-up	0.7 s
short-term overload current at short-circuit during operation typical	35 A
Duration of overloading ability for excess current on short-circuiting during the operational phase	0.7 s
Parallel switching for enhanced performance	Yes
Numbers of parallel switchable units for enhanced performance	2
Efficiency
Efficiency at Vout rated, Iout rated, approx.	89 %
Power loss at Vout rated, Iout rated, approx.	30 W
Closed-loop control
Dynamic mains compensation (Vin rated ±15 %), max.	0.3 %
Dynamic load smoothing (Iout: 50/100/50 %), Uout ± typ.	0.6 %
Load step setting time 50 to 100%, typ.	0.1 ms
Load step setting time 100 to 50%, typ.	0.2 ms
Protection and monitoring
Output overvoltage protection	Additional control loop, shutdown at approx. 33 V, automatic restart
Current limitation	11 … 13 A
Characteristic feature of the output short-circuit protected	Yes
Short-circuit protection	Electronic shutdown, automatic restart
Enduring short circuit current Effective level maximum	10 A
Overload/short-circuit indicator	-
Safety
Primary/secondary isolation	Yes
Potential separation	Safety extra low output voltage Vout according to EN 60950-1 and EN 50178
Protection class	Class I
stray current
maximum	3.5 mA
typical	0.27 mA
CE mark	Yes
UL/CSA approval	Yes
UL/cUL (CSA) approval	cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Explosion protection	-
FM approval	No
FM approval	-
CB approval	No
Marine approval	-
Degree of protection (EN 60529)	IP20
EMC
Emitted interference	EN 55022 Class B
Supply harmonics limitation	-
Noise immunity	EN 61000-6-2
Operating data
Ambient temperature
in operation	0 … 60 °C
Note	with natural convection
Ambient temparature
on transport	-40 … +85 °C
Ambient temparature
in storage	-40 … +85 °C
Humidity class according to EN 60721	Climate class 3K3, no condensation
Mechanics
Connection technology	screw-type terminals
Connections
Supply input	L, N, PE: 1 screw terminal each for 0.5 ... 2.5 mm² single-core/finely stranded
Output	L+, M: 3 screw terminals each for 0.5 ... 2.5 mm²
Auxiliary	-
Width of the housing	160 mm
Height of the housing	130 mm
Depth of the housing	60 mm
Installation width	160 mm
Installation height	230 mm
Weight, approx.	0.72 kg
Product feature of the housing housing for side-by-side mounting	Yes
Type of mounting wall mounting	No
Type of fixing cap rail mounting	Yes
Type of mounting S7-300 rail mounting	No
Installation	Snaps onto DIN rail EN 60715 35x7.5/15

Описание : sitop power 10, стабилизир. блок питания специальной линии: гальван. разд. входных и выходных цепей; 1-фазн. входн. напр. ~93 … 132/ 187 … 264 в, 47 … 63 гц; выход =24 в/ 10 a; защита нагрузки от перенапряж. и кз
Вес (кг) : 0.72
