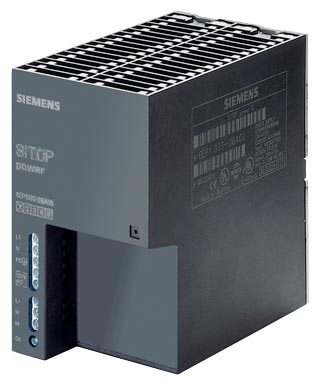

Версия класса 2 производства Siemens

Блок питания

3.7 A

Заказной номер

6EP1 332-2BA00

Входная цепь

1-фазный переменный ток

Номинальное входное напряжение V_{in rated}

~ 120/230 В
Устанавливается перемычкой

Допустимый диапазон отклонений

~93 ... 132 В/187 ... 264 В

Допустимые перенапряжения

2.3 x V_{in rated}, 1.3 мс

Допустимый перерыв в питании I_{out rated}

> 20 мс при V_e = 93/187 В

Номинальное значение; допустимый диапазон изменения частоты переменного тока

50/60 Гц; 47 ... 63 Гц

Номинальный входной ток I_{in rated}

1.8/0.7 A

Пиковый ток включения (+25 °C)

< 32 A, в типовом варианте 3 мс (V_e = 230 В)

I²t

< 0.8 A²с

Встроенный предохранитель

T 3,15 A/250 В (недоступен пользователю)

Рекомендуемый автоматический выключатель (IEC 898) в цепи питания

От 6 A, характеристика C

Цепь питания нагрузки

Регулируемая, с разделением на постоянном токе

Номинальное выходное напряжение V_{out rated}

=24 В

Допустимые отклонения выходного напряжения

±3 %

• Статическая компенсация колебаний входного напряжения

Приблизительно 0.1 %

• Статическая компенсация выходного напряжения при изменении нагрузки

Приблизительно 0.2 %

Пульсация выходного напряжения

< 150 мВ_pp

Помехи (диапазон: 20 МГц)

< 240 мВ_pp

Диапазон настройки выходного напряжения

22,8 ... 26,4 В

Индикация наличия выходного напряжения

Зеленый светодиод 24 V OK

Реакция на активацию/ деактивацию

С перерегулированием V_out приблизительно 4 % (программный пуск)

Задаержка включения/ нарастания выходного

< 3 с/ 80 мс, типовое значение

Номинальный выходной ток I_{out rated}

3.7 A

Допустимый диапазон изменений

• до + 45 °C

0 ... 3.7 A

• до + 60 °C

0 ... 3.7 A

Динамическая перегрузка по току

• при включении на короткое замыкание

Типовое значение 7 A в течение 100 мс

• при коротком замыкании во время работы

Типовое значение 7 A в течение 200 мс

Параллельное включение для увеличения выходной мощности

Допускается, до 2 блоков питания ¹⁾

Эффективность

КПД при V_{out rated}, I_{out rated}

Приблизительно 80 %

Потери мощности при V_{out rated}, I_{out rated}

Приблизительно 22 Вт

Автоматическая стабилизация выходного напряжения

Динамическая компенсация колебаний входного напряжения (V_{in rated} ±15 %)

±0.3 % V_out , типовое значение

Динамическая компенсация при изменении нагрузки (I_out: 50/100/50 %)

±2.5 % V_out , типовое значение

Время установки выходного напряжения при изменении нагрузки

• с 50 до 100 %

0.2 мс, типовое значение

• со 100 до 50 %

0.2 мс, типовое значение

Защита и мониторинг

Защита от перенапряжений на выходе

Есть, по EN 60950

Ограничение тока нагрузки

3.8 ... 4.1 A, типовое значение

Защита от коротких замыканий

Электронное отключение, автоматический рестарт

Длительный ток короткого замыкания

-

Индикатор перенапряжения/ короткого замыкания

-

Безопасность

Гальваническое разделение первичных и вторичных цепей

Есть, безопасно низкое выходное напряжение V_out по EN 60950

Класс защиты

Класс I

Ток утечки

< 3.5 мА (типовое значение 0.4 мА)

Одобрение немецкого технического инспектората

Схема CB

Марка CE

Есть

Одобрения UL/cUL (CSA)

cULus-список (UL 508, CSA C22.2 № 142), файл E143289; cURus-признание (UL 1950, CSA C22.2 № 60950), файл E151273; UL 1310

Ex-защита

-

Морские сертификаты

-

Степень защиты (EN 60529; VDE 0470 T1)

IP20

Электромагнитная совместимость

Генерируемые помехи

EN 55022, класс B

Ограничение гармоник в цепи питания

EN 61000-3-2

Стойкость к воздействию помех

EN 61000-6-2

Условия эксплуатации, траспортировки, хранения

Диапазон рабочих температур

0 ... +60 °C с естественным охлаждением

Диапазон температур хранения и транспортировки

‑25 … +85 °C

Влажность

Климатический класс 3K3 по EN 60721, без конденсата

Конструкция

Подключение:

• цепей питания L, N, PE


Один контакт под винт для каждого проводника сечением 0.5 ... 2.5 мм²

• выход +

1 контакт под винт для проводника сечением 0.5 ... 2.5 мм²

• выход ‑

1 контакт под винт для проводника сечением 0.5 ... 2.5 мм²

Габариты (Ш x В x Г) в мм

75 x 125 x 125

Масса, приблизительно

0.75 кг

Монтаж

На профильную шину DIN  EN 60715-35x7,5/15

Приспособления

-
