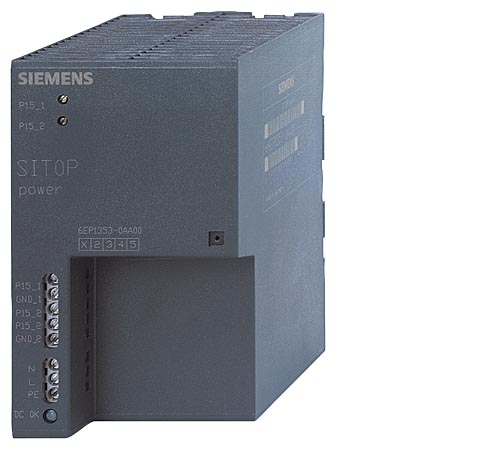

Сдвоенный блок питания 2 х 15 В производства Siemens

Сдвоенный блок питания 2 х 15 В

Блок питания с двумя выходами =15 В/3.5 А, которые могут использоваться независимо друг от друга, включаться последовательно или параллельно. Например, для построения двуполярного блока питания.

Номер заказа:

6EP1 353-0AA00



Технические характеристики

Тип

2 х 15 A/3,5 А

Заказной номер

6EP1 353-0АA00

Вход

Однофазный AC

Номинальное напряжение V вх.ном.

от 120 до 230 В AC

Диапазон напряжений

от 93 до 264 В AC

Крутизна всплеска

Согласно EN 61 000-6-1 таблица 4

Буферизация перебоев в питающей цепи при Iвых.ном.

> 10/40 мс при Vвх = 93/187 В

Номинальная частота в сети питания, диапазон

50/60 Гц, от 47 до 63 Гц

Номинальный ток I вх.ном.

1.9/1.15 A

Предельный ток в импульсе (+25 0C)

< 30 A, стандартно 3 мс

I2t

< 3 A2с

Встроенный входной предохранитель

Т 4 A/250 В (не доступен)

Рекомендуемый автомат защиты (IEC 898) на питающем кабеле

от 10 A, с характеристикой C или 16 А, с характиристикой В

Выход

Регулируемый, гальваническая развязка

Номинальное напряжение V вых.ном.

2 х 15 В DC

Общая устойчивость

± 2 %

• Установившаяся компенсация линии

Приблизительно 0.2 %

• Установившаяся компенсация нагрузки

Приблизительно 0.2 %

Остаточная пульсация (переключающая частота примерно 50 кГц)

< 50 mVpp

Всплески (ширина диапазона: 20 MГц)

< 150mVpp

Устанавливаемый диапазон

от 14.5 до 17 В

Индикатор состояния

Зеленый индикатор >10 В

Реакция на переключение вкл/выкл

Без перерегулирования Vвых.<3% (мягкий старт)

Задержка запуска

< 1 с

Номинальный выходной ток I вых.ном.

2 х 3.5 A

Диапазон тока



при +45 °C

2 х от 0 до 3.5 A

при +60 °C

2 х от 0 до 2.5 A

Параллельное включение для повышения мощности

Да

Эффективность



Эффективность при V вых.ном., I вых.ном.

> 80 %

Потери энергии при V вых.ном., I вых.ном.

Примерно 2.7 Вт

Регулирование



Динамическая компенсация нагрузки (Iвых: 10/90/10 %)

± 2 % Vвых.

Время коррекции



Защита и контроль



Выходная защита от перенапряжения

Да, согласно EN 60 950

Ограничение тока

тип. 4.9…6 A

Защита от короткого замыкания

Электронное выключение, авторестарт

Индикатор перегрузка/ короткое замыкание

-

Безопасность



Изоляция первичная/ вторичная

Да, SELV выходное напряжение Vвых. согласно EN 60 950

Класс защиты (IEC 536; VDE 0106 T1)

Класс I

Потери тока

< 3.5 мA

TÜV – тест

-

Маркировка CE

Да

UL/cUL (CSA) одобрение

Да, UL/cUL список (UL 508, CSA 22.2)

FM одобрение

-

Морской сертификат

-

Степень защиты (EN 60 529; VDE 0470 T1)

IP 20

EMC



Случайные помехи

EN 50 081-1, EN 55 011 Класс A

Ограничение гармоник

-

Помехоустойчивость

EN 50 082-2

Рабочие спецификации



Диапазон температуры окружающего воздуха

от 0 до +60 °C с естественной вентиляцией

Диапазон температур транспортировки и хранения

от -40 до +70 °C

Класс влажности

5..95%

Механические характеристики



Клеммы



Входное питание L, N, PE

Винтовая клемма для одножильного/многожильного провода, каждая толщиной от 0.5 до 2.5 мм2

Выход L+

1 клемма под толщину от 0.5 до 2.5 мм2

Выход M (земля)

2 клеммы под толщину от 0.5 до 2.5 мм2

Размеры (Ш x В x Г) мм

75 x 125 x 125

Все, приблизительно.

0.75 кг

Установка

Быстрая установка на стандартную профильную шину DIN EN 50 022-35x15/7.5

Аксессуары

-




  • Описание : sitop power 15v, стабилизир. блок питания: гальван. разд. вход. и выход. цепей; 1-фазн. входн. напр.: ~93 … 264 в, 47 … 63 гц; выход: 2 х =15 в/ 3.5a (двуполярный); защита нагрузки от перенапряж. и кз; рег. уровень выход. напряжения =14.5 ... 17 в
  • Вес (кг) : 0.8
Код Заказной номер Заказать
61899 6EP1353-0AA00 Заказать
;
