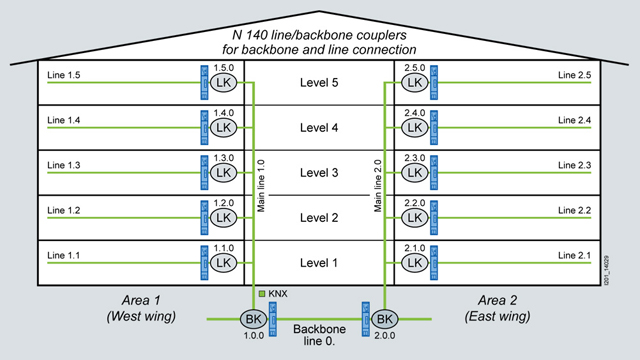

В класической топологии, все линейные и магистральные устройства сопряжения - традиционные линейно-зонные KNX устройства.
Эта надежная, проверенная и широко применяемая топология. Длина шинного кабеля ограничена пространством одного здания.

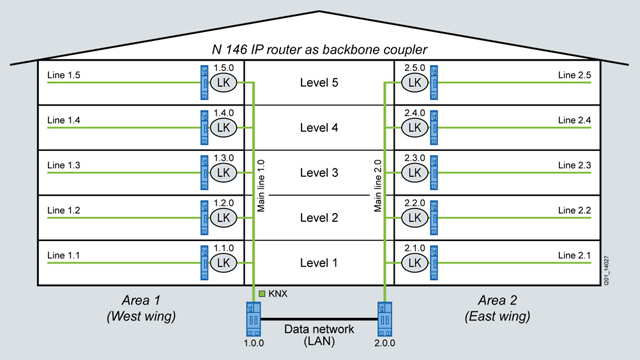

В современной топологии магистральные устройства сопряжения заменены на шлюзы N 146 IP.
В этом случае (для примера), благодаря использованию стандартных сетевых компонентов, связь между двумя зданиями более не ограничена длиной шинного кабеля.
Другие системы, такие как оптоволокно или W-LAN, также могут быть использованы для связи отдельных зданий и для обмена телеграммами с групповыми адресами.

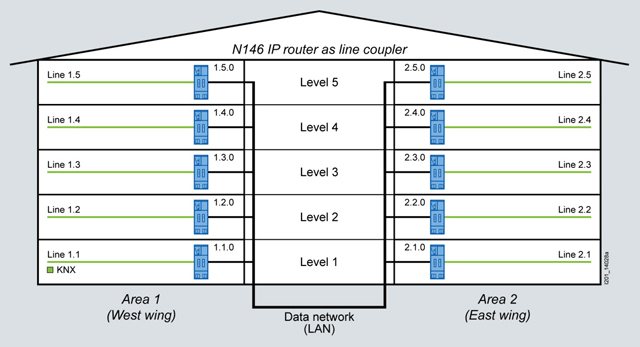

В этой инновационной топологии все линейные устройства сопряжения заменены на шлюзы N 146 IP.
Магистральные устройства сопряжения больше не нужны. Эта конфигурация дает возможность связывать каждый уровень здания по сети и использовать уже существующую LAN сеть.
Кроме того, корректно настроенные N 146 IP шлюзы делают ввод в эксплуатацию и больших и малых проектов проще и быстрее и, в дальнейшем, проще в обслуживании.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|

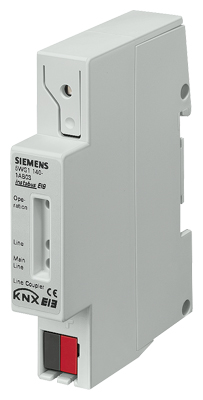

| 108683 | 5WG1140-1AB03 | gamma instabus-eib устройство линейного зонального сопряжения n140 1мод. | 0.088 | Заказать |
| 60231 | 5WG1140-1AB13 | gamma instabus устройство линейного зонального сопряжени n 140/13, 2мод. | 0.107 | Заказать |
| 60235 | 5WG1146-1AB02 | ip router n146/02 | 0.12 | Заказать |
