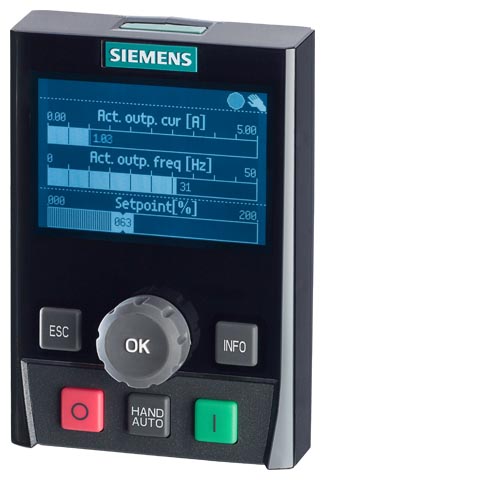

The Intelligent Operator Panel IOP is an extremely user-friendlyand powerful Operator Panel for the .
Интеллектуальная панель оператора IOP очень простое в обращении и очень мощное средство контроля и диагностики SINAMICS G120,SINAMICS G120D, SIMATIC ET 200 вашего преобразователя частоты.
Благодаря большому текстовому дисплею, обширному меню и развернотуй функции подсказки очень легко управлять стандартными приводами. Параметры отражаются на дисплее прямым текстом, предоставляются подсказки и функция фильтра параметров.
Развернутая функция подсказки (Wizards) особенно актульная в таких устройствах как: конвейерные системы, насосы, вентиляторы и компрессоры.
Легко контролировать работу приводов использую кнопки на панеле. Портативная интеллектуальная панель оператора имеет специальную функцию выключения, в автоматическом или ручном режиме.
Использую прямые указания на ошибки и аварии из дисплея очень легко диагностировать преобразователь. Необходимую информацию можно получить, нажав кнопку INFO.
Одновременно 2 процесса могут графически или циферно отражаться на дисплее.
Рабочие значения отражаются также в технологических модулях. При необходимости они могут быть скопированы на интеллектуальную панель оператора или загружены в другие приводы схожего типа.
Интеллектуальная панель оператора доступна на следующих языках: английском, французском, итальянском и испанском.
В дополнение к портативной интеллектуальной панели оператора, прилагаются сменные батараейки, зарядное устройство, RS232 кабель. Зарядное устройство идет в комплекте с адаптерами для Евро Союза, США и Британии. Когда батарейки полностью заряжены, рабочее время составляет 8 часов.
Она может быть обновлена посредством использования встроенного USB кабеля.
Данные систем привода могут быть переведены с ПС на панель оператора. Также могут быть обновлены и установлены языки и функции подсказки.
Обновление происходит через USB.
В дополнение к портативной интеллектуальной панели оператора, прилагаются сменные батараейки, зарядное устройство, RS232 кабель. Зарядное устройство идет в комплекте с адаптерами для Евро Союза, США и Британии. Когда батарейки полностью заряжены, рабочее время составляет 8 часов.
Для подключения к CU240S и CU240E блокам управления потребуется специальное соединение с ПС, заказной номер 6SL3255-0AA00-2AA1.
Чтобы подключить портативнаую интеллектуальную панель оператора к SINAMICS G110D и SINAMICS G120D, необходим RS232 кабель с оптическим интерфейсом.
IOP | SINAMICS G120 с блоком управления CU230P‑2 | SINAMICS G120 с блоком управления CU240E CU240S | SINAMICS G110D и SINAMICS G120D |
|---|---|---|---|
Подключение к преобразователю IOP (питание от блока управления) | ✓ | – | – |
IOP установка на дверь (питание от блока управления) | ✓ | – | – |
Портативная панель IOP (питание от заряженных батареек) | ✓ | ✓ PC ситсема подключения, 6SL3255-0AA00-2AA1 | ✓ (RS232-RS232 кабель с оптическим интерфейсом 3RK1922-2BP00 |
Установка IOP на блок управления CU230P-2
IOP может быть прямо подключена к блоку управления CU230P-2.

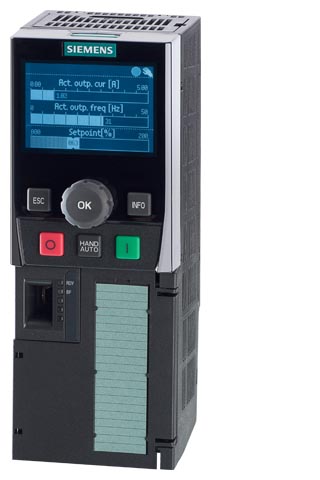

Блок управления CU230P-2 с IOP

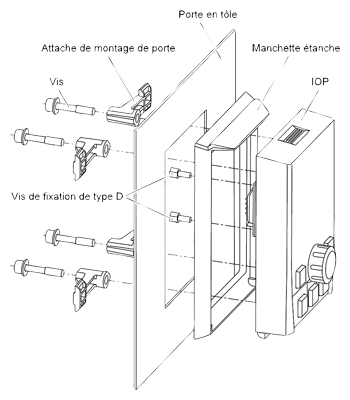

Установка IOP на дверь
Используя набор для установки панели на дверь, IOP моежт быть очень просто расположен на двери кабины управления, путем нескольких механических операций. Возможно с SINAMICS G120 и CU230P-2 блоками управления). Степень защиты IP54/UL. Тип 12 достигается при установке на дверь.
Заказной номер | ||
|---|---|---|
IOP-комплект установки на дверь IP54 степень защиты для установки IOP в двери кабины управления 1 … 3 мм Включает:
| нов | 6SL3256-0AP00-0JA0 |
RS232 кабель с оптическим интерфейсом для SINAMICS G110D, SINAMICS G120D or SIMATIC ET 200pro FC (2.5 м длина) |
| 3RK1922-2BP00 |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 39754 | 3RK1922-2BP00 | rs232 interface cable for serial data connection between et 200pro ms/fc and laptop/pc/pg or ms and handheld device 3rk1922-3ba00 | 0.33 | Заказать |
| 116109 | 6SL3255-0AA00-4HA0 | sinamics g120/g120d и simatic et200s fc/et200 pro fc ручной пульт для интеллектуальной панели оператора (iop), включает iop,устройство пульта, блок питания (интернац.), аккумуляторы (4 x aa), rs232 соединительный кабель (3m) и usb кабель (1m) | 0.724 | Заказать |
| 116110 | 6SL3255-0AA00-4JA0 | sinamics g120 интеллектуальная панель оператора (iop) | 0.1 | Заказать |
| 116111 | 6SL3256-0AP00-0JA0 | sinamics g120 door набор для монтажа интеллектуальной панели оператора в дверь шкафа ip54/ul typ12 содержит сальник, монтажные материалы и соединительный кабель (5m) | 0.1 | Заказать |
