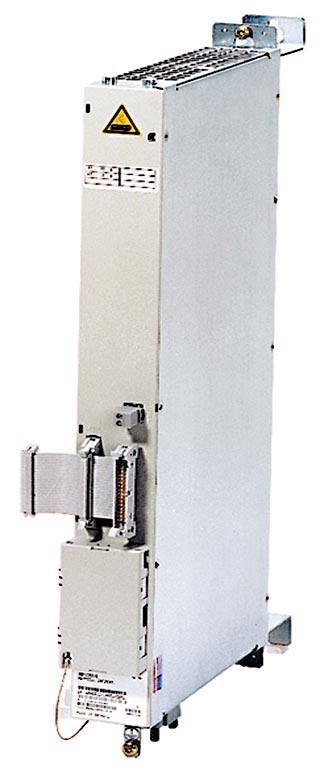

Модуль импульсного сопротивления может использоваться для быстрой разрядки промежуточного контура. Энергия промежуточного контура преобразуется в потери тепла. Другими случаями использования является, к примеру, увеличение мощности импульсного сопротивления в комбинации с нерегулируемым модулем питания или уменьшение напряжения промежуточного контура для управляемых процессов торможения в режиме отключения питания. Возможно параллельное подключение нескольких модулей.
При максимальной нагрузке внутреннего импульсного сопротивления > 200 Вт рекомендуется использование тепловодной пластины, чтобы удерживать тепло на расстоянии от расположенных сверху модулей.
Универсальная конструкция корпуса модуля импульсного сопротивления может использоваться в структурах модулей как с внутренним, так и с внешним теплоотводом.
Универсальный дизайн корпусов модулей импульсного сопротивления может использоваться в группах модулей, как с внутренним, так и с внешним охлаждением.
Модуль импульсного сопротивления | |
Номинальное напряжение питания | 600 В/625 В/680 В DC |
Длительная мощность/пиковая мощность |
|
- с внутренним импульсным сопротивлением | 0,3 кВт / 25 кВт |
- с внешним импульсным сопротивлением | 1,5 кВт / 25 кВт |
Теряемая мощность | в зависимости от нагрузки |
Тип охлаждения | самоохлаждение |
Вес, около | 5 кг |
Ширина модуля | 50 мм |
Энергия, расходуемая на торможение всей системы, может быть увеличена с помощью внешнего импульсного сопротивления Plus и нескольких модулей импульсного сопротивления, подключенных параллельно (макс. количество n = C DC link/500 мкФ).
Если используется электронный блок питания с 3-фазной системой, то посредством модуля импульсного сопротивления возможна быстрая разрядка сети DC. Энергия преобразуется в потери тепла под управлением в сопротивлении.
Дальнейшую информацию см. в руководстве по конфигурированию для SIMODRIVE 611 digital, преобразователей и нормативы EMC для SINUMERIK, SIROTEC, SIMODRIVE, SIMOTION, SINAMICS S120. Подходящие кабели см. Системы соединений MOTION-CONNECT.
Designation | Заказной №. |
|---|---|
Руководство по конфигурированию |
|
| 6SN1197-0AA00-1AP1 |
| 6SN1197-0AA00-1BP1 |
| 6SN1197-0AA00-1CP0 |
| 6SN1197-0AA00-1DP0 |
| 6SN1197-0AA00-1EP0 |
Дополнительную информацию см.:
http://support.automation.siemens.com/WW/view/en/10804940/133300
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 116568 | 6SN1113-1AB01-0BA1 | simodrive 611 модуль импульсного сопротивления, внутреннее сопротивление для 0.3/25 квт универсальный корпус для глубины 211/288 mm | 4.4 | Заказать |
| 70171 | 6SN1162-0BA01-0AA0 | simodrive 611 теплоотводная пластина для нерегулируемого модуль ne 10 квт | 0.62 | Заказать |
| 116614 | 6SN1162-0BA04-0JA0 | simodrive 611, монтажная рама внешнее охлаждение защитная рама | 0.5 | Заказать |
| 70183 | 6SN1197-0AA00-1AP1 | simodrive 611 digital документация преобразователи руководство по проектированию выпуск 05/08, немецкий | 1.3 | Заказать |
| 70185 | 6SN1197-0AA00-1BP1 | simodrive 611 digital документация документация: преобразователь, руководство по проектированию версия 05/08, английский | 1.3 | Заказать |
