IEC 60947-4-1, EN 60947-4-1,
Для условий в соответствии МЭК 60077-1 и МЭК 60077-2.
Контакторы имеют защиту от прикосновения к токоведущим частям в соответствии с EN 50274. Контакторы имеют пружинные и винтовые типы зажимов. Типоразмеры S00 и S0 контакторов имеют зажимы пружинного типа для всех терминалов.
Допустимая температура окружающей среды во время работы контакторов (для всего рабочего диапазона напряжений катушки) от -40 °C до +70 °C.
Непрерывный режим работы при температуре > +60 °C снижает механический ресурс, пропускную способность проводящих частей для тока и частоту включений.
Катушки электромагнитов контакторов имеют расширенный рабочий диапазон напряжений - от 0.7 до 1.25 или 1.3 x Us стандартно оснащаются устройствами помехоподавления. Задержка срабатывания, следовательно, больше на 2 ... 5 мс, чем для стандартных контакторов.
Для работы на объектах, которые подвержены значительным колебаниям напряжения управления и высокой температуре окружающей среды, например, применение на железных дорогах в экстремальных климатических условиях, на прокатных станах и т.д.
Кроме того, для контроля напряжения питания резервных аккумуляторных батарей с целью продления времени работы, если не удается осуществить их зарядку.
Цепи управления и вспомогательные
Эти контакторы имеют расширенный рабочий диапазон напряжения от 0.7 до 1.25 x Us; в типоразмере S00 катушка снабжена помежоподавляющим диодом, в типоразмере S0 - варисторами. Дополнительный резистор не требуется.
Примечание:
Дополнительный блок вспомогательных контактов не требуется.
Монтаж
При температуре окружающей среды > 60 °C ≤ 70 °C и установке контакторов рядом друг с другом необходимо обеспечить расстояние между ним не менее 10 мм.
Цепи управления и вспомогательные
Катушки электромагнита контактора имеют расширенный рабочий диапазон напряжения от 0.7 до 1.25 x Us и стандартно снабжаются помехоподавляющим диодом для защиты от коммутационных перенапряжений.
Магнитные системы постоянного тока контакторов модифицированы (для создания возбуждения удержания) посредством последовательного резистора.

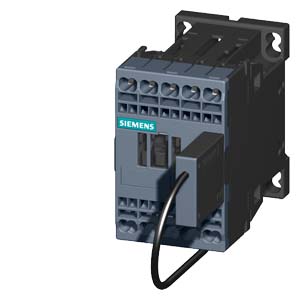

Контакторы типоразмера S00 поставляются готовыми к подключению с втычным модулем, содержащим последовательный резистор. Помехоподавляющий диод интегрирован. 4-полюсный блок вспомогательных контактов (в соответствии с EN 50005) может быть установлен дополнительно.

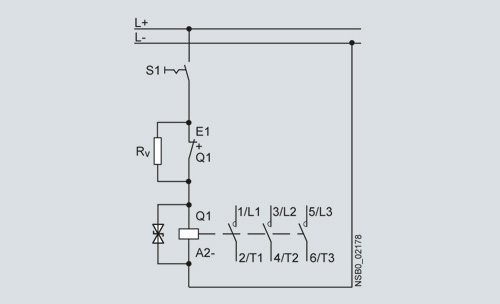

Принципиальная электрическая схема показывает назначение зажимов на каждом контакторе. Один НЗ вспомогательный контакт необходим для функционирования последовательного резистора. Данные для выбора и заказа отображают количество дополнительных незадействованных вспомогательных контактов. Контакторы типоразмера S00 допускают расширение количества вспомогательных контактов.
Монтаж рядом друг с другом
Контакторы типоразмера S00 при температуре окружающей среды до 70°C допускают установку вплотную друг к другу.
Цепи управления и вспомогательные
Катушки электромагнитов контакторов имеют расширенный рабочий диапазон напряжений - от 0.7 до 1.3 x Us и стандартно снабжены варисторами для обеспечения защиты от коммутационных перенапряжений.
Напряжение на катушки контакторов подается через предвключенный электронный блок, который обеспечивает рабочий диапазон напряжений катушки от 0.7 до 1.3 x Us при температуре окружающей среды 70 °C. Контакторы являются комплектными устройствами с интегрированным электронным блоком катушки. Встроенный варистор служит для гашения коммутационный перенапряжений в катушке.
Возможна установка блоков вспомогательных контактов так же как на обычные контакторы для коммутации двигателей соответствующего типоразмера.
Установка рядом друг с другом
Установка бок о бок контакторов этого исполнения типоразмера S0 допускается при температуре окружающей среды до 70°C.
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 93298 | 3RT2015-2KA42 | coupling relay, ac-3, 3kw/400v, 1nc, dc 12v, 0.7...1.25*us, w. plugged-on varistor 3-pole sz s00, spring-loaded terminal | 0.28 | Заказать |
| 93383 | 3RT2016-2KA42 | coupling relay, ac-3, 4kw/400v, 1nc, dc 12v, 0.7...1.25*us, w. integr. suppressordiode, sz s00, spring-loaded terminal | 0.3 | Заказать |
| 42363 | 3RT2017-2KA42 | cont. f. railw. a., ac-3, 5.5kw ac-3, 5.5kw/400v, 1nc, dc 12v, 0.7...1.25*us, w. integra. suppressor diode, 3pole, size s00, spring-loaded terminal | 0.3 | Заказать |
| 93470 | 3RT2017-2KB41 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления 24в dc, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 93471 | 3RT2017-2KB42 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления 24в dc, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 42364 | 3RT2017-2KB42-0LA0 | контактор для применения на ж.д., ac-3, 5.5квт 400в, ном. напряжение управления 24в dc, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93472 | 3RT2017-2KB42-1LA0 | контактор для применения на ж.д., ac-3, 5.5квт 400в, ном. напряжение управления 24в dc, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 42365 | 3RT2017-2KF41 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления dc 110v, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 42366 | 3RT2017-2KF42 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления dc 110v, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 42367 | 3RT2017-2KF42-0LA0 | контактор для применения на ж.д., ac-3, 5.5квт 400в, ном. напряжение управления dc 110v, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93473 | 3RT2017-2KF42-1LA0 | контактор для применения на ж.д., ac-3, 5.5квт 400в, ном. напряжение управления dc 110v, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 42368 | 3RT2017-2KG41 | cont. f. railw. a., ac-3, 5.5kw 400v , 1no, dc 125v, 0.7...1.25*us, w. integrated suppressor diode, 3pole, sz. s00, spring-loaded terminal | 0.3 | Заказать |
| 42369 | 3RT2017-2KG42 | cont. f. railw. a., ac-3, 5.5kw 400v , 1nc, dc 125v, 0.7...1.25*us, w. integrated suppressor diode, 3pole, sz. s00, spring-loaded terminal | 0.3 | Заказать |
| 93474 | 3RT2017-2KG42-0LA0 | cont. f. railw. a., ac-3, 5.5kw 5.5kw/400v,dc125v,0.7...1.25*us w.suppressordiode integrated, 3-pole, sz. s00, spring-loaded terminal | 0.3 | Заказать |
| 93475 | 3RT2017-2LB41 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления 24в dc, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 93476 | 3RT2017-2LB42 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления 24в dc, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 93477 | 3RT2017-2LB42-0LA0 | контактор для применения на ж.д., ac-3, 5.5квт 400в, ном. напряжение управления 24в dc, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93478 | 3RT2017-2LF41 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления dc 110v, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 93479 | 3RT2017-2LF42 | вспомогательный контактор, ac-3, 5.5квт/ 400в, 1но, ном. напряжение управления dc 110v, 0.7...1.25*us, с варистором, 3-пол. типоразмер s00, пружинные клеммы | 0.3 | Заказать |
| 93480 | 3RT2017-2LF42-0LA0 | контактор для применения на ж.д., ac-3, 5.5квт 400в, ном. напряжение управления dc 110v, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93491 | 3RT2017-4KB41 | koppelschuetz, ac-3, 5,5kw/400v , 1s, dc 24v, 0,7...1,25*us, m. suppressordiode integriert, 3pol, bgr. s00, ringkabelschuhanschluss | 0.3 | Заказать |
| 42383 | 3RT2017-4KB42 | koppelschuetz, ac-3, 5,5kw/400v , 1oe, dc 24v, 0,7...1,25*us, m. suppressordiode integriert, 3pol, bgr. s00, ringkabelschuhanschluss | 0.3 | Заказать |
| 42384 | 3RT2017-4KB42-0LA0 | schuetz fuer bahn, ac-3, 5,5kw 400v, dc 24v, 0,7...1,25*us, m. suppressordiode integriert, 3pol, bgr. s00, federzuganschluss | 0.3 | Заказать |
| 93492 | 3RT2017-4LB41 | coupling relay, ac-3, 5.5kw/400v, 1no, dc 24v, 0.7...1.25*us, w. integrated varistor 3pole sz. s00, ring cable lug connection | 0.3 | Заказать |
| 42385 | 3RT2017-4LB42 | coupl. relay, ac-3, 5.5kw 400v , 1nc, dc 24v, 0.7...1.25*us, w.varistor integrated, 3-pole sz s00,ring cable lug connec. | 0.3 | Заказать |
| 42386 | 3RT2017-4LB42-0LA0 | cont. f. railw. a., ac-3, 5.5kw 400v, dc 24v, 0,7...1,25*us, . 3-pole, sz s0 ring cable lug connection | 0.3 | Заказать |
| 93535 | 3RT2018-2KB42-0LA0 | контактор для применения на ж.д., ac-3, 7.5квт 400в, ном. напряжение управления 24в dc, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93536 | 3RT2018-2KF42-0LA0 | контактор для применения на ж.д., ac-3, 7.5квт 400в, ном. напряжение управления dc 110v, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93537 | 3RT2018-2KG42-0LA0 | cont. f. railw. a., ac-3, 7.5kw 7.5kw/400v,dc125v,0,7...1,25*us w.suppressordiode integrated, 3-pole, sz. s00, spring-loaded terminal | 0.3 | Заказать |
| 42436 | 3RT2018-2LB42-0LA0 | контактор для применения на ж.д., ac-3, 7.5квт 400в, ном. напряжение управления 24в dc, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 93538 | 3RT2018-2LF42-0LA0 | контактор для применения на ж.д., ac-3, 7.5квт 400в, ном. напряжение управления dc 110v, 0,7...1,25*us,с огр. диодом, 3-пол., типоразмер s00, пруж. клеммы | 0.3 | Заказать |
| 42437 | 3RT2018-2LJ82-0LA0 | cont. f. railw. a., ac-3, 7.5kw 400v, dc 72v, 0,7...1,25*us, w.varistor integrated, 3-pole, sz s00 spring-loaded terminal | 0.3 | Заказать |
| 93548 | 3RT2018-4KB42-0LA0 | schuetz fuer bahn, ac-3, 7,5kw 400v, dc 24v, 0,7...1,25*us, m. suppressordiode integriert, 3pol, bgr. s00, federzuganschluss | 0.3 | Заказать |
| 42443 | 3RT2018-4KJ82-0LA0 | cont. f. railw. a., ac-3, 7.5kw 400v, dc72v w.suppressordiode integrated, 3-pole, sz s0 spring-loaded terminal | 0.3 | Заказать |
| 93549 | 3RT2018-4LB42-0LA0 | cont. f. railw. a., ac-3, 7.5kw 400v, dc 24v, 0,7...1,25*us, . 3-pole, sz s0 ring cable lug connection | 0.3 | Заказать |
| 93566 | 3RT2023-1KB40 | coupling relay, ac-3, 4kw/400v, 1no+1nc, dc 24v, w. plugged-in varistor 3-pole, sz s0 screw terminal | 0.58 | Заказать |
| 93691 | 3RT2025-2KB40 | вспомогательный контактор, ac-3, 7.5квт/400в, 1но+1нз, ном. напряжение управления 24в dc, 3-пол., типоразмер s0, пружинные клеммы | 0.6 | Заказать |
| 42548 | 3RT2025-2KF40 | вспомогательный контактор, ac-3, 7.5квт/400в, 1но+1нз, ном. напряжение управления dc 110v, 3-пол., типоразмер s0, пружинные клеммы | 0.6 | Заказать |
| 42549 | 3RT2025-2KG40 | coupling relay, ac-3, 7.5kw/400v, 1no+1nc, dc 125v, w. plugged-in varistor 3-pole, sz s0 spring-loaded terminal | 0.6 | Заказать |
| 42553 | 3RT2025-2XB40-0LA2 | контактор для применения на ж.д., ac-3, 7.5квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 24в, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 42554 | 3RT2025-2XF40-0LA2 | контактор для применения на ж.д., ac-3, 7.5квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 110v, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 93692 | 3RT2025-2XG40-0LA2 | cont. f. railw. a., ac-3, 7.5kw/400v, 1s+1oe, ac(40-60hz)/dc-operated, uc 125v, 0,7...1,25*us, w. varistor integrated, 3-pole size s0, spring-type term. | 0.6 | Заказать |
| 93695 | 3RT2025-4KB40 | coupling relay, ac-3, 7.5kw/400v, 1no+1nc, dc 24v, w. plugged-in varistor 3-pole, sz s0 ring cable lug connection | 0.6 | Заказать |
| 42560 | 3RT2025-4KJ40 | coupling relay, ac-3, 7.5kw/400v, 1no+1nc, dc 72v, w. plugged-in varistor 3-pole, sz s0 ring cable lug connection | 0.6 | Заказать |
| 42561 | 3RT2025-4XB40-0LA2 | cont. f. railw. a., ac-3, 7.5kw/400v, 1no+1nc, ac(40-60hz)/dc-operated, uc 24v, 0,7...1,25*us, m. varistor integrated, 3-pole size s0, ring-lug conn | 0.6 | Заказать |
| 42562 | 3RT2025-4XJ40-0LA2 | cont. f. railw. a., ac-3, 7.5kw/400v, 1no+1nc, ac(40-60hz)/dc-operated, uc 72v, 0,7...1,25*us, m. varistor integrated, 3-pole size s0, ring-lug conn | 0.6 | Заказать |
| 93740 | 3RT2026-2KA40 | coupling relay, ac-3, 11kw/400v, 1no+1nc, dc 12v, w. plugged-in varistor 3-pole, sz s0 spring-loaded terminal | 0.6 | Заказать |
| 42611 | 3RT2026-2KB40 | вспомогательный контактор, ac-3, 11квт/400в, 1но+1нз, ном. напряжение управления 24в dc, 3-пол., типоразмер s0, пружинные клеммы | 0.6 | Заказать |
| 93741 | 3RT2026-2KF40 | вспомогательный контактор, ac-3, 11квт/400в, 1но+1нз, ном. напряжение управления dc 110v, 3-пол., типоразмер s0, пружинные клеммы | 0.6 | Заказать |
| 42612 | 3RT2026-2KG40 | coupling relay, ac-3, 11kw/400v, 1no+1nc, dc 125v, w. plugged-in varistor 3-pole, sz s0 spring-loaded terminal | 0.6 | Заказать |
| 93744 | 3RT2026-2XB40-0LA2 | контактор для применения на ж.д., ac-3, 11квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 24в, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 42614 | 3RT2026-2XF40-0LA2 | контактор для применения на ж.д., ac-3, 11квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 110v, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 93745 | 3RT2026-2XG40-0LA2 | cont. f. railw. a., ac-3, 11kw/400v, 1s+1oe, ac(40-60hz)/dc-operated, uc 125v, 0,7...1,25*us, w. varistor integrated, 3-pole size s0, spring-type term. | 0.6 | Заказать |
| 93746 | 3RT2026-2XJ40-0LA2 | cont. f. railw. a., ac-3, 11kw/400v, 1no+1nc, ac(40-60hz)/dc-operated, uc 72v, 0.7...1.25*us, m. varistor integrated, 3-pole size s0, spring-type term. | 0.6 | Заказать |
| 42619 | 3RT2026-4KB40 | coupling relay, ac-3, 11kw/400v, 1no+1nc, dc 24v, w. plugged-in varistor dc 0,7...1,25 us, 3-pole, sz s0 ring lug terminal | 0.58 | Заказать |
| 93750 | 3RT2026-4XB40-0LA2 | cont. f. railw. a., ac-3, 11kw/400v, 1no+1nc, ac(40-60hz)/dc-operated, uc 24v, 0,7...1,25*us, m. varistor integrated, 3-pole size s0, ring lug term. | 0.6 | Заказать |
| 42663 | 3RT2027-2KA40 | coupling relay, ac-3, 15kw/400v, 1no+1nc, dc 12v, w. plugged-in varistor 3-pole, sz s0 spring-loaded terminal | 0.6 | Заказать |
| 93789 | 3RT2027-2KB40 | вспомогательный контактор, ac-3, 15квт/400в, 1но+1нз, ном. напряжение управления 24в dc, 3-пол., типоразмер s0, пружинные клеммы | 0.6 | Заказать |
| 42664 | 3RT2027-2KF40 | вспомогательный контактор, ac-3, 15квт/400в, 1но+1нз, ном. напряжение управления dc 110v, 3-пол., типоразмер s0, пружинные клеммы | 0.6 | Заказать |
| 42665 | 3RT2027-2KG40 | coupling relay, ac-3, 15kw/400v, 1no+1nc, dc 125v, w. plugged-in varistor 3-pole, sz s0 spring-loaded terminal | 0.6 | Заказать |
| 93792 | 3RT2027-2XB40-0LA2 | контактор для применения на ж.д., ac-3, 15квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 24в, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 93793 | 3RT2027-2XF40-0LA2 | контактор для применения на ж.д., ac-3, 15квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 110v, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 42667 | 3RT2027-2XG40-0LA2 | cont. f. railw. a., ac-3, 15kw/400v, 1s+1oe, ac(40-60hz)/dc-operated, uc 125v, 0,7...1,25*us, w. varistor integrated, 3-pole size s0, spring-type term. | 0.6 | Заказать |
| 42671 | 3RT2027-4KB40 | coupling relay, ac-3, 15kw/400v, 1no+1nc, dc 24v, w. plugged-in varistor 3-pole, sz s0 ring cable lug connection | 0.58 | Заказать |
| 93800 | 3RT2027-4XB40-0LA2 | cont. f. railw. a., ac-3, 15kw/400v, 1no+1nc, ac(40-60hz)/dc-operated, uc 24v, 0,7...1,25*us, m. varistor integrated, 3-pole size s0, ring lug terminal | 0.6 | Заказать |
| 42710 | 3RT2028-2XB40-0LA2 | контактор для применения на ж.д., ac-3, 18.5квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 24в, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 93844 | 3RT2028-2XF40-0LA2 | контактор для применения на ж.д., ac-3, 18.5квт/400в, 1но+1нз, ac(40-60гц)/dc-operated, uc 110v, 0,7...1,25*us, с варистором, 3-пол. типоразмер s0, пруж. клеммы | 0.6 | Заказать |
| 93845 | 3RT2028-2XG40-0LA2 | cont. f. railw. a., ac-3, 18.5kw/400v, 1s+1oe, ac(40-60hz)/dc-operated, uc 125v, 0,7...1,25*us, w. varistor integrated, 3-pole size s0, spring-type term. | 0.6 | Заказать |
| 42718 | 3RT2028-4XB40-0LA2 | schuetz fuer bahn, ac-3, 18,5kw/400v, 1s+1oe, ac(40-60hz)/dc-betaetigt, uc 24v, 0,7...1,25*us, m. varistor integriert, 3pol bgr. s0, federzuganschluss | 0.6 | Заказать |
