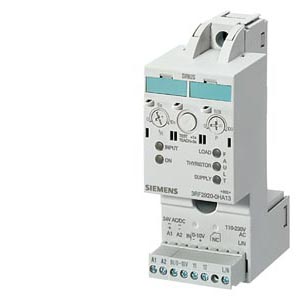

Регулятор нагрузки производства Siemens

Выходной регулятор корректирует ток в подключенной нагрузке посредством полупроводникового переключающего устройства в зависимости от заданного значения. Это компенсирует изменения напряжения в силовых цепях или в сопротивлении нагрузки. Заданное значение может быть установлено внешне как сигнал  от 0 до 10 В или внутренне посредством поворотного потенциометра. В зависимости от установки  потенциометра (t R), настройка может быть выполнена согласно принципу полно-волнового управления или по принципу полнофазного управления.

Полно-волновое управление

В этом  режиме управления выходная величина регулируется в соответствии с  заданным значением  путем  изменения соотношения врмени включения-выключения в периоде. Продолжительность периода предопределена в одну секунду.

Импульсно-фазовое управление

В этом  режиме управления выходная величина регулируется в соответствии с  заданным значением изменением угла открытия тиристоров. Чтобы соблюдать предельно допустимые величины искажения напряжения для промышленных систем энергоснабжения, необходимо включать в цепь нагрузки дроссель с индуктивностью не менее  200 μH .
