Блоки питания и интерфейсные модули производства Siemens

Блоки питания и интерфейсные модули

Блоки питания ET 200iSP могут использоваться для построения стандартных или резервированных схем питания станции.

  • При стандартной схеме один блок питания устанавливается на терминальный блок TM-PS-A
  • При резервированных схемах второй блок питания устанавливается на терминальный блок TM-PS-B

Блоки питания и терминальные модули должны заказываться как отдельные позиции.

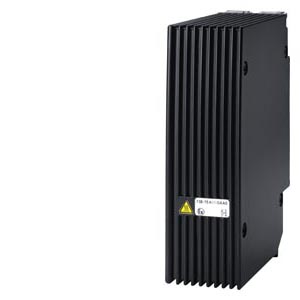

Модуль блока питания ET 200iSP:

  • обеспечивает гальваническое разделение электрических це­пей и формирует напряжения, необходимые:
    • для питания внутренних логических электронных цепей станции (через внутреннюю шину станции)
    • для питания интерфейса подключения к PROFIBUSRS 485-iS (IM 152-1)
    • для питания электронных модулей через шину питания
  • обеспечивает ограничение выходных напряжений до безо­пасных уровней
  • имеет герметичный пластиковый корпус и EExd исполне­ния
  • Может использоваться в резервированных схемах питания станции
Функции модулей питания
  • Обеспечение изолированного питания  ET 200iSP для
    • шины питания
    • задней шины
    • интерфейсного модуля (IM 152‑1)
  • Ограничение выходного напряжения в соответствии с требованиями безопасности

В зависимости от режима работы (стандартный или резервированный) может быть установлено один или два блока питания и интерфейсных модуля IM 152. Допускается их горячая замена в Ех-зоне.

Оперативные состояния блоков питания отображаются двумя све­тодиодами, встроенными в интер­фейсный модуль IM 152.

Цепь питания =24 В подключается к терминальному блоку пи­тания через клеммы EXe исполнения. Разрывать эту цепь в Ex-зоне без отключения питания запрещено. Напряжение =24 В формируется внешним блоком питания dyt опасной зоны. В качестве внеш­него блока питания, устанавливаемого в Ex-зоне, можно ис­пользовать блок питания EXe исполнения со степенью за­щиты корпуса не ниже IP54.

ET 200iSP должна оканчиваться терминирующим блоком с правой стороны. Этот блок входит в поставку интерфейсного модуля IM 152.

Код Заказной номер Описание Вес (кг) Заказать
110448 6ES7138-7EA01-0AA0 simatic-dp, модуль питания 250в для et 200isp 3.109 Заказать
110449 6ES7138-7EC00-0AA0 simatic dp, блок питания ~120/230в для et200isp 3.109 Заказать
110550 6ES7193-7DA10-0AA0 simatic dp, стандартный терминальный модуль tm-ps-a для et200isp, для интеграции одного блока птания 250в 0.17 Заказать
62096 6ES7193-7DA20-0AA0 simatic dp, терминальный модуль tm-ps-a standard для et200isp, для установки одного блока питания ~120/230v 0.17 Заказать
110551 6ES7193-7DB10-0AA0 simatic dp, резервированный терминальный модуль tm-ps-b для et200isp, для интеграции одного блока птания 250в 0.3 Заказать
62097 6ES7193-7DB20-0AA0 simatic dp, терминальный модуль tm-ps-b standard для et200isp, в дополнение к tm-ps-a, для установки резервного блока питания ~120/230v 0.17 Заказать
;
