с присоединительной головкой производства Siemens

с присоединительной головкой

Фланцевый термометр сопротивления с соединительной головкой может монтироваться в резервуары и трубопроводы; он подходит для диапазона температур от -50 до +600 °C (от -58 до +1112 °F) и может поставляться также со встроенным измерительным преобразователем температуры.

Фланцевый термометр сопротивления с соединительной головкой

Защитная трубка



  • Форма

2F, DIN 43772; цилиндрическая, ∅ 11 мм, (0.43 дюймов), толщина стенки 2 мм (0.08 дюймов)

  • Материал

X 6 CrNiMoTi 17 122, материал Ном. 1.4571

  • Дополнительная нагрузка

До 40 бар (580 psi) (дополнительная нагрузка зависит от материала, температуры, скорости протока, монтажной длины и т.д., подробности см. DIN 43772)

Фланец

Номинальный диаметр DN 25, номинальное давление PN 40 (ASME по запросу)

Измерительная вставка

Сменная, со вставной измерительной трубкой (∅ 6 мм (0.24 дюймов) из нерж. стали; соединительный цоколь с прижимными пружинами

Время перехода (по VDI/VDE 3 522)

(по VDI/VDE 3 522)



  • В воде со скоростью протока v = 0.4 м/с (1.31 ft/с)

t0.5 = 32 с, t0.9 = 96 с

  • В воздухе со скоростью протока v = 1 м/с (3.28 ft/с)

t0.5 = 2.2 мин, t0.9 = 6.8 мин

Взрывозащита

II 1/2G EEx ia IIC T4/T6

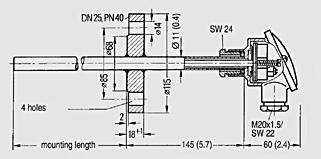

Фланцевый термометр сопротивления с соединительной головкой, размеры в мм (дюймах)

Код Заказной номер Описание Вес (кг) Заказать
70923 7MC1017-1FA1. термсопротивление с крепежным фланцем встраиваемая длина 160mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе 1.5 Заказать
117389 7MC1017-1FB1. термсопротивление с крепежным фланцем встраиваемая длина 160mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе 1.6 Заказать
70924 7MC1017-1FE1. термсопротивление с крепежным фланцем с взрывозащитой встраиваемая длина 160mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе 1.5 Заказать
117390 7MC1017-1FF1. термсопротивление с крепежным фланцем с взрывозащитой встраиваемая длина 160mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе 1.6 Заказать
117391 7MC1017-2FA1. термсопротивление с крепежным фланцем встраиваемая длина 250mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе 1.5 Заказать
70925 7MC1017-2FB1. термсопротивление с крепежным фланцем встраиваемая длина 250mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе 1.6 Заказать
70926 7MC1017-2FE1. термсопротивление с крепежным фланцем с взрывозащитой встраиваемая длина 250mm, до 600 градусов материал защитной трубки 1.4571 1 рт-сопротивление в керамическом корпусе 1.5 Заказать
70927 7MC1017-2FF1. термсопротивление с крепежным фланцем с взрывозащитой встраиваемая длина 250mm, до 600 градусов материал защитной трубки 1.4571 2 рт-сопротивления в керамическом корпусе 1.6 Заказать
;
