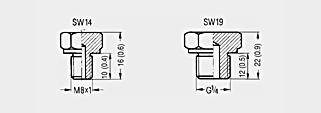

Резьбовая втулка с резьбой M8 x 1 (слева) или G1/4 (справа), размеры в мм(дюймах)
d | D | l | L | SW |
|---|---|---|---|---|
мм (дюймов) |
| мм (дюймов) | мм (дюймов) |
|
1,5 (0.06) | M8x1 | 8 (0.3) | 32 (1.3) | 12 |
3,0 (0.12) | M8x1 | 8 (0.3) | 32 (1.3) | 12 |
6,0 (0.24) | G¼ | 10 (0.4) | 48 (1.9) | 19 |

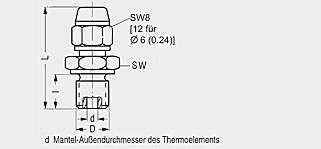

Зажимное резьбовое соединение с резьбой M8 x 1 или G¼, размеры в мм (дюймах)
Соединительная розетка, размеры в мм (дюймах)
Соединительная розетка, размеры в мм (дюймах)
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 70998 | 7MC2922-1EA | резьбовой ниппель м8х1 для кармана внешним диаметром 3 мм | 10 | Заказать |
| 70999 | 7MC2922-1FB | резьбовой ниппель g1/4 для кармана внешним диаметром 3 мм | 2 | Заказать |
| 117456 | 7MC2922-3AA | обжимная втулка материал 1.4571 резьба м8х1 для гильзы диаметром 1.5 мм | 3 | Заказать |
| 71000 | 7MC2922-3BA | обжимная втулка материал 1.4571 резьба м8х1 для гильзы диаметром 3.0 мм | 0.03 | Заказать |
| 71001 | 7MC2922-3DB | обжимная втулка материал 1.4571 резьба g1/4 для гильзы диаметром 6.0 мм | 4 | Заказать |
| 117457 | 7MC2922-4BB | соединительная клемма для термопары .7mc2028 сенсор nicr/ni | 0.05 | Заказать |
| 71002 | 7MC2922-4BD | соединительная клемма для термопары .7mc2028 сенсор nicr/ni | 0.05 | Заказать |
