SITRANS FUE1010 - это высокоточный не изменяющий основного режима работы ультразвуковой дисплейный расходомер clamp-on для вторичного измерения тепловой энергии уровня учета и контроля эффек-тивности распределения энергии, с КПД в реальном времени для систем нагревания, вентиляции и кондиционирования воздуха.
SITRANS FUE1010 выпускается в одноканальной и двухканальной/двухтрековой конфигурациях. У вас есть выбор из корпусов: специальный для настенного монтажа IP65 (NEMA 4X) или портативный IP40 (NEMA 12).
FUE1010 идеально подходит для приложений измерения тепловой энергии/ энергетики, включая:
- Вторичное измерение холодной воды
- Вторичное измерение горячей воды
- Вода конденсатора
- Гликоль
- Аккумулирование тепла
- Охлаждение озерного источника
- Наиболее точное имеющееся измерение скорости потребления энергии и общего потребления
- Точное измерение как при низких значениях расхода, так и при низкой разности температур
- Простота установки; нет необходимости резать трубу или останавливать поток
- Минимальное техобслуживание; внешние преобразователи не требуют периодической чистки
- Нет изнашивающихся или загрязняющихся подвижных частей
- Отсутствует перепад давления или потери энергии
- Широкий динамический диапазон
- Выбор из одно- или двухканалоного/двухтрекового или сдвоенного режима работы:
- Работа в двухканальном режиме снижает стоимость системы из расчета на измерение по каналу, и обеспечивает одновременное измерение линий холодной и горячей воды
- Двухтрековая функция обеспечивает высокую точность измерения расхода на установках с неблагоприятными участками труб
- Возможность работы по любому из принципов - времени перехода WideBeam или режиме отражения (доплеровском) для приложений с высоким содержанием газа
- Трек Zeromatic автоматически устанавливает ноль без остановки потока, и снижает дрейф нуля даже при небольших значениях расхода
SITRANS FUE1010 | |
|---|
Вход | |
Диапазон потока | 0 … 18 м/с, двунаправленный |
Чувствительность к потоку | 0.0003 м/с |
Размер трубы | 6.4 мм ... 9.14 м |
Опциональные входы,
Один канал | - Ток: 2x 4 … 20 мА DC
- Напряжение: 2x 0 … 10 V DC
- Темпер.: 2x 4-проводных термосопротивления 1 кОм
- Комманды сумматора (сброс/удержание)
|
Выход | |
Выходы,
Один канал | - Ток: 2x 4 … 20 мА DC (1 кОм при 30 V DC)
- Напряжение: 2x 0 … 10 V DC (5 кОм мин.)
- Сигн. состояния: 4x однополюсных реле на два направления
- Частота: 2x 0 … 5 кГц
- RS232
|
Погрешность | |
Погрешность | ± 0.5% ... 1.0% от расхода,
для скоростей более 0.3 м/с
± 0.0015 ... 0.003 м/с,
для скоростей менее 0.3 м/с |
Повторяемость дозирования | ± 0.15% от расхода,
для скоростей более 0.3 м/с
± 0.0005 м/с,
для скоростей менее 0.3 м/с |
Номинальные рабочие условия | |
Степень защиты | - Специальный корпус для настенного монтажа: IP65 (NEMA 4X)
- Портативные корпуса: IP40 (NEMA 1)
|
Температура жидкости | |
| -40 … +120 °C (-40 … +250 °F) |
| -40 … +230 °C (-40 … +450 °F) |
Температура преобразователя | Стандартная -40 … +120 °C (-40 … +250 °F)
Опционально -62 … +232 °C (-80 … +450 °F) |
| -40 … +120 °C (-40 … +250 °F) |
| -62 … +232 °C (-80 … +450 °F) |
Окружающая температура | -18 ... +60 °C (0 ... 140 °F) |
Конструкция | |
Размеры | См. SITRANS F US Clamp-on „Системная информация и
руководство по выбору“ |
Вес | См. чертежи |
Питание | 90 …240 V AC, 50-60 Гц, 30 VA
или
9 …36 V DC, 12 Вт |
Индикация и управление | |
Память регистратора данных | 1 МБайт |
Дисплей | 128 x 240 пиксел, ЖК-дисплей с подсветкой фона |
Клавиатура | 33 кнопки с тактильной обратной связью |
Языковые опции | Английский, испанский, немецкий, итальянский, французский |
Сертификаты и допуски | |
Оценка по безопасности | |
- Специальный корпус для настенного монтажа
| FM
FMc
CE - LVD IEC 61010-1
- EMC EN61000-6-2, -4
|
| UL
ULc
CE - LVD IEC 61010-1
- EMC EN61000-6-2, -4
|
Таблицы выбора преобразователя
Универсальные преобразователи для любого материала трубы |
|---|
Код размера | Заказной код | Диапазон внешн. диаметров (мм) | Диапазон внешн. диаметров (дюймы) |
мин. | макс. | мин. | макс. |
A2 | B | 12.7 | 50.8 | 0.5 | 2 |
B3 | C | 19 | 127 | 0.75 | 5 |
C3 | D | 51 | 305 | 2 | 12 |
D3 | E | 203 | 610 | 8 | 24 |
E2 | F | 254 | 6096 | 10 | 240 |
Преобразователи высокой точности для стальной трубы с соотношением внешн. диаметр/толщина стенки >10 |
|---|
Преобра-
зователь | Заказной код | Стенка трубы (мм) | Стенка трубы (дюймы) |
Код размера | мин. | мин. | мин. | макс. |
A1H | G | 0.64 | 1.02 | 0.025 | 0.04 |
A2H | H | 1.02 | 1.52 | 0.04 | 0.06 |
A3H | J | 1.52 | 2.03 | 0.06 | 0.08 |
B1H | K | 2.03 | 3.05 | 0.08 | 0.12 |
B2H | L | 3.05 | 4.06 | 0.12 | 0.16 |
C1H | M | 4.06 | 5.84 | 0.16 | 0.23 |
C2H | N | 5.84 | 8.13 | 0.23 | 0.32 |
D1H | P | 8.13 | 11.18 | 0.32 | 0.44 |
D2H | Q | 11.18 | 15.75 | 0.44 | 0.62 |
D4H | R | 15.75 | 31.75 | 0.62 | 1.25 |
Таблица выбора кабеля преобразователя
Коды кабеля преобразователя по длинам и типам |
|---|
Длина кабеля, м | Стандартный
(оболочка из
ПВХ)
-40…+80 °C | Погружаемый1)
(оболочка из
полиэтилена)
-40…+80 °C | Заполненный
(тефлоновая
оболочка)
-40…+200 °C | Брониро-
ванный1)
-40…+80 °C |
Заказной код |
6 (20) | K01 | K11 | K21 | K31 |
15 (50) | K02 | K12 | K22 | K32 |
30 (100) | K03 | K13 | K23 | K33 |
46 (150) | K04 | K14 | K24 | K34 |
61 (200) | K05 | K15 | K25 | K35 |
91 (300) | K06 | K16 | K26 | K36 |
1) Погружаемый и бронированный кабели преобразователя для портативной
версии отсутствуют
Таблица выбора кабеля термосопротивления
Коды кабеля термосопротивления по длинам и типам |
|---|
Длина кабеля, м | Стандартный (завернут
в тефлон)
-40 ... +200 °C | Погружаемый1)
(пресованная оболочка)
-40 ... +200 °C |
Заказной код |
6 (20) | R01 | R11 |
15 (50) | R02 | R12 |
30 (100) | R03 | R13 |
46 (150) | R04 | R14 |
61 (200) | R05 | R15 |
91 (300) | R06 | R16 |

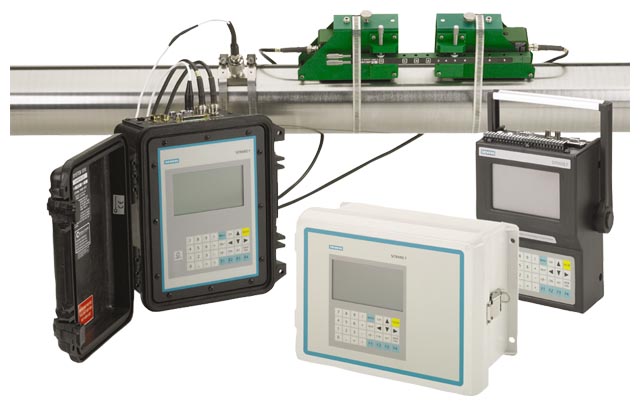

FUE1010 выпускается в трех конфигурациях:
- Корпус IP65 (NEMA 4X)
- Одноканальный
- Двухканальный / двухтрековый
- Портативный корпус IP40 (NEMA 1)
- Портативный ударопрочный корпус IP40 (NEMA 1)
- Двухканальный / двухтрековый
- Дисплейные вычислители расхода имеют встроенные клавиатуры с 33 кнопками и большие (128 x 240 пикселей) графические дисплеи, видимые с расстояния до 12 м
- 4-х проводные платиновые термосопротивления 1000 Ом для измерения температуры на подающей и отдающей линии согласованы по точности в пределах 0.01 °C
- Температура откалибрована на заводе с помощью встроенного полевого калибратора
- Встроенный режим энергии/BTU
- Обнаружение аэрации и кавитации, вызванной износом или повреждением лопастей, смещением шпинделей и т.д.
- Обнаружение обратного потока и пустой трубы
- Анализ эффективности охладителя: принимает независимый аналоговый входной сигнал, представляющий использование в кВт, для вычисления следующих функций, которые могут быть выбраны для целей регистрации или вывода:
- Тепловая нагрузка (кВт/тонну)
- КПД
- Коэффициент эффективности использования энергии (EER)
- Опциональные токовые входы
- Возможности цифровой коммуникации:
- MODBUS / Metasys N2 (только IP65 (NEMA 4X))
- Модем для коммутируемой линии (только IP65 (NEMA 4X))
- RJ45 TCP/IP addressable Ethernet (IP65 (NEMA 4X) only)
- RS232 последовательный цифровой порт (стандартный)
- Трек Zeromatic автоматически устанавливает ноль
- Работа с двунаправленным потоком
- Регистратор данных с памятью 1 МБайт с хранением места и данных регистратора
- Языковые опции: английский, испанский, немецкий, итальянский и французский
