Адаптер питания промежуточного контура для блоков 50‑100 мм в ширину

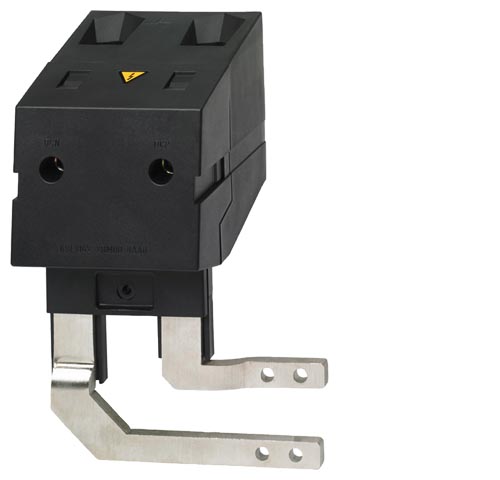

Адаптер питания промежуточного контура для блоков 150‑300 мм в ширину
Если внутренняя шина промежуточного контура модулей двигателей не используется, то возможна внешняя подачанапряжения промежуточного контура через адаптер питания промежуточного контура. Имеется два исполнения в зависимости от поперечного сечения кабеля. Адаптер питания промежуточного контура монтируется на шины промежуточного контура модуля двигателя. Подвод кабелей промежуточного контура осуществляется сверху. К блоку питания или модулю двигателя могут подключаться описанные выше исполнения адаптеров питания промежуточного контура.
Многорядная конструкция модуля для блоков любой ширины
При многорядной конструкции модулей двигателей для соединения промежуточных контуров двух структур приводов имеется комплект адаптеров питания промежуточного контура. Адаптеры питания промежуточного контура монтируются на шины промежуточного контура расположенного справа модуля двигателя. Подвод кабелей промежуточного контура осуществляется сзади.
Адаптер питания промежуточного контура книжного формата | Адаптер питания промежуточного контура книжного формата | |||
|---|---|---|---|---|
| 6SL3162-2BD00‑0AA0 | 6SL3162-2BM00‑0AA0 | 6SL3162-2BM01‑0AA0 | |
Поперечное сечение проводника (винтовые зажимы) | мм2 | 0.5 … 10 | 35 … 95 | 35 … 95 |
Допустимый ток | A | 43 | 240 | 240 |
Вес, примерно | кг (lb) | 0.06 (0.13) | 0.48 (1.06) | 0.76 (1.68) |
Допуски |
| cURus | cURus | cURus |
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 67825 | 6SL3162-2BD00-0AA0 | sinamics выпрямительный адаптер промежуточного контура для прямого питания зажимные клеммы 0,5-10 mm2 для 50 и 100 mm блоки питания/модули двигателей в книжном формате | 0.083 | Заказать |
| 67826 | 6SL3162-2BM00-0AA0 | sinamics выпрямительный адаптер промежуточного контура для прямого питания зажимные клеммы 35-95 mm2 для 150, 200 и 300 mm блоки питания/модули двигателей в книжном формате | 0.94 | Заказать |
| 67827 | 6SL3162-2BM01-0AA0 | sinamics адаптер промежуточного контура комплект для многоряд. конструкции зажимные клеммы 35-95 mm2 для всех блоков питания/модулей двигателей в книжном формате | 0.975 | Заказать |
