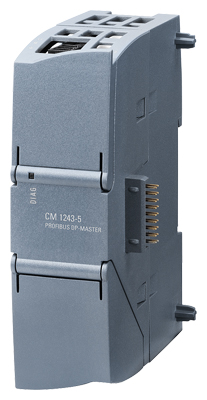

CM 1243-5 производства Siemens

Модуль CM 1242-5 ориентирован на эксплуатацию в промышленных условиях.

С его помощью могут создаваться рентабельные решения по построению распределенных систем управления на базе S7-1200 , включению S7-1200 в комплексные системы управления. Он может использоваться во всех секторах промышленного производства. Например,:

• В автомобильной промышленности.
• В фармацевтической промышленности.
• На предприятиях по производству полупроводников.
• В пищевой промышленности.

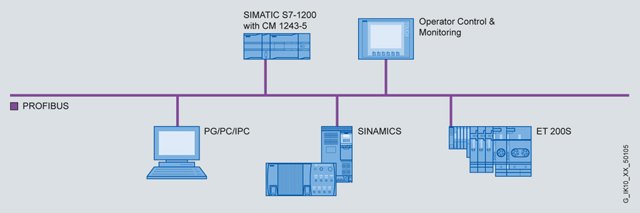

В машиностроении S7-1200 с модулем CM 1243-5 может использоваться как центральный блок управления со своим набором датчиков, исполнительных устройств и приборов человеко-машинного интерфейса, связанных через сеть PROFIBUS.

• Погрузочные машины.
• Машины для металлообработки.
• Упаковочные машины.
• Печатающие машины.
• Текстильные машины.
• Машины для розлива жидкостей.

Эффективное решение для систем на базе PROFIBUS:

• Снижение затрат на выполнение монтажных работ и аппаратуру.
• Быстрое обнаружение ошибок и отказов на основе использования исчерпывающего набора диагностических функций.
• Оптимизация процессов управления предприятием.

Особенности решений автоматизации с модулями CM 1242-5:

• Простое подключение S7-1200 к сети PROFIBUS без использования дополнительного блока питания.
• Рентабельное решение для построения распределенных систем на основе PROFIBUS.
• Быстрое выполнение пуско-наладочных работ без дополнительных затрат на программирование.

Рентабельное решение по использованию S7-1200 в распределенных системах управления на основе сети PROFIBUS.

CM 1242-5 является модулем контроллера S7-1200 и характеризуется следующими показателями:

• Прочный компактный пластиковый корпус.
• Соединитель для подключения к PROFIBUS и диагностические элементы, закрытые защитной дверцей.
• Съемные соединительные терминалы.
• Простая установка на стандартную профильную шину.
• Подключение к PROFIBUS через 9-полюсное гнездо соединителя D типа.
• 3-полюсный съемный терминальный блок для подключения цепи питания =24 В.

CM 1242-5 устанавливается слева от центрального процессора или другого коммуникационного модуля и получает питание через 3-полюсный съемный терминальный блок в верхней части корпуса. Соединитель для подключения к сети PROFIBUS (RS485) расположен в нижней части корпуса и закрыт защитной дверцей.

CM 1243-5 обеспечивает поддержку коммуникационных служб ведущего устройства сети  PROFIBUS DP:

• Ведущее устройство PROFIBUS DP по IEC 61158.
• PG/OP функции связи.
• S7 функции связи.

Ведущее устройство PROFIBUS DP

CM 1243-5 работает в режиме ведущего устройства DP-V1 по IEC 61158, выполняет комплексную обработку сетевого обмена данными, разгружает центральный процессор от обслуживания коммуникационных задач.

Содержимое области отображения процесса передается между коммуникационным модулем и центральным процессором. К одному модулю CM 1243-5 может подключаться до 16 ведомых устройств PROFIBUS DP.

PG/OP функции связи

S7-1200 с модулем CM 1243-5 позволяет выполнять дистанционное программирование контроллера через PROFIBUS.

S7 функции связи

Поддержка коммуникационного обмена данными с другими системами на основе S7 функций связи  (Put/Get):

• с другими программируемыми контроллерами SIMATIC S7;
• с приборами человеко-машинного интерфейса HMI;
• с компьютерами, ноутбуками и программаторами, оснащенными интерфейсом PROFIBUS.

Диагностика

STEP 7 обеспечивает поддержку широкого набора диагностических функций, позволяющих

• Считывать оперативные состояния коммуникационного модуля.
• Решать общие диагностические задачи.
• Выполнять диагностику соединений.
• Просматривать содержимое буфера диагностических сообщений.

Для конфигурирования CP 1243-5 необходим STEP 7 Basic V11 или выше.
