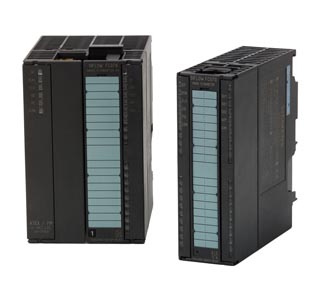

SIFLOW FC070 производства Siemens

Измерение

Массового расхода, объемного расхода, плотности, температуры сенсора, расхода фракции А, расхода фракции B, фракция A в %

Функции измерения

• Сумматор 1

Суммирование массового расхода, объемного расхода, фракции A, фракции B

• Сумматор 2

Суммирование массового расхода, объемного расхода, фракции A, фракции B

• Одиночная и 2-ступенчатая дозирующая функция

Пакетная функция с использованием одного или двух
выходов для дозирования на высокой и низкой скорости

• 4 программируемых предела

4 программируемых верхних/нижних предела для
массового расхода, объемного расхода, плотности, температуры сенсора, расхода фракции А, расхода фракции В, фракция А в % По достижении пределов генерируются сигнализации.

Цифровой вход

Функции

Запуск дозировки, остановка дозировки, запуск/остановка
дозировки, удержание / продолжение дозировки, сброс
сумматора 1, сброс сумматора 2, сброс сумматора 1 и 2, регулировка нуля, принудительный частотный выход, “замораживание” частотного выхода

Высокий сигнал

• Номинальное напряжение: 24 V DC
• Нижний предел: 15 V DC
• Верхний предел: 30 V DC
• Ток: 2 ... 15 мА

Низкий сигнал

• Номинальное напряжение: 0 V DC
• Нижний предел: -3 V DC
• Верхний предел: 5 V DC
• Ток: -15 ... 15 мА

Вход

Прибл. 10 кОм

Переключение

Макс. 100 Гц.

Цифровой выход 1 и 2

Функции

• Выход 1:
  Импульс, частота, квадратурный импульс, квадратурная частота, 2- ступенчатый пакетный, пакетный
• Выход 2:
  Квадратурный импульс, квадратурная частота, 2-ступенчатый пакетный

Подача питания

3 ... 30 V DC (пассивный выход)

Ток переключения

Макс. 30 мА при 30 V DC

Падение напряжения

< 3 V DC при макс. токе

Ток утечки

< 0.4 мА при макс. напряжении 30 V DC

Сопротивление нагрузки

1 кОм до 10 кОм

Частота переключения

0 ... 12 кГц при раб. цикле 50%

Функции

Импульс, частота, квадратурный импульс, квадратурная частота, 2- ступенчатый пакетный, пакетный

Коммуникации

MODBUS RS 232C

• Макс. скорость: 115200 бод
• Макс. длина линии: 15 м при 115200 бод
• Уровень сигнала: согласно EIA-RS 232C

MODBUS RS 485

• Макс. скорость: 115200 бод
• Макс. длина линии: 1200 м при 115200 бод
• Уровень сигнала: согласно EIA-RS 485
• Согласующая нагрузка шины: встроенная. Может быть
  включена вставкой проволочных перемычек.

Гальваническое разделение

Все входы, выходы и коммуникационные интерфейсы
галванически изолированы. Напряжение изоляции: 500 В

Питание

Напряжение питания

Номинально 24 V DC

Допуски

20.4 V DC ... 28.8 V DC

Потребление

Макс. 10 Вт

Плавкий предохранитель

T1 A/125 V, не предназначен для замены пользователем

Окружающие условия

Окружающая температура

• Хранение -40 ... +70 °C
• Эксплуатация 0 ... +60 °C

Рабочие условия

Горизонтально смонтированная шина. Для вертикально
смонтированной шины макс. рабочая температура равна +45°C.

Высота

• Эксплуатация: -1000 ... 2000 м
  (давление 79.5 ... 108.0 кПа)

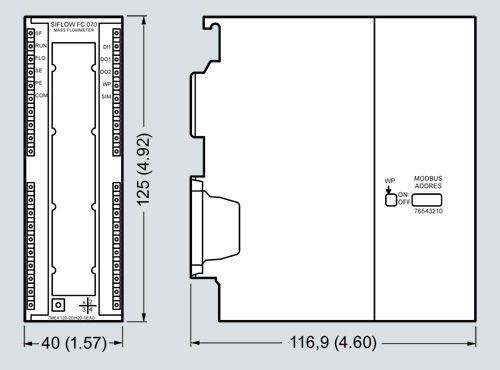

Корпус

Материал

Noryl, цвет: антрацит

Степень защиты

IP20 согласно IEC 529 и DIN 40050

Механическая нагрузка

IP20 согласно IEC 529 и DIN 40050 Механическая нагрузка Согласно стандартам SIMATIC (устройства S7-300)

Допуски

CE, cULus, ATEX Cat. 3 (II 3G EEx nA)

Электромагнитная совместимость

Требования закона об ЭМС; Устойчивость к помехам согласно  IEC 61000-6-2, простестировано в соответствии с: IEC 61000-4-2, 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6 Излучаемые помехи согласно
EN 50081-2, простестировано в соответствии с EN 55011, класс A, группа

NAMUR

В пределах согласно “Общим требованиям” с критерием ошибки A в соответствии с NE21

Инструментарий программирования

SIMATIC S7

Конфигурирование через заднюю шину P-BUS и программу ПЛК

SIMATIC PCS7

Конфигурирование через заднюю шину P-BUS и лицевые панели ПЛК/WinCC

SIMATIC PDM

Через MODBUS порт RS 232C и RS 485
