CP 340 производства Siemens

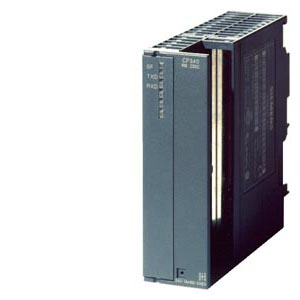

Коммуникационный процессор CP 340 позволяет создавать экономичные решения для организации обмена данными по последовательным каналам связи. Он может быть использован в программируемых контроллерах SIMATIC S7-300 и станциях распределенного ввода-вывода ET 200M, работающих под управлением SIMATIC S7-300/ S7-400/ C7/ WinAC.

PtP интерфейс может быть использован для организации связи с:

• Программируемыми контроллерами SIMATIC S7 и SIMATIC S5, а также системами других фирм-изготовителей.
• Принтерами.
• Системами управления роботами.
• Модемами.
• Сканнерами и т.д.

Коммуникационный процессор характеризуется следующими показателями:

• Пластиковый корпус формата S7-300 шириной 40мм.
• Светодиоды:
  •  „Send“ (передача),
  • „Receive“ (прием),
  • „Error“ (ошибка).
• Коммуникационный интерфейс, закрытый защитной дверцей.

CP 340 имеет три модификации, отличающиеся типом используемого последовательного интерфейса:

• RS 232C (V.24);
• 20 мА токовая петля (TTY);
• RS 422/RS 485 (X.27).

CP 340 поддерживает несколько протоколов обмена данными с широким спектром различных устройств:

• ASCII:
  для простой организации связи с системами других фирм-изготовителей. Протокол передачи со стартовыми и стоповыми символами, а также подсчетом контрольных сумм. Интерфейсные сигналы могут считываться и обрабатываться программой пользователя.
• Драйвер принтера:
  для регистрации состояний и событий на принтере.
• 3964 (R):
  для связи с устройствами SIEMENS или устройствами других фирм-изготовителей с использованием стандартного протокола Siemens 3964 (R). Включает 3964(R) драйвер со стандартными настройками и один конфигурируемый 3964(R) драйвер.

Настройка параметров

Настройка параметров коммуникационного процессора СР 340 может выполняться следующими способами:

• С помощью инструментальных средств пакета STEP 7:
• выбор типа используемого драйвера;
• настройка параметров выбранного драйвера.
• Через центральный процессор программируемого контроллера:
  программатор подключается к центральному процессору программируемого контроллера. Параметры настройки коммуникационного процессора записываются в системный блок данных центрального процессора и сохраняются в его памяти. При включении питания контроллера параметры настройки передаются из центрального процессора в коммуникационный процессор. Такой вариант позволяет сохранять параметры настройки при перебоях в питании контроллера и выполнять замену коммуникационного процессора без повторного конфигурирования системы.
• С помощью пакета конфигурирования (на компакт-диске, включенном в комплект поставки модуля):
  пакет включает в свой состав электронные руководства, экранные формы настройки параметров и стандартные функциональные блоки для обмена данными с центральным процессором контроллера.
