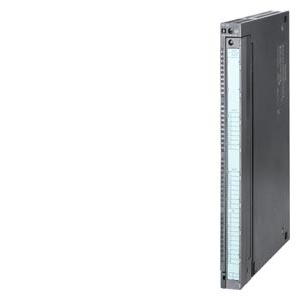

Модуль электронного CAM-контроллера FM 452 производства Siemens

Скоростной электронный командоконтроллер FM 452 предназначен для управления позиционированием путем считывания показаний датчика и формирования сигналов управления через встроенные дискретные выходы. Модуль способен заменить механический командоконтроллер и может быть использован для:

• Управления конвейерами: FM 452 фиксирует сигналы световых барьеров и управляет состоянием своих выходов (например, запускает операции сверления, фрезеровки, вставки и т.д.).
• Управления прессами (металл, порошок, стекло).

Основными компонентами системы на базе модуля FM 452 являются:

• Модуль FM 452:
• для управления выходами в зависимости от достигнутой позиции.
• Центральный процессор S7-400:
• для управления последовательностью выполнения операций;
• для запуска и остановки операций мониторинга.
• Программатор:
• для разработка программ STEP 7;
• для настройка параметров FM 452 с помощью встроенного в STEP 7 программного обеспечения конфигурирования FM 452;
• для выполнения операций тестирования и отладки.
• Панель оператора:
• для оперативного управления и мониторинга;
• для диагностики ошибок.

Обмен данными между FM 452 связывается с центральным процессором контроллера с помощью стандартных функциональных блоков, включенных в комплект поставки FM 452.

• Настраиваемое количество кулачков:
  32, 64 или 128.
• Определение дорожки, управляющей положением данного кулачка.
• 32 дорожки, 16 из которых оказывают непосредственное воздействие на состояние встроенных дискретных выходов.
• Конфигурируемый набор характеристик командоконтроллера:
  управление состоянием кулачка в функции пройденного пути, пройденного пути и времени, времени. Определение направления переключения (вверх/ вниз). треки выходов 0 и 1 могут использоваться для отсчета дорожек управления движением, трек 2 - для управления торможением.

Специальные функции

• Измерение пройденного пути.
• Установка контрольных точек.
• Установка текущих значений.
• Смещение нуля.
• Изменение фронтов сигналов кулачка.
• Режим имитации.

Режимы работы

Модуль FM 452 отличается исколючительно высоким быстродействием. В процессе работы с помощью датчиков положения он фиксирует достижение определенных точек на пути следования и инициирует выполнение определенных действий с помощью команд управления.

После ввода данных о параметрах исполнительных механизмов и технологическом процессе модуль работает автономно. В процессе работы FM 452 обменивается с центральным процессором только сигналами управления и обратной связи.

Контроллер отличается высокой скоростью выполнения операций:

• 16 дискретных выходов, управляемых кулачками:
  для быстрой передачи сигналов управления
• Динамическая компенсация положения каждого кулачка в функции времени:
  для автоматической компенсации мертвых зон в каналах подключения датчиков

Все элементы управления подключаются непосредственно к модулю. В необходимых случаях для управления исполнительными механизмами используются промежуточные реле.
