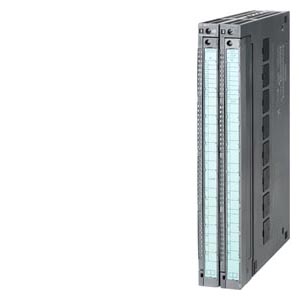

Модуль автоматического регулирования FM 455 производства Siemens

PID_FM

Автоматическое регулирование на основе FM 455: обеспечение интерфейса между FM 455 и программой пользователя; возможность изменения параметров настройки регулятора, а также его переменных; изменение уставок; формирование управляющих воздействий.

FUZ_455

Чтение и запись параметров всех регуляторов температуры; передача модифицированных параметров регуляторов

FORCE455

Запуск FM 455: имитация входных аналоговых и дискретных сигналов для отладки программы

READ_455

Считывание входных аналоговых и дискретных сигналов

CH_DIAG

Запуск FM 455: считывание дополнительной информации о параметрах настройки каналов модуля

PID_PAR

Интерактивное изменение параметров настройки, которые не могут быть изменены с помощью блока PID_FM

6ES7 455-0VS00-0AE0

6ES7 455-1VS00-0AE0

Напряжения и токи

Напряжение питания нагрузки L+:

• Номинальное значение (DC)

24 В

24 В

• Допустимые отклонения, нижний предел (DC)

20.4 В

20.4 В

• Допустимые отклонения, верхний предел (DC)

28.8 В

28.8 В

Потребляемый ток

• Из цепи питания 1L+, макс

440 мA; типовое 370 мA

400 мA; типовое 330 мA

• Потребляемая мощность, макс

17.3 Вт

16.2 Вт

• Потребляемая мощность, типовое значение

12 Вт

10.7 Вт

Система соединений

• Фронтальный соединитель

2 x 48-полюсные

2 x 48-полюсные

Дискретные входы

• Количество

16

16

Длина кабеля, макс.

• Экранированного

1,000 м

1,000 м

• Обычного

600 м

600 м

• Входная характеристика по IEC 1131

Тип 2

Тип 2

Входное напряжение

• Номинальное значение, DC

24 В

24 В

• Низкого уровня

от -3 дo 5 В

от -3 дo 5 В

• Высокого уровня

от 13 дo 30 В

от 13 дo 30 В

Входной ток

• Высокого уровня, типовое значение

7 мA

7 мA

Дискретные выходы

• Количество

32

• Длина экранированного кабеля, макс.

1,000 м

• Длина обычного кабеля, макс.

600 м

• Защита от короткого замыкания

Электронная

• Ограничение выброса напряжения

L+ (-1.5 V)

• Ламповая нагрузка, макс.

5 Вт

• Управление дискретным входом

Есть

Выходное напряжение

• Высокого уровня

L+ (-2.5 В)

Выходной ток

• Высокого уровня, номинальное значение

0.1 A

• Допустимое значегие высокого уровня, при t от 0 дo 60 °C, мин.

5 мA

• Допустимое значегие высокого уровня, при t от 0 дo 60 °C, макс.

150 мA

• Логического нуля, макс.

0.5 мA

Параллельное включение 2 выходов

• Для выполнения логических операций

Есть

Частота переключения выходов, не более

• При активной нагрузке

100 Гц

• При индуктивной нагрузке

0.5 Гц

• При ламповой нагрузке, макс.

100 Гц

Сопротивление нагрузки

• Нижний предел

240 Ом

• Верхний предел

4 КОм

Аналоговые входы

• Количество

16; для термопар или 2-проводного соединения, 8 для Pt100 или 4-проводного соединения

16; для термопар или 2-проводного соединения, 8 для Pt100 или 4-проводного соединения

• Длина экранированного кабеля, макс.

200 м; 50м при 80 мВ и термопары

200 м; 50м при 80 мВ и термопары

• Максимально допустимое входное напряжение для каналов измерения напряжения

20 В

20 В

• Максимально допустимый входной ток для каналов измерения силы тока

40 мA

40 мA

Диапазоны изменения входных сигналов напряжения

• от 0 дo +10 В

Есть

Есть

• от -1.75 дo +11.75 В

Есть

Есть

• от -80 мВ дo +80 мВ

Есть

Есть

Диапазоны изменения входных сигналов силы тока

• от 0 дo 20 мA

Есть

Есть

• от 0 дo 23.5 мA

Есть

Есть

• от -3.5 дo +23.5 мA

Есть

Есть

• от 4 дo 20 мA

Есть

Есть

Диапазоны изменения входных сигналов, термопары

• Tип B

Есть

Есть

• Tип J

Есть

Есть

• Tип K

Есть

Есть

• Tип R

Есть

Есть

• Tип S

Есть

Есть

Диапазоны изменения входных сигналов, термометры сопротивления

• Pt 100

Есть

Есть

Линеаризация характеристик

• Настраивается

Есть

Есть

• Для термопар

Tип B, J, K, R, S

Tип B, J, K, R, S

• Для термометров сопротивления

Pt 100

Pt 100

Температурная компенсация

• Внешняя, Pt100

Настраивается

Настраивается

• Внутренняя

Настраивается

Настраивается

Аналоговые выходы

• Количество

16

• Длина экранированного кабеля, макс.

200 м; 50м при 80 мВ и термопары

• Защита от короткого замыкания

Есть

• Ток срабатывания защиты, не более

25 мA

• Напряжение на выходе канала силы тока при размыкании внешней цепи, не более

18 В

Выходные значения, напряжение

• от 0 дo 10 В

Есть

• от -10 дo +10 В

Есть

Выходные значения, сила тока

• от 0 дo 20 мA

Есть

• от -20 дo +20 мA

Есть

• от 4 дo 20 мA

Есть

Подключение исполнительных устройств

• к каналам напряжения, 2-проводное

Есть

• к каналам силы тока, 2-проводное

Есть

Параметры цепи нагрузки

• выходные каналы напряжения, мин

1 КОм

• выходные каналы напряжения, емкостная нагрузка, макс.

1 мкФ

• выходные каналы силы тока, макс

500 Ом

• выходные каналы силы тока, индуктивная нагрузка, макс.

1 мГн

Параметры аналого-цифрового и цифро-аналогового преобразования

• Принцип измерения

Интегрирование

Интегрирование

Время преобразования на один канал

• Разрешение, включая переполнение

12/ 14 бит, настраивается

12/ 14 бит, настраивается

• разрешение

2 бит   16.7мс/60Гц; 20мс/50Гц

14 бит   100мс (50 и 60Гц)

2 бит   16.7мс/60Гц; 20мс/50Гц

14 бит   100мс (50 и 60Гц)

Время установки выходного сигнала

• при активной нагрузке

0.2 мс

0.1 мс

• при емкостной нагрузке

3.3 мс

3.3 мс

• при индуктивной нагрузке

0.5 мс

0.5 мс

Датчик

Подключение датчика

• Для измерения напряжения

Есть

Есть

• Для измерения силы тока,  4-проводная схема

Есть

Есть

Подсоединяемые датчики

• 2-проводное подключение датчиков BERO

Есть

Есть

• Допустимый ток короткого замыкания (2-проводное подключение датчиков BERO), макс.

1.5 мA

1.5 мA

Подавление помех, погрешности

• Нелинейность (выход)

+/- 0,05 %

• Нелинейность (вход)

+/- 0,05 %

+/- 0,05 %

• Температурная погрешность преобразования (выход)

+/- 0,02 %/K

• Температурная погрешность преобразования (вход)

+/- 0,005 %/K

+/- 0,005 %/K

Рабочая погрешность преобразования (во всем температурном диапазоне)

• сигналы выходного напряжения

+/- 0,5 %

• сигналы выходного тока

+/- 0,6 %

• сигналы входного напряжения

от +/-0.6 дo +/-1%

от +/-0.6 дo +/-1%

• сигналы входного тока

от +/-0.6 дo +/-1%

от +/-0.6 дo +/-1%

• входные сигналы термометров сопротивления

от +/-0.6 дo +/-1%

от +/-0.6 дo +/-1%

Базовая погрешность преобразования (рабочая погрешность преобразования при +25ºC):

• сигналы выходного напряжения

+/- 0,4 %

• сигналы выходного тока

+/- 0,5 %

• сигналы входного напряжения

от +/-0.4 дo +/-0.6%

от +/-0.4 дo +/-0.6%

• сигналы входного тока

от +/-0.4 дo +/-0.6%

от +/-0.4 дo +/-0.6%

• входные сигналы термометров сопротивления

от +/-0.4 дo +/-0.6%

от +/-0.4 дo +/-0.6%

Подавление интерференционных наводок для f = nx (f1±1%), где f1 - частота интерференции, не менее

• Перекрестные наводки между выходами, не менее

40 Дб

40 Дб

• режим подавления синфазного сигнала

70Дб (Uss < 2.5В)

70Дб (Uss < 2.5В)

Регулирование

• Количество каналов регулирования

16; для термопар или 2-проводного соединения 8 для Pt100 или 4-проводного соединения

16; для термопар или 2-проводного соединения 8 для Pt100 или 4-проводного соединения

Статус, прерывания, диагностика

• Прерывания по контролю граничных значений параметров

Настраивается

Настраивается

Изоляция

• Испытательное напряжение изоляции

500 В DC

500 В DC

Потенциалы/ электрическая изоляция

Электрическая изоляция, контроллер

• Между каналами

Нет

Нет

• Между каналами ивнутренней шиной контроллера

Оптоэлектронная

Оптоэлектронная

Допустимая разность потенциалов

• Между входами и MANA (UCM)

2.5 В DC

2.5 В DC

• Между Minternal и входами

75 В DC / 60 В AC

75 В DC / 60 В AC

Размеры и масса

• Масса, примерно

1,400 г

1,400 г

• Ширина

50 мм

50 мм

• Высота

290 мм

290 мм

• Глубина

210 мм

210 мм
