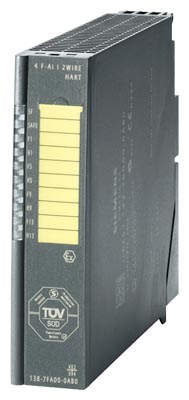

F модуль ввода аналоговых сигналов производства Siemens

6ES7 138-7FA00-0AB0

Цепи питания

Количество выходов питания датчиков

4

• защита от короткого замыкания

Есть

• ток выхода, не более

25 мА

Ток, потребляемый из цепи U_L+, не более

485 мА

Потери мощности, типовое значение

3.8 Вт

Адресное пространство

Адресное пространство на модуль, не более

16 байт

Аналоговые входы

Количество входов

4

Длина экранированного кабеля, не более

500 м

Диапазоны измерений

0 ... 20 мА или 4 ... 20 мА (с поддержкой или без поддержки протокола HART)

Параметры аналого-цифрового преобразования

Принцип преобразования

Интегрирование (Sigma-Delta)

Время интегрирования и преобразования, разрешение на канал

• разрешение с учетом знакового разряда, не более

16 бит

• время интегрирования

Настраивается

• частота подавления помех f1

50/ 60 Гц

Сглаживание измеряемых значений:

Настраивается на один из следующих 4 режимов

• нет

1 цикл

• низкое

За 4 цикла

• среднее

За 32 цикла

• сильное

За 64 цикла

Датчики

Подключаемые датчики:

• 2-проводные датчики силы тока

Есть

• нагрузка для 2-проводного передатчика, не более

750 Ом

Подавление помех/ погрешности

Нелинейность по отношению к конечной точке шкалы

±0.015 %

Температурная погрешность преобразования по отношению к конечной точке шкалы

±0.005 %/K

Перекрестные наводки между входами, не менее

-50 дБ

Базовая погрешность преобразования (рабочая погрешность при 25 °C) по отношению к конечной точке шкалы

±0.1 %

Подавление помех при частоте f = n x (fl +/- 1%), где fl - частота следования помех

• режим последовательного подавления (пиковое значение помех меньше номинального значения диапазона), не менее

40 дБ

• подавление синфазных сигналов, не менее

50 дБ

Состояния/ прерывания/ диагностика

Диагностические прерывания

Есть, настраиваются

Диагностика:

• считывание диагностической информации

Возможно

• обрыва внешних цепей

Есть

• коротких замыканий

Есть

Индикатор наличия ошибок в работе модуля

Красный светодиод SF

Гальваническое разделение цепей

Гальваническое разделение цепей аналоговых входов:

• между собой

Нет

• с внутренней шиной станции

Есть

• с цепью питания U_L+

Есть

Стандарты, одобрения, сертификаты

Марка CE

Есть

Габариты и масса

Габариты (Ш х В х Г) в мм

30х 129х 136.5

Масса

299 г
