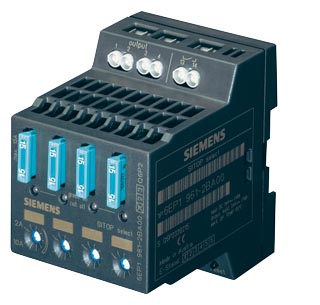

Модуль SITOP select предназначен для работы с блоками питания =24 В, распределения их выходного тока между несколькими параллельными цепями и мониторинга этих цепей. В случае появления перегрузки или короткого замыкания в одной из ветвей питания нагрузки модуль SITOP select обеспечивает селективное отключение этой ветви, оставляя в работе все остальные ветви. Один модуль SITOP select способен обслуживать до 4 параллельных ветвей питания нагрузки.
Тип | Модуль 4 x 10 A |
|---|---|
Заказной номер | 6EP1 961-2BA00 |
Вход | Постоянное напряжение |
Номинальное напряжение | 24 В DC |
Диапазон напряжений | 22 - 30 В |
Защита от перенапряжений | 35 В; 100 мс |
Выход | Постоянное напряжение |
Номинальное напряжение | Vвых. - 0.5 В |
Допустимые отклонения / пульсации | В соответствии с входным напряжением |
Число выходных каналов | 4 |
Расчетный ток Iвых. к +60 °C | 10 А на канал |
Диапазон уставок | 2 - 10 А на канал |
Параллельное подключение каналов | Не допустимо |
КПД |
|
Расчетный КПД при максимальном токе | Приблизительно 97 % |
Потери мощности при максимальном токе | Приблизительно 30 Вт |
Характеристики отключения |
|
Перегрузка по току | Iвых. = 1.0... 1.3 x значения уставки, приблизительно после 5 с |
Ограничение тока | Iвых. = 1.3 x значения уставки приблизительно после 50 - 100 мс |
Немедленное отключение | Iвых.> установленного значения и Vвх. <20 В |
Сброс | Использование кнопки на модуле |
Защита и контрольная проверка |
|
Защита мощности | FK2 плавкий предохранитель 15 А на канал |
Индикаторы режима | Двухцветный светодиод на канал Зелёный - ОК Красный - перегрузка |
Сигнальный контакт | Общий сигнализирующий замыкающий контакт (NO) |
Безопасность |
|
Степень защиты (Международная Электротехническая Комиссия 536; VDE 0106 T1) | Класс III |
Степень защиты (EN 60 529; VDE 0470 T1) | IP 20 |
TÜV | Да |
Маркировка СЕ | Да |
UL/cUL (USA ) | Да |
EMC |
|
Излучаемые помехи | EN 50081-2, EN 55022 Класса B |
Помехоустойчивость | EN 50082-2 |
Условия эксплуатации |
|
Температуры окружающего воздуха | 0 … +60°C с естественным охлаждением |
Температура хранения | -25 … +85°C |
Класс влажности | Климатический класс 3K3 по EN 60 721 |
Механические характеристики |
|
Выводы |
|
- Вход +24 В | 2 зажима под винт 0.33 - 10 мм2 |
- Вход 0 В | 2 зажима под винт 0.22 - 4 мм2 |
- Выход 1 - 4 | 1 зажим под винт на канал 0.22 - 4 мм2 |
- Сигнальный контакт | 2 винтовых вывода 0.22 - 4 мм2 |
Размеры (Ш x В x Г) в мм | 72 x 90 x 90 |
Вес | 0.4 кг |
Монтаж | Монтаж на стандартном профильной шине, DIN EN 50 022-35 x 15/7.5 |

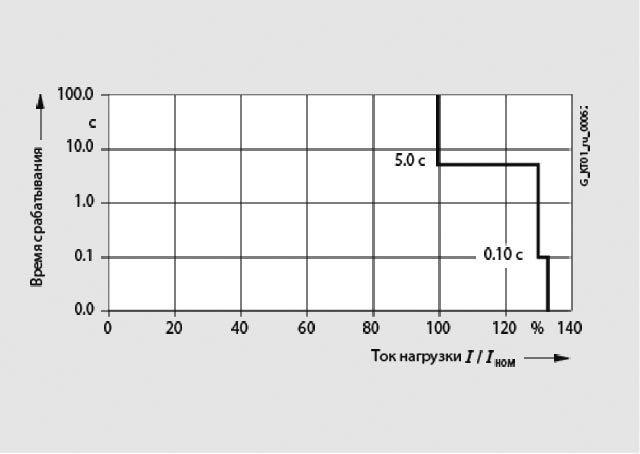

Переключающая характиристика
Заказной номер: 6EP1 961-2BA00

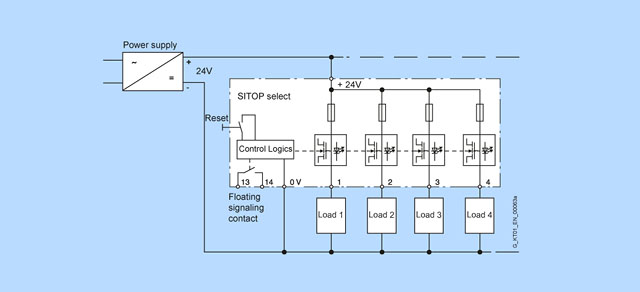

Принцип. схемы
