Industrial Ethernet FastConnect (IE FC) – это система быстрого монтажа сетей Industrial Ethernet, выполненных 4- или 8-жильными витыми парами. Специальный инструмент позволяет выполнять быструю разделку кабелей с удалением оболочки и экрана с фиксированных по длине отрезков кабеля, необходимых для подключения к соединителям. Подключение жил кабеля к контактам соединителя выполняется методом прокалывания изоляции.
Соединители различаются в зависимости от скорости передачи данных для 10/100 Mbit/s или 1,000 Mbit/s:
Следующая таблица дает представление о доступных коммутаторах, поддерживаемой ими скорости передачи данных и IE FC стандартных кабелях, IE FC соединителях. Для более подробной информации см. Catalog IK PI .
Коммутаторы | Тип порта | Скорость передачи | Макс длина кабеля | Тип кабеля | Соединитель |
|---|---|---|---|---|---|
X414‑3E X208, X204‑2, ESM | 10/100BaseTX | 10/100 Mbit/s | 100 м | IE FC стандартный кабель 2 x 2 | IE FC RJ45 штекер 90/180, или IE FC розетка RJ45 + TP Cord |
IEFC стандартный кабель 4 x 2 | IE FC RJ45 модульная розетка с вставкой 2FE + TP Cord | ||||
X414‑3E | 1000BaseTX | 1,000 Mbit/s | 100 м | IEFC стандартный кабель 4 x 2 | IE FC RJ45 модульная розетка с вставкой 1GE + TP Cord |
Штекеры IE FC RJ45
Штекеры IE FC RJ45 имеют компактный металлический корпус, устанавливаются на IE FC TP кабели 2х2 и могут использоваться в промышленных и офисных условиях в сетях со скоростью передачи до 100Мбит/с. Штекеры позволяют производить непосредственное подключение IE FC TP кабеля к сетевой станции/ компоненту без использования TP кордов. Скорость передачи данных до 100 Мбит/с, длина линии связи не должна превышать 100 м.
IE FC розетка RJ45 и IE FC RJ45 модульная розетка
Имеются следующие альтернативы

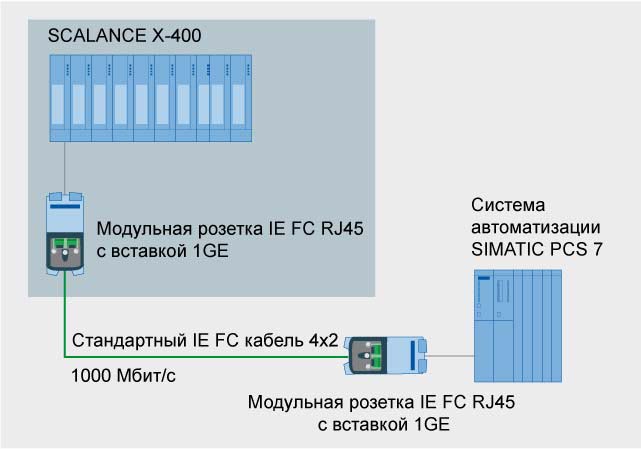

Модульная розетка IE FC RJ45 может комплектоваться различными типами вставок и позволяет использовать подключенный IE FC TP кабель 4х2 для формирования:
Более подробная информация находиться в каталоге IK PI, секция "Industrial Ethernet", или в A&D Mall, или CA 01 "Коммуникации/Сети / Системы коммуникаций SIMATIC NET".

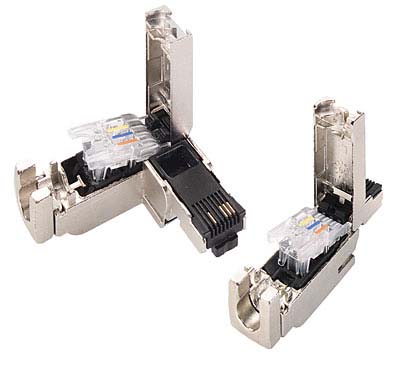

IE FC RJ45 plug с кабелем под 90° (слева) и с кабелем под 180° (справа)
Штекеры IE FC RJ45 имеют два исполнения:
Они позволяют оптимизировать структуру кабельных соединений Industrial Ethernet FastConnect между сетевыми станциями/ компонентами. Прочный металлический корпус промышленного исполнения обеспечивает надежную защиту линий связи от воздействия помех и механических воздействий. 4 встроенных ножевых контакта обеспечивают возможность быстрого подключения жил FC кабеля. При поднятой крышке концы разделанного кабеля вставляются в ножевые контакты штекера. Опускание крышки в рабочее положение приводит к прокалыванию изоляции жил и появлению надежного электрического контакта между жилами кабеля и контактами штекера. Одновременно появляется надежное электрическое соединение с экраном кабеля. Благодаря своей компактности штекеры могут подключаться к приборам, оснащенным одним гнездом RJ45 или блоком гнезд RJ45.
Розетки IE FC RJ45 имеют две модификации:
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 114451 | 6GK1901-1BB10-2AA0 | simatic net ie fc rj45 штекер, 180 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 180 град. угол вывода кабеля, 1 упаковка = 1 шт. | 0.03 | Заказать |
| 114452 | 6GK1901-1BB10-2AB0 | simatic net ie fc rj45 штекер, 180 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 180 град. угол вывода кабеля, 1 упаковка = 10 шт. | 0.3 | Заказать |
| 66419 | 6GK1901-1BB10-2AE0 | simatic net ie fc rj45 штекер, 180 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 180 град. угол вывода кабеля, 1 упаковка = 50 шт. | 1.5 | Заказать |
| 66421 | 6GK1901-1BB11-2AA0 | ie fc rj45 plug 180 4x2, rj45 соединитель-розетка (10/100/1000мбит/с) в прочном металлическом корпусе, метод подключчения fc, для ie fc кабеля 4x2 (awg24) выход кабеля под углом 180 градусов, 1 упаковка = 1 штука | 0.022 | Заказать |
| 114453 | 6GK1901-1BB11-2AB0 | ie fc rj45 plug 180 4x2, rj45 соединитель-розетка (10/100/1000мбит/с) в прочном металлическом корпусе, метод подключчения fc, для ie fc кабеля 4x2 (awg24) выход кабеля под углом 180 градусов, 1 упаковка = 10 штук | 0.22 | Заказать |
| 114454 | 6GK1901-1BB11-2AE0 | ie fc rj45 plug 180 4x2, rj45 соединитель-розетка (10/100/1000мбит/с) в прочном металлическом корпусе, метод подключчения fc, для ie fc кабеля 4x2 (awg24) выход кабеля под углом 180 градусов, 1 упаковка = 50 штук | 1.1 | Заказать |
| 114455 | 6GK1901-1BB20-2AA0 | simatic net ie fc rj45 штекер, 90 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 90 град. угол вывода кабеля, 1 упаковка = 1 шт. | 0.03 | Заказать |
| 114456 | 6GK1901-1BB20-2AB0 | simatic net ie fc rj45 штекер, 90 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 90 град. угол вывода кабеля, 1 упаковка = 10 шт. | 0.3 | Заказать |
| 66422 | 6GK1901-1BB20-2AE0 | simatic net ie fc rj45 штекер, 90 rj45, штекерный соединитель с метал. корпусом для пром. условий, предназначен для быстрого монтажа, 90 град. угол вывода кабеля, 1 упаковка = 50 шт. | 1.5 | Заказать |
| 114458 | 6GK1901-1BE00-0AA1 | simatic net ie fc rj45 основной модуль модульной розетки, со вставкой 2fe для подсоединения двух интерфейсов 100 мбит/с | 0.4 | Заказать |
| 66427 | 6GK1901-1BE00-0AA2 | simatic net ie fc rj45 основной модуль модульной розетки, со вставкой 1ge для подсоединения одного интерфейса 1000 мбит/с | 0.4 | Заказать |
| 66430 | 6GK1901-1FC00-0AA0 | simatic net, industrial ethernet fc outlet rj45: соединительное устройство для перехода с tp-корда на стандартный industrial ethernet fast connect кабель | 0.3 | Заказать |
| 66431 | 6GK1901-1GA00 | simatic net, инструмент для быстрой разделки стандартного industrial ethernet fastconnect кабеля | 0.1 | Заказать |
| 66432 | 6GK1901-1GB00 | simatic net, кассета с 5 запасными лезвиями для инструмента для разделки стандартных industrial ethernet fastconnect кабелей | 0.01 | Заказать |
| 66449 | 6GK1970-1BA10-0AA0 | simatic net, руководство по оптическим сетям industrial ethernet и сетям на основе витых пар: описание сетевых компонентов, руководство по конфигурированию и монтажу, нем. язык | 0.829 | Заказать |
| 114482 | 6GK1970-1BA10-0AA1 | simatic net, руководство по оптическим сетям industrial ethernet и сетям на основе витых пар: описание сетевых компонентов, руководство по конфигурированию и монтажу, англ. язык | 0.828 | Заказать |
| 70514 | 6XV1840-2AH10 | simatic net, fc стандартный ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю rj45, 4-жильный, экранированный, категория 5, поставка по метражу отрезками длиной 20 ... 1000 m | 0.068 | Заказать |
| 116976 | 6XV1840-2AU10 | simatic net, fc стандартный ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю rj45, 4-жильный, экранированный, категория 5, поставка по метражу отрезками длиной 20 ... 1000 m | 78 | Заказать |
| 70586 | 6XV1870-2E | simatic net, ethernet fc стандартный инсталяционный кабель; категории 6 для соединения fc rj45 модульной розетки, продаётся в метрах, макс. поставка 1000 m, мин. заказная длина: 20 m | 0.093 | Заказать |
| 70642 | 6XV1878-2A | simatic net, ie fc tp стандартный кабель gp 4x2, витая пара cat6 для подключения к ie fc rj45 разъёму 4x2, awg24, продажа по метражу, максимальная длина поставки: 1000 m, минимальная: 20 m | 0.078 | Заказать |
