Для построения протяженных оптических каналов связи PROFIBUS DP рекомендуется использовать стеклянные оптоволоконные кабели с двумя мультимодовыми световодами, предназначенные для внутренней и наружной прокладки.
Стандартные оптоволоконные кабели поставляются в разделанном виде отрезками стандартной длины с 4 установленными штекерами BFOC соединителей. Набор из 20 BFOC коннекторов доступен опционально.
Более подробную информацию об оптических кабелях можно найти в Profibus секции каталога IK PI.
Модули OLM позволяют создавать смешанные конфигурации электрических и оптических каналов связи PROFIBUS с древовидной, звездообразной и кольцевой топологией. Максимальное расстояние между двумя модулями OLM, связанными оптическим каналом связи, может достигать 15 км (для OLM/G12-1300 и одномодового стеклянного кабеля). Модуль OLM/G12 оснащен одним интерфейсом RS 485 и двумя оптическими интерфейсами (4 гнезда BFOC соединителей). Длина оптического канала связи на основе стандартного оптического кабеля может достигать 3 км.
Модули OLM выпускаются в компактных металлических корпусах, предназначенных для установки на стандартные профильные шины DIN. Они способны выполнять автоматическую настройку на скорость передачи данных в сети и поддерживают функции быстрой локализации отказов:

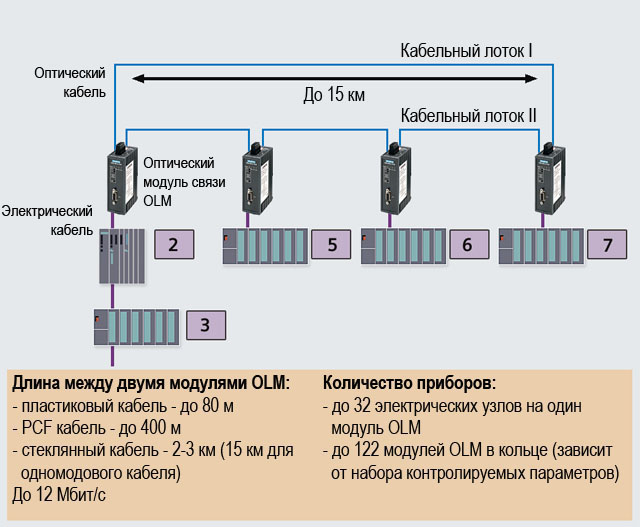

Пример комбинированной конфигурации оптических и электрических сетей
Кольцевая структура оптической сети обеспечивает отказоустойчивость, в случае повреждения или обрыва кабеля. Электрические сегменты шины включены в оптическое кольцо, используя до 122 модулей оптического канала (OLM). В зависимости от версии OLM и типа кабеля, дистанция между двумя OLM может быть до 15км. К одному OLM может быть подключено до 32 устройств с обычной электрической шиной.
Пример конфигурации показывает типичную схему адресации со смешанными технологиями передачи. Хотя OLMs устройства находятся внутри соответствующего сегмента, им не присвоены ведомые адреса PROFIBUS.
Модули оптической линии связи (Optical Link Modules - OLM) позволяют реализовывать оптические и гибридные сети (опто-электрические) в линейной, кольцевой и звездной топологиях.
OLMы могут быть объединены друг с другом и отдельными станциями, или полные электрические сегменты могут быть интегрированы в оптическую сеть PROFIBUS через электрический интерфейс.
OLMы доступны с одним (P11/G11) или двумя (P12/G12) оптоволоконнными (FO) интерфейсами с BFOC коннекторами. В зависимости от типа и расстояния, имеются следующие комбинации пластикового/стеклянного оптоволоконного кабеля:
Расстояние | Оптоволоконная линия | OLM |
|---|---|---|
до 80 м | POF-FOC | OLM/P11 |
до 400 м | PCF FOC | |
до 3 км | Мультимодовый, стеклянный FOC | В зависимости от окружающей температуры
|
до 10 км | Мультимодовый, стеклянный FOC | OLM/G11-1300 |
до 15 км | Одномодовый, стеклянный FOC |
Мы рекомендуем OLM/G12, как стандартный компонент для оптических сетей PROFIBUS в закрытом помещении и на открытом воздухе.
У OLMов есть компактный металлический корпус, подходящий для DIN рейки. Они автоматически распознают все скорости передачи данных PROFIBUS. Отказы могут быть быстро локализованы следующим образом:
Дальнейшую информацию и детальную техническую спецификацию на различные версии OLM, Вы можете найти в каталоге IK PI, глава "PROFIBUS", секция "Сетевые компоненты для PROFIBUS - оптические сети с OLM".
Для OLM/G12, предпочтительно используются для оптических сетей PROFIBUS в закрытом помещении и на открытом воздухе, волоконно-оптические кабели (FOC) сделанные из стекла с 2 многомодовыми оптоволокнами.
Стандартный волоконно-оптический кабель доступен в фиксированных длинах до 2 000 м. Он заранее смонтирован с 4 соединителями BFOC. Набор соединителя BFOC с 20 соединителями доступен как аксессуар.
Дальнейшую информацию и детальную техническую спецификацию на различные оптоволоконные кабели, Вы можете найти в каталоге IK PI, глава "PROFIBUS", секция "Сетевые компоненты для PROFIBUS - оптические сети с OLM".
| Код | Заказной номер | Описание | Вес (кг) | Заказать |
|---|---|---|---|---|
| 66303 | 6GK1503-2CA00 | simatic net, pb olm/p11 v4.0 оптический модуль связи с 1 портом rs485 и 1 пластиковым foc-интерфейсом (2 bfoc-разъёма), с сигнальным контактом и измерительным выходом, 2 bfoc-разъёма входят в комплект поставки | 0.5 | Заказать |
| 66304 | 6GK1503-2CB00 | simatic net, pb olm/g11 v4.0 оптический модуль связи с 1 портом rs485 и 1 стеклянным foc-интерфейсом (2 bfoc-разъёма), с сигнальным контактом и измерительным выходом | 0.5 | Заказать |
| 66305 | 6GK1503-2CC00 | simatic net, pb olm/g11-1300 v4.0 оптический модуль связи с 1 портом rs485 и 1 стеклянным foc-интерфейсом (2 bfoc-разъёма), длина волны 1300нм для больших дистанций, с сигнальным контактом и измерительным выходом | 0.5 | Заказать |
| 66306 | 6GK1503-3CA00 | simatic net, pb olm/p12 v4.0 оптический модуль связи с 1 портом rs485 и 2 пластиковыми foc-интерфейсами (4 bfoc-разъёма), с сигнальным контактом и измерительным выходом, 4 bfoc-разъёма входят в комплект поставки | 0.5 | Заказать |
| 114349 | 6GK1503-3CB00 | simatic net, pb olm/g12 v4.0 оптический модуль связи с 1 портом rs485 и 2 стеклянными foc-интерфейсами (4 bfoc-разъёма) для расстояний до 2850 м, с сигнальным контактом и измерительным выходом | 0.5 | Заказать |
| 66307 | 6GK1503-3CC00 | simatic net, pb olm/g12-1300 v4.0 оптический модуль связи с 1 портом rs485 и 2 стеклянными foc-интерфейсами (4 bfoc-разъёма), длина волны 1300нм для больших дистанций, с сигнальным контактом и измерительным выходом | 0.5 | Заказать |
| 66308 | 6GK1503-3CD00 | simatic net, pb olm/g12-eec v4.0 оптический модуль связи с 1 портом rs485 и 2 стеклянными foc-интерфейсами (4 bfoc-разъёма) для расширенного диапазона рабочих температур -25…+60 град. цельсия | 0.5 | Заказать |
| 114447 | 6GK1901-0DA20-0AA0 | simatic net, набор из 20 bfoc штекеров для установки на стандартные оптические кабели. монтаж должен производиться специально обученным персоналом с применением специального инструмента | 0.121 | Заказать |
| 116901 | 6XV1820-5BH10 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 1 m | 0.085 | Заказать |
| 70436 | 6XV1820-5BH50 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 5 m | 0.39 | Заказать |
| 70437 | 6XV1820-5BN10 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 10 m | 0.77 | Заказать |
| 116904 | 6XV1820-5BN20 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 20 m | 1.53 | Заказать |
| 116906 | 6XV1820-5BN50 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 50 m | 3.81 | Заказать |
| 70445 | 6XV1820-5BT10 | simatic net, стандартный волоконно-оптический кабель, раздельный, с 4 установленными bfoc штекерами, длина: 100 m | 7.61 | Заказать |
