Через удобное диалоговое управление TDIToolhandling можно импортировать, сохранять в буфер или передавать по сети полученные данные инструмента при загрузке и выгрузке. Таким образом, например, возможна простая интеграция устройства подготовки инструмента или хранилища инструмента в систему.
В процессах могут участвовать любые контейнеры в пределах установки.Целью является замкнутый цикл данных инструмента без подверженного ошибкам ручного ввода.
- Минимизация ошибок при вводе данных инструмента посредством получения данных из системы
- Отсутствие потерь данных инструмента, если инструмент уже не в станке или еще не в станке
- Простая интеграция устройств подготовки инструмента и импорт данных TC непосредственно в СЧПУ по сети
- Использование не дорогих систем идентификации инструмента (штрих−код, read−only), т.к. данные инструмента поступают по сети
- Быстрая загрузка инструмента на станке благодаря составлению списков движения инструмента

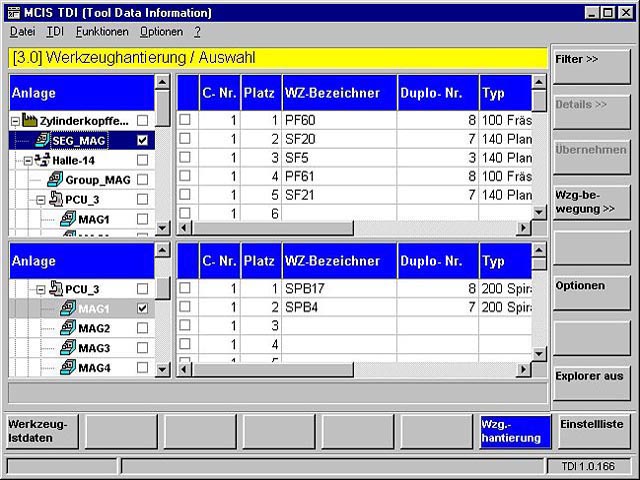

- Ясное представление движений инструмента на дисплее, основанном на функциях, с указанием источника и цели
- Модуль TDI Toolhandling работает в сетевой структуре с TDICell/Plant, а также на отдельном рабочем месте (к примеру, для импорта данных инструмента от устройства настройки резцов).
- Симуляциявсех движений инструмента в установке или на отдельном станке
- Инициализация процессов загрузки/выгрузки с прямым распределением места или автоматическим поиском свободного места
- Создание списков движения инструмента с процессами загрузки/выгрузки и их автоматическая обработка
- Представлениена дисплее соответствующей ситуации загрузки в источнике и цели, имеющегося движения инструмента
- Управление внешними хранилищами инструмента с и без управления местами
- Подключение устройств подготовки инструмента через определенный стандартный интерфейс с импортом данных TC непосредственно в блок управления инструментом СЧПУ
- Различные возможности настройки при импорте данных инструмента
- Импорт данных в список инструмента (нет физического процесса загрузки)
- Импорт места−источника в качестве места−назначения (с возможностью смещения)
- Импорт данных без квитирования PLC (импорт целых структур инструментов, к примеру, инструментальных кассет)
- Прямоезадание мест загрузки/выгрузки
Условия:
- Для SINUMERIK 810D powerline/840Di/840D powerline предпосылкой является установленное стандартное управление инструментом (tool management). SINUMERIK без стандартного управления инструментом или специфического управления инструментом изготовителя станка могут конфигурироваться как станки на базе SIMATIC S7 или должны быть подключены в соответствии со специальным проектом.
- При использовании СЧПУ иных изготовителей возможности управления данными инструмента уменьшаются до упрощенной структуры данных инструмента. Основными условиями являются: СЧПУ на базе Windows, возможность обращения к СЧПУ через Ethernet и OPC-совместимый интерфейс.
- Если необходима возможность регистрации и управления инструментом со стороны TDI, размещенным в инструментальных шкафах, то с соответствующим местом размещения должен быть согласован интерфейс TDI tool handling для загрузки и выгрузки инструмента (к примеру, интегрированный в сеть Windows - PC).
- SINUMERIK 840Di sl/840D sl с PCU 50.3
- SINUMERIK 810D powerline/840Di/840D powerline с PCU 50/PCU 70 и OP 010/OP 010S/OP 010C/OP 012/OP 015 с HMI-Advanced software version 6 и выше под Windows NT/XP с минимум 128 Mбт RAM и стандартной опцией управления инструментом или Transline HMI Pro software версии 3.2 и выше
- аппаратное обеспечение PC от Pentium III или новее, мин. 128 Мбайт RAM, Windows NT/2000/XP
- аппаратное обеспечение сервера от Pentium III или новее, мин. 512 Мбайт RAM, жесткие диски в зависимости от других пакетов MCIS и требований заказчика, к примеру, 3 x 36 Гбайт (Raid 5), Windows 2000 Server/XP Professional, лицензии Client-Access, дисковод DAT для архивации данных, база данных Oracle или SQL server
