С помощью TDICell Вы получаете возможность использования установленных на отдельных станках функций TDI во всей сети. Через TDICell до 16−ти станков ЧПУ могут быть объединены в информационную структуру.
TDICell может быть установлен на системе управления верхнего уровня или головном СЧПУ под WindowsXP.
- Сетевая доступность всей информации об инструменте
- Данные инструмента в нужное время в нужном месте
- Прозрачность инструментальных ресурсов по всей установке
- Замкнутый цикл данных инструмента всего производства
- Уменьшение расходов в организации инструмента благодаря централизованному управлению данными

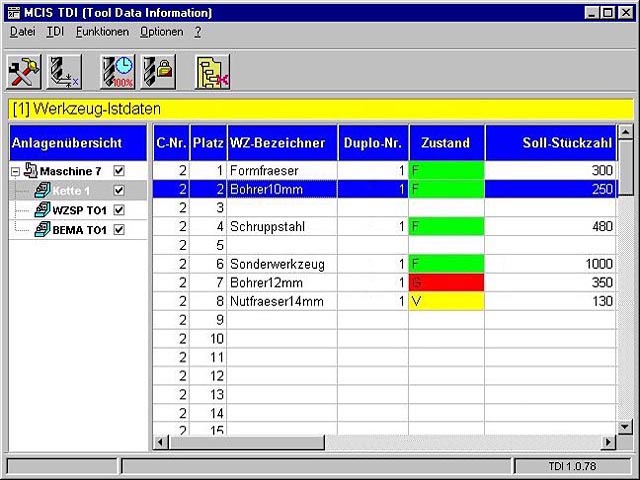

Если установлена конфигурация TDICell, то можно централизованно индицировать и управлять данными инструмента на системе управления верхнего уровня/головной СЧПУ для всех подключенных СЧПУ.
- Централизованное управление основными данными инструмента, планами инструмента и запросами инструмента для всех подключенных СЧПУ
- Вызов всех актуальных данных инструмента подключенных устройств
- Осуществлениесеансов планирования для всех подключенных устройств
- Передачаданных от и к системам управления инструментом или системам планирования производства (MCISPDA).
- Подключение до 16 станков ЧПУ
- Создание конфигурации установки макс. с 4 уровнями (группы, устройства, магазины станков)
Следующие компоненты установок могут быть подключены в TDI Cell:
- SINUMERIK 840Di sl/840D sl (интеграция выполняется в зависимости от проекта, если отсутствует стандартное управление инструментами или если присутствует специальное управление инструментами заказчика)
- SIMATIC S7 с DB 59 черезсервер OPC
- СЧПУ других производителей через серверOPC (необходима адаптация в зависимости от проекта)
- Системы управления на основе ПК (например, MCIS PDAилиTDMотTDMSystems)
- Внешниехранилища инструмента (например, предустановленные инструменты или использованные инструменты без привязки к станкам)
Требования:
- Главная система управления с
SINUMERIK 840Di sl/840D slсPCU 50.3 - Аппаратное обеспечение ПК Pentium III или выше, минимум 512 Мбт RAM, Windows 2000/XP
