Ex-модули аналогового вывода производства Siemens

Ex-модули аналогового вывода
  • Модули вывода аналоговых сигналов для управления оборудованием, расположенным в зонах повышенной опасности (Ex-зонах).
  • Для подключения искробезопасных цепей без использования внешнего разделительного барьера.

Ex-модули вывода аналоговых сигналов предназначены для цифро-аналогового преобразования внутренних цифровых величин контроллера и формирования аналоговых сигналов управления аппаратурой и оборудованием, расположенным в зонах повышенной опасности (Ex-зонах).

Ex-модули вывода аналоговых сигналов характеризуются следующими показателями:

  • Компактное исполнение;
    прочный пластиковый корпус, на котором расположены:
    • красный светодиод индикации обобщенного сигнала отказа;
    • по одному красному светодиоду на канал для индикации отказов или ошибок;
    • отсек с разъемом для установки фронтального соединителя и размещения кабельной ячейки, закрытый защитной крышкой;
    • паз на защитной дверце для установки этикетки с маркировкой внешних цепей модуля.
  • Простота установки:
    Модуль устанавливается на стандартную профильную шину DIN и соединяется с соседними модулями с помощью шинных соединителей. Шинный соединитель входит в комплект поставки каждого модуля. В станциях ET 200M Ex-модули могут устанавливаться на активные шинные соединители.
  • Удобное подключение внешних цепей:
    Все внешние цепи подключаются к фронтальному соединителю модуля. При первой установке на модуль автоматически выполняется операция механического кодирования фронтального соединителя. В дальнейшем фронтальный соединитель может устанавливаться только на модули такого же типа. Наличие фронтального соединителя позволяет производить замену модулей без демонтажа внешних цепей. Фронтальный соединитель оснащен барьером для разделения цепей питания =24 В и сигнальных цепей.





Модули вывода аналоговых сигналов Ex-исполнения выполняют цифро-аналоговое преобразование внутренних цифровых величин контроллера и формируют выходные аналоговые сигналы, используемые для управления оборудованием, установленным в Ex-зонах.

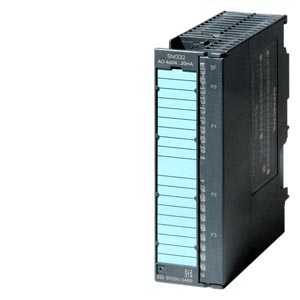

6ES7 332-5RD00-0AB0

Напряжения и токи



Напряжение нагрузки L+



    • Номинальное значение (DC)

24 В

Потребляемый ток



  • От напряжения нагрузки L+, макс.

180 мA

  • От внутренней шины контроллера 5 В DC, макс.

80 мA

  • Потребляемая мощность, типовое значение

4 Вт

Система соединений



  • Фронтальный соединитель

20-полюсный

Аналоговые выходы



  • Количество

4

  • Длина экранированного кабеля, макс.

200 м

  • Выходное напряжение, защита от короткого замыкания

Есть

  • Выходное напряжение, ток короткого замыкания, макс.

70 мA

  • Выходной ток, напряжение холостого хода, макс.

14 В

Выходные параметры, сила тока



    • от 0 дo 20 мA

Есть

    • от 4 дo 20 мA

Есть

Соединение актуатора



    • Для выходного тока 2-проводное соединение

Есть

Параметры цепи нагрузки для обычных зон, не более



    • Активное сопротивление

500 Ом

Параметры цифро-аналогового преобразования



Время интегрирования/ преобра­зования



    • Разрешающая способность, включая переполнение

15 бит

    • Базовое время преобразования

2.5 мс

Ex(i)-модули



Максимальные значения внешней цепи (на канал)



    • Емкость внешней цепи CEXT

850 нФ

    • Ток короткого замыкания I0

70 мA

    • Индуктивность внешней цепи LEXT

6.6 мГн

    • Мощность нагрузки Р0

440 мВт

    • Выходное напряжение холостого хода

14 В

Подавление помех, погрешности



Рабочая погрешность преобразо­вания



    • Рабочая погрешность преобразо­вания (во всем температурном диапазоне, по отношению к пре­дельному значению выходного сигнала)

+/- 0,55 %

Базовая погрешность преобразования



    • Базовая погрешность преобразо­вания (рабочая погрешность пре­образования при +25ºC по отно­шению к предельному значению выходного сигнала)

+/- 0,2 %

Состояния, прерывания, диагностика



Диагностические функции



    • Считывание диагностической информации

Есть

    • индикация отказа канала

Есть

    • Мониторинг обрыва цепи

Есть

    • Индикация группового отказа

Есть

Потенциалы/ электрическая изоляция



Функции аналогового выхода



    • Электрическая изоляция, функции аналогового выхода

Есть

Допустимая разность потенциалов



  • Между выходами и MANA (UCM)

60 В DC / 30 В AC

  • Между выходами (UCM)

60 В DC / 30 В AC

Стандарты, сертификаты



  • Тип защиты по EN 50020 (CENELEC)

[EEx ib] IIC

  • Тип защиты по FM

CL.I, DIV 2, GP A,B,C,D T4

  • PTB тестовый номер

Ex-96.D.2026X

Размеры и масса



  • Масса, примерно

280 г




Брошюры

Информационные материалы для загрузки можно найти в Internet по адресу:

http://www.automation.siemens.com/infocenter

Код Заказной номер Описание Вес (кг) Заказать
62260 6ES7328-0AA00-7AA0 simatic s7-300, фронтальная дверца для 32-канальных модулей, позволяет подключать к фронтальному соединителю проводники сечением 1.3 кв.мм 16 awg, упаковка из 5 штук 0.05 Заказать
110729 6ES7332-5RD00-0AB0 simatic s7-300, sm 332, ex-модуль вывода аналоговых сигналов: гальваническое разделение внешних и внутренних цепей, 4 выхода 0(4)...20 ma, диагностика, ptb тест. 20-полюсный фронтальный соединитель заказывается отдельно 0.367 Заказать
62310 6ES7392-1AJ00-0AA0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами 0.069 Заказать
110757 6ES7392-1AJ00-1AB0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами, упаковка из 100 штук 6.16 Заказать
62312 6ES7392-2AX00-0AA0 simatic s7-300, 10 листов формата din a4 цвета petrol, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.238 Заказать
110769 6ES7392-2BX00-0AA0 simatic s7-300, 10 листов формата din a4 светло-бежевого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.226 Заказать
110771 6ES7392-2CX00-0AA0 simatic s7-300, 10 листов формата din a4 желтого цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.228 Заказать
110773 6ES7392-2DX00-0AA0 simatic s7-300, 10 листов формата din a4 красного цвета, 10 маркировочных этикеток на лист, с перфорацией. для маркировки внешних цепей 16-канальных сигнальных модулей. нанесение маркировки на лазерном принтере 0.225 Заказать
62314 6ES7392-2XX00-0AA0 simatic s7-300, запасные этикетки для маркировки внешних цепей 8- и 16-канальных модулей, упаковка из 10 штук 0.008 Заказать
110776 6ES7392-2XY00-0AA0 simatic s7-300, запасные прозрачные вкладыши для защиты маркировочных этикеток 8- и 16-канальных модулей, упаковка из 10 штук 0.009 Заказать
110779 6ES7393-4AA00-0AA0 simatic s7-300, lk 393, кабельная ячейка для ex(i) -модулей: для подключения искробезопасных цепей питания к фронтальному соединителю модуля, упаковка из 5 штук 0.033 Заказать
63287 6ES7998-8XC01-8YE0 коллекция руководств simatic на cd-rom. pdf-формат, анг/ нем/ фр/ исп/ ит. язык. все руководства по s7-200/ -300/ -400/ -c7/ -logo!; simatic dp/ -pc/ -pg; step7, инстр. средствам проектирования, прогр. обеспечению runtime, simatic pcs7/ hmi/ net 0.2 Заказать
63288 6ES7998-8XC01-8YE2 коллекция руководств simatic на cd-rom, 5-языковая поддержка (без русского), служба обновления в течение 1 года 0.4 Заказать
;
