Модуль SSI датчиков SM 338 POS производства Siemens

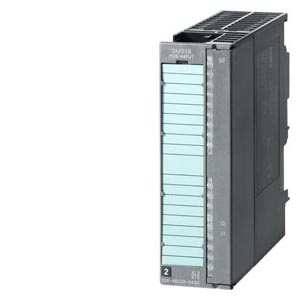

Модуль SSI датчиков SM 338 POS
  • Интерфейсный модуль для подключения до трех синхронно-последовательных (SSI) датчиков абсолютного перемещения.
  • Обработка информации, поступающей от SSI датчиков, программой STEP 7.
  • Прямая реакция контроллера на показания SSI датчиков.

Замечание:

Для подключения внешних цепей функциональных модулей может использоваться система соединителей и кабелей SIMODRIVE Sensor/Motion Connect 500.

Additional information is available in the Internet under:

http://www.siemens.com/simatic-technology



Модуль SM 338 POS может работать в составе программируемых контроллеров S7-300, а также в составе станций ET 200M, работающих под управлением систем автоматизации S7-300/ S7-400/ C7/ WinAC. В ET 200M модуль способен поддерживать изохронный режим работы (тактовую синхронизацию).













Модуль входов POS оснащен:

  • 3 входами для подключения SSI датчиков
  • 2 дискретными входами
  • Выходом =24В для питания датчиков

Модуль ввода POS преобразует сигналы датчика положения SSI от процесса в цифровое значение для S7-300.

Вы можете выбрать:

  • Циклическое считывание значений датчика

или

  • Считывание значений датчика изохронно по PROFIBUS DP.

Полученные данные затем могут быть обработаны напрямую в программе STEP 7, таким образом возможно прямое реагирование на значение датчика в системе перемещения.

В дополнении, сотояние датчика SSI м.б. заморожено через два цифровых входа на модуле. Это позволяет реализовать критические по времени приложения в области позиционирования.



6ES7 338-4BC01-0AB0

Напряжения и токи



Напряжение нагрузки L+



    • Номинальное значение (DC)

24 В

    • Допустимое значение, нижний предел (DC)

20.4 В

    • Допустимое значение, верхний предел (DC)

28.8 В

Потребляемый ток



  • Ток, потребляемый от источника L+ при холостом ходе, макс

10 мA

  • Ток, потребляемый от внутренней шины контроллера, макс

160 мA

  • Потребляемая мощность, типовое значение

3 Вт

Система соединений



  • Фронтальный соединитнль

20-полюсный

Дискретные входы



Длина кабеля, макс.



    • Экранированного

600 м

Входное напряжение



    • Низкого уровня

от -3 дo 5 В

    • Высокого уровня

от 11 дo 30.2 В

Входной ток



    • Низкого уровня, макс. (допустимый ток короткого замыкания)

2 мA

    • Высокого уровня, типовое значение

9 мA

Задержка распространения входного сигнала



  • Для стандартных входов



    • от 0 к 1, мин.

300 мкс

Питание датчика



24 В - питание



    • 24 В

Есть; L+ (-0.8 В)

    • Выходной ток, макс.

900 мA

Датчик



  • Подключаемые датчики, макс.

3

Подсоединяемые датчики



    • SSI-датчик

Есть

    • 2-проводное подключение датчиков BERO

Есть

SSI-датчик



    • Длина кабеля (экранированного), макс.

320 м; 320 м при 125 кГц, 160 м при 250 кГц, 60 м при 500 кГц, 20 м при 1 МГц

Состояния, прерывания, диагностика



Прерывания



    • Диагностические

Есть

Потенциалы/ электрическая изоляция



  • Характеристики

Нет

Размеры и масса



  • Масса, примерно

235 г

  • Ширина

40 мм

  • Высота

125 мм

  • Глубина

120 мм




Код Заказной номер Описание Вес (кг) Заказать
62260 6ES7328-0AA00-7AA0 simatic s7-300, фронтальная дверца для 32-канальных модулей, позволяет подключать к фронтальному соединителю проводники сечением 1.3 кв.мм 16 awg, упаковка из 5 штук 0.05 Заказать
62273 6ES7338-4BC01-0AB0 simatic s7-300, sm 338 pos: модуль для подключения 3 ssi датчиков абсолютного перемещения и декодирования их показаний, 2 входа "замораживания", поддержка изохронного режима. 20-полюсный фронтальный соединитель заказывается отдельно 0.246 Заказать
62310 6ES7392-1AJ00-0AA0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами 0.069 Заказать
110757 6ES7392-1AJ00-1AB0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с винтовыми зажимами, упаковка из 100 штук 6.16 Заказать
110762 6ES7392-1BJ00-0AA0 simatic s7-300, 20-полюсный фронтальный соединитель для сигнальных модулей, клемм с контактами-защелками 0.059 Заказать
110763 6ES7392-1BJ00-1AB0 simatic s7-300, фронтальный соединитель с пружинными контактами, 20-полюсный, 100 штук в упаковке 5.198 Заказать
110767 6ES7392-1CJ00-0AA0 simatic s7-300, фронтальный соединитель для сигнальных модулей, технология fastconnect, (зажимы, прокалывающие изоляцию), 20-полюсный 0.071 Заказать
110782 6ES7398-8FA10-8AA0 simatic s7-300 compact, руководство по конфигурированию, технические характеристики центральных процессоров, технические характеристики модулей, список инструкций, немецкий язык 5 Заказать
110783 6ES7398-8FA10-8BA0 simatic s7-300 compact, руководство по конфигурированию, технические характеристики центральных процессоров, технические характеристики модулей, список инструкций, английский язык 5 Заказать
63287 6ES7998-8XC01-8YE0 коллекция руководств simatic на cd-rom. pdf-формат, анг/ нем/ фр/ исп/ ит. язык. все руководства по s7-200/ -300/ -400/ -c7/ -logo!; simatic dp/ -pc/ -pg; step7, инстр. средствам проектирования, прогр. обеспечению runtime, simatic pcs7/ hmi/ net 0.2 Заказать
63288 6ES7998-8XC01-8YE2 коллекция руководств simatic на cd-rom, 5-языковая поддержка (без русского), служба обновления в течение 1 года 0.4 Заказать
65604 6FX5002-2CC12-.... сигнальный кабель с разъемами (ssi aабсолютный датчик 6fx2001-5) 4x2x0.34 + 4x0.5 c без d-sub штекера ul/csa, desina motion-connect 500 dmax = 9.3 mm длина (m) = 0.46 Заказать
;
