TX-I/O Модули производства Siemens

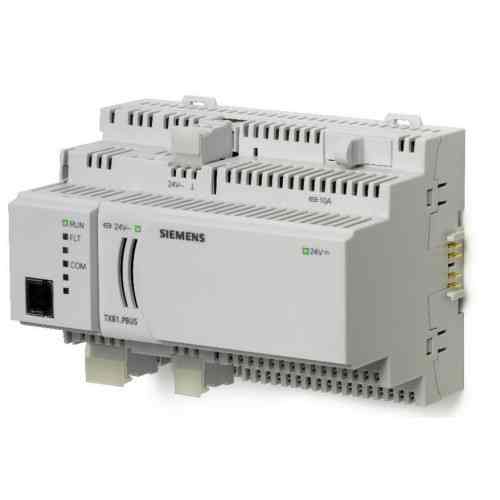

Модули TX-I/O могут подключаться ко всем станциям автоматизации оснащенным Island шиной или оснащенным шиной P-Bus, с помощью интерфейсного модуля шины TXB1.PBUS (если станция автоматизации поддерживает функции ввода/вывода).

• Встроенные изолированные клеммы
• Встроенное локальное управление (не все типы)
• Встроенные функции диагностики со светодиодами и опциальной ЖК-панелью
• Оптимизированы для установок ОВК
• Монтаж на DIN-рейку, установка в шкафы управления
• Самоформирующаяся шина, объединяющая модули входов-выходов.

• Маркировка модулей понятным текстом
• Конфигурирование, диагностика и тестирование модулей с помощью простой программы

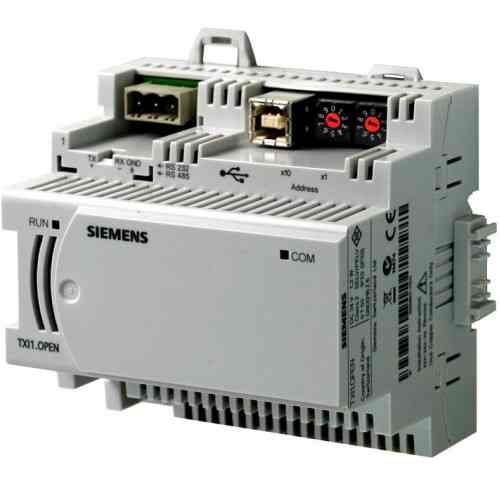

• Интеграция сторонних систем через модули DESIGO TX OPEN с устройствами M-bus, MODbus и частотными регуляторами Siemens SED2.

1. К одному контроллеру можно подключить максимум 64 модуля;
2. PXC64-U, PXC100…D – до 200 точек ввода-вывода (ограничено принудительно);
3. PXC128-U, PXC200…D – до 350 точек ввода-вывода (ограничено по быстродействию;
4. Для контроллеров PXC…-U необходимо использоватьTXB1.PBUS, по одному на контроллер;

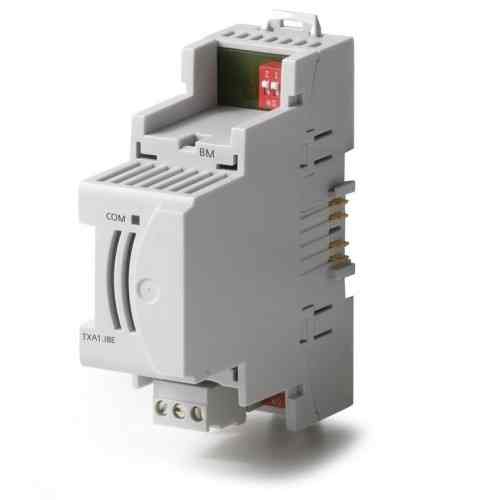

5. На один контроллер можно использовать до 9 (1+8) модулей TXA1.IBE;
6. Каждый из TXB1.PBUS и 8 модулей TXA1.IBE является мастером Island шины;
7. Каждый модуль потребляет определенный ток DC (смотри таблицу);
8. Каждый TXB1.PBUS и TXS1.12F10 может подать на шину 1200 мА DC;
9. На Island шине можно использовать TXS1.12F10+TXB1.PBUS не более 4;
10. Общая длина Island шины TX-I/O

(кабель 2x2,5мм2 + 1x1мм2) <=50 м
(кабель RG-62 + 1x1мм2) <=100 м

11. Общая длина подключения модулей TXA1.IBE (витая пара для RS-485) <= 2 луча по 200 м.
